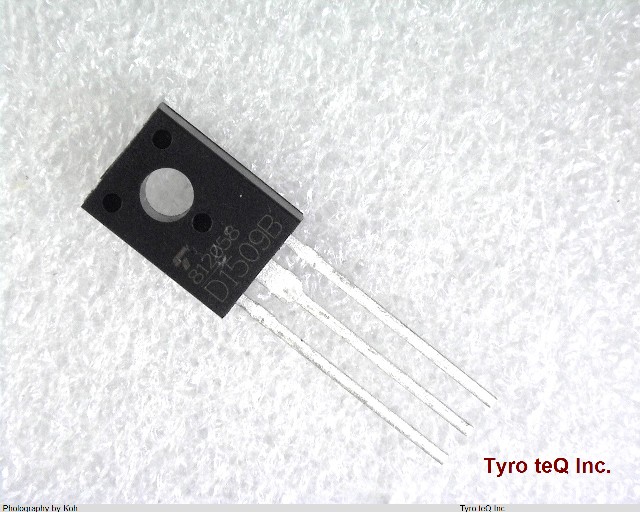

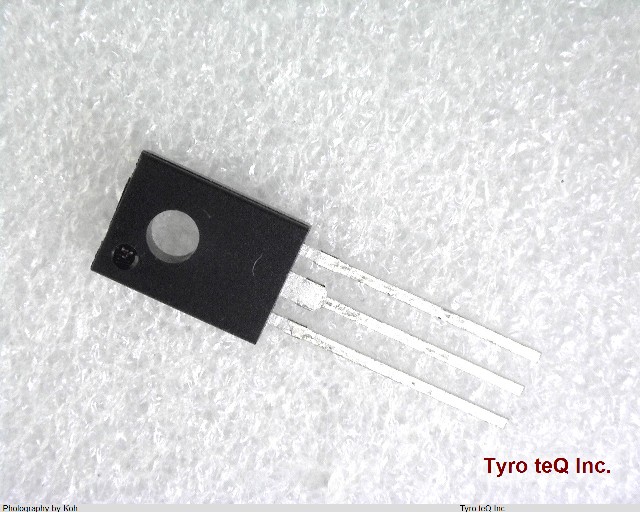

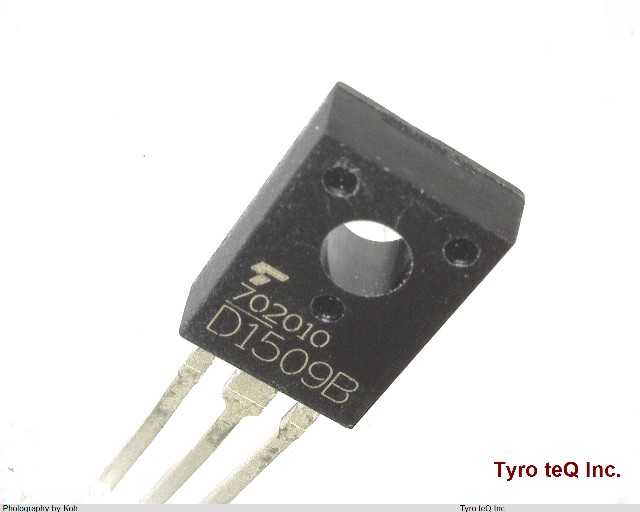

TTD1509B データシート

Name: TTD1509B
Brand: TOSHIBA
SKU: 300377159-0000-0000-0000

TTD1509B - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

バイポーラトランジスタ | 高速スイッチング用バイポーラパワートランジスタ|パッケージ : TO-126N

TTD1509B の詳細情報

型番	TTD1509B
メーカー	TOSHIBA
カテゴリ	バイポーラ
種別	バイポーラトランジスタ
データシート
Collector Current-Max (IC)	2 A
Collector-emitter Voltage-Max	80 V
Configuration	DARLINGTON WITH BUILT-IN DIODE AND RESISTOR
DC Current Gain-Min (hFE)	2000
IC (Q2)(Max)(A)
IC(Max)(A)	2
JEDEC-95 Code	TO-126
JESD-30 Code	R-PSFM-T3
Number of Elements	1
Number of Terminals	3
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	FLANGE MOUNT Meter
Polarity/Channel Type	NPN
Surface Mount	NO
Terminal Form	THROUGH-HOLE
Terminal Position	SINGLE
Transistor Application	SWITCHING
Transistor Element Material	SILICON
Transition Frequency-Nom (fT)	100 MHz
VCEO (Q2)(Max)(V)
VCEO(Max)(V)	80
ピン数	3
内部接続
極性	NPN
相補品形名	TTB1067B
面実装区分	N
