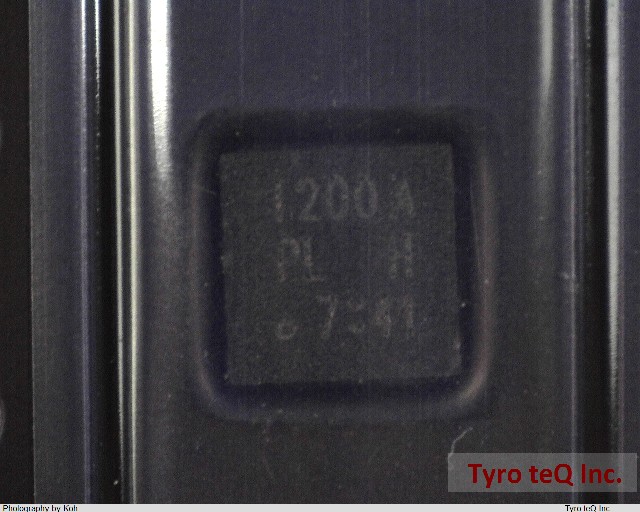

TPN1200APL データシート

Name: TPN1200APL
Brand: TOSHIBA
SKU: 300394488-0000-0000-0000

TPN1200APL - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TPN1200APL の詳細情報

型番	TPN1200APL
メーカー	TOSHIBA
カテゴリ	MOSFET
データシート
Case Connection	DRAIN
Ciss(pF)	1425
Configuration	SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min	100 V
Drain Current-Max (ID)	66 A
Drain-source On Resistance-Max	0.0115 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
Feedback Cap-Max (Crss)	50 pF
ID(A)	66
JESD-30 Code	S-PDSO-F5
Number of Elements	1
Number of Terminals	5
Operating Mode	ENHANCEMENT MODE
Operating Temperature-Max	175 Cel
PD(W)	104
Package Body Material	PLASTIC/EPOXY
Package Shape	SQUARE
Package Style	SMALL OUTLINE Meter
Polarity/Channel Type	N-CHANNEL
Power Dissipation-Max (Abs)	104 W
Qg(nC)	24
RDS(ON)Max(Ω)\|VGS\|=1.2V
RDS(ON)Max(Ω)\|VGS\|=1.5V
RDS(ON)Max(Ω)\|VGS\|=1.8V
RDS(ON)Max(Ω)\|VGS\|=10V	0.0115
RDS(ON)Max(Ω)\|VGS\|=2.5V
RDS(ON)Max(Ω)\|VGS\|=4.5V	0.02
RDS(ON)Max(Ω)\|VGS\|=4V
RDS(ON)Max(Ω)\|VGS\|=6V
Surface Mount	YES
Terminal Form	FLAT
Terminal Position	DUAL
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)	100
VGSS(V)	+/-20
タイプ	高速スイッチング
ピン数	8
世代	U-MOSⅨ-H
極性	N-ch
面実装区分	Y
駆動電圧タイプ
