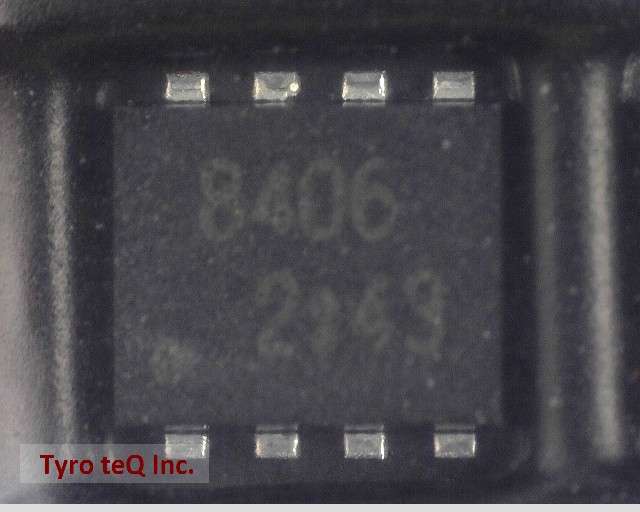

TPCP8406 データシート

Name: TPCP8406
Brand: TOSHIBA
SKU: 300377048-0000-0000-0000

TPCP8406 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TPCP8406 の詳細情報

型番	TPCP8406
メーカー	TOSHIBA
カテゴリ	MOSFET
種別	パワーMOSFET
データシート
Ciss:Q1(pF)Typ.	850
Ciss:Q2(pF)Typ.	1105
Configuration	SEPARATE, 2 ELEMENTS WITH BUILT-IN DIODE
DS Breakdown Voltage-Min	40 V
Drain Current-Max (Abs) (ID)	6 A
Drain Current-Max (ID)	6 A
Drain-source On Resistance-Max	0.036 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
ID:Q1(A)	6
ID:Q2(A)	-5
JESD-30 Code	R-PDSO-F8
JESD-609 Code	e3
Moisture Sensitivity Level	1
Number of Elements	2
Number of Terminals	8
Operating Mode	ENHANCEMENT MODE
Operating Temperature-Max	150 Cel
PD(W)	1.48
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Polarity/Channel Type	N-CHANNEL AND P-CHANNEL
Power Dissipation-Max (Abs)	1.48 W
Qg:Q1(nC)Typ.	13.7
Qg:Q2(nC)Typ.	24.2
RDS(ON):Q1(Ω)VGS=10VMax	0.0432
RDS(ON):Q1(Ω)VGS=2.5VMax
RDS(ON):Q1(Ω)VGS=4.5VMax	0.0534
RDS(ON):Q2(Ω)VGS=-10VMax	0.032
RDS(ON):Q2(Ω)VGS=-2.5VMax
RDS(ON):Q2(Ω)VGS=-4.5VMax	0.036
Sub Category	Other Transistors
Surface Mount	YES
Terminal Finish	Tin (Sn)
Terminal Form	FLAT
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)	40 / -40
VGSS(V)	+/-20 / +/-20
タイプ
ピン数	8
世代	U-MOSⅥ-H / U-MOSⅥ
極性	N-ch + P-ch
面実装区分	Y
駆動電圧タイプ	ロジックレベルゲート駆動
