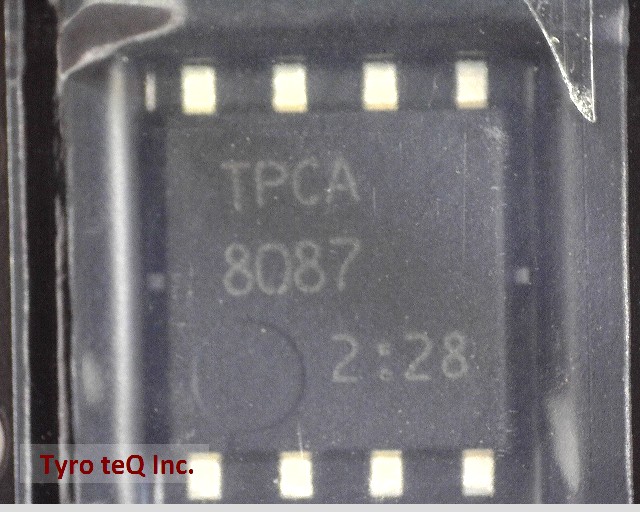

TPCA8087 データシート

Name: TPCA8087
Brand: TOSHIBA
SKU: 300376988-0000-0000-0000

TPCA8087 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TPCA8087 の詳細情報

型番	TPCA8087
メーカー	TOSHIBA
カテゴリ	MOSFET
データシート
Avalanche Energy Rating (Eas)	407 mJ
Case Connection	DRAIN
Ciss(pF)	6400
Configuration	SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min	30 V
Drain Current-Max (ID)	56 A
Drain-source On Resistance-Max	0.0023 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
ID(A)	56
JESD-30 Code	S-PDSO-F5
Number of Elements	1
Number of Terminals	5
Operating Mode	ENHANCEMENT MODE
PD(W)	70
Package Body Material	PLASTIC/EPOXY
Package Shape	SQUARE
Package Style	SMALL OUTLINE Meter
Polarity/Channel Type	N-CHANNEL
Pulsed Drain Current-Max (IDM)	168 A
Qg(nC)	91
Qualification Status	Not Qualified
RDS(ON)Max(Ω)\|VGS\|=1.2V
RDS(ON)Max(Ω)\|VGS\|=1.5V
RDS(ON)Max(Ω)\|VGS\|=1.8V
RDS(ON)Max(Ω)\|VGS\|=10V	0.0019
RDS(ON)Max(Ω)\|VGS\|=2.5V
RDS(ON)Max(Ω)\|VGS\|=4.5V	0.0023
RDS(ON)Max(Ω)\|VGS\|=4V
RDS(ON)Max(Ω)\|VGS\|=6V
Surface Mount	YES
Terminal Form	FLAT
Terminal Position	DUAL
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)	30
VGSS(V)	+/-20
タイプ
ピン数	8
世代	U-MOSⅦ
極性	N-ch
面実装区分	Y
駆動電圧タイプ	ロジックレベルゲート駆動
