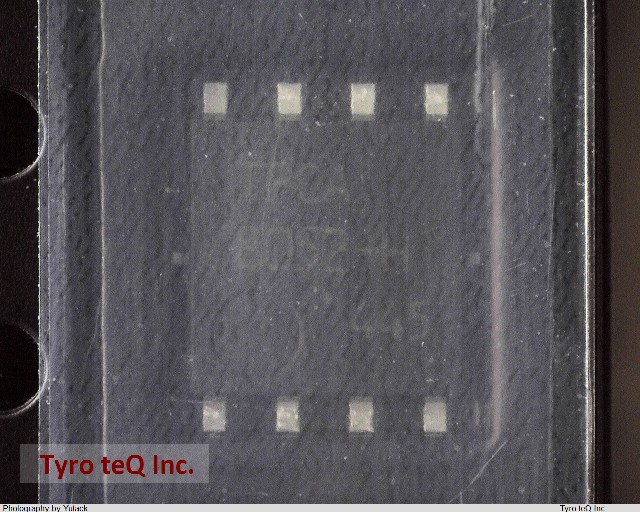

TPCA8052-H データシート

Name: TPCA8052-H
Brand: TOSHIBA
SKU: 300376968-0000-0000-0000

TPCA8052-H - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TPCA8052-H の詳細情報

型番	TPCA8052-H
メーカー	TOSHIBA
カテゴリ	MOSFET
データシート
Avalanche Energy Rating (Eas)	37 mJ
Case Connection	DRAIN
Ciss(pF)	1620
Configuration	SINGLE
DS Breakdown Voltage-Min	40 V
Drain Current-Max (Abs) (ID)	20 A
Drain Current-Max (ID)	20 A
Drain-source On Resistance-Max	0.0131 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
Feedback Cap-Max (Crss)	130 pF
ID(A)	20
JESD-30 Code	S-PDSO-F5
Number of Elements	1
Number of Terminals	5
Operating Mode	ENHANCEMENT MODE
Operating Temperature-Max	150 Cel
PD(W)	30
Package Body Material	PLASTIC/EPOXY
Package Shape	SQUARE
Package Style	SMALL OUTLINE Meter
Polarity/Channel Type	N-CHANNEL
Power Dissipation-Max (Abs)	30 W
Pulsed Drain Current-Max (IDM)	60 A
Qg(nC)	25
Qualification Status	Not Qualified
RDS(ON)Max(Ω)\|VGS\|=1.2V
RDS(ON)Max(Ω)\|VGS\|=1.5V
RDS(ON)Max(Ω)\|VGS\|=1.8V
RDS(ON)Max(Ω)\|VGS\|=10V	0.0113
RDS(ON)Max(Ω)\|VGS\|=2.5V
RDS(ON)Max(Ω)\|VGS\|=4.5V	0.0131
RDS(ON)Max(Ω)\|VGS\|=4V
RDS(ON)Max(Ω)\|VGS\|=6V
Sub Category	FET General Purpose Power
Surface Mount	YES
Terminal Form	FLAT
Terminal Position	DUAL
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)	40
VGSS(V)	+/-20
タイプ	高速スイッチング
ピン数	8
世代	U-MOSⅥ-H
極性	N-ch
面実装区分	Y
駆動電圧タイプ
