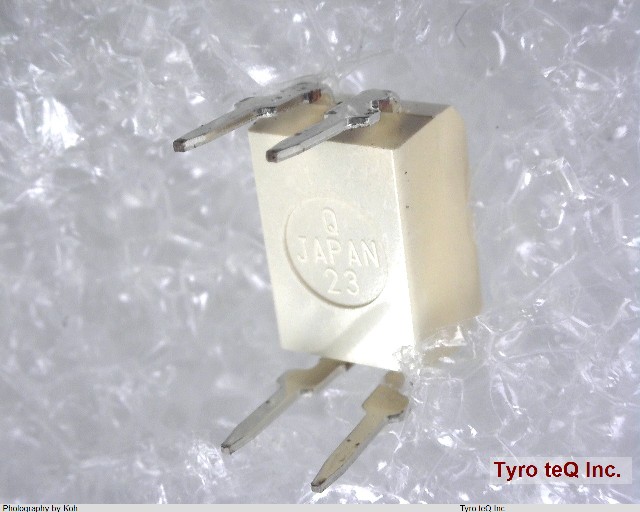

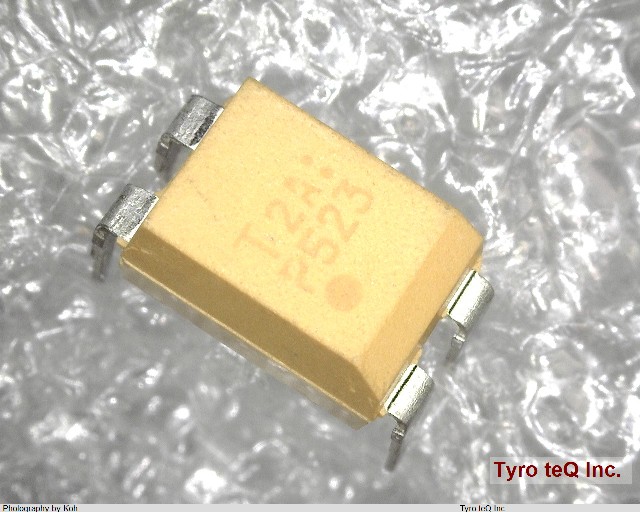

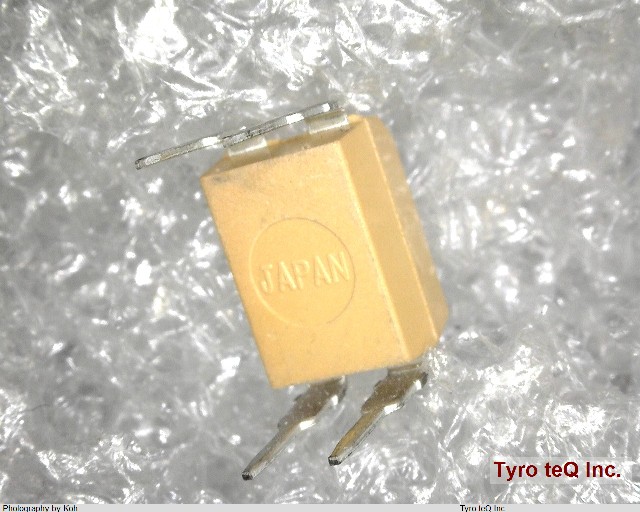

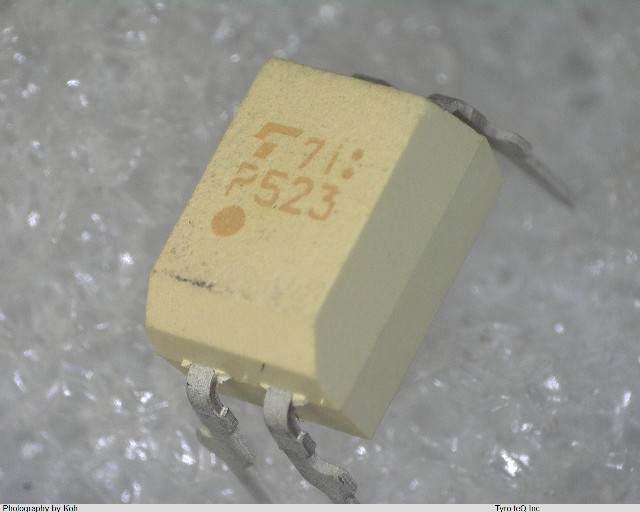

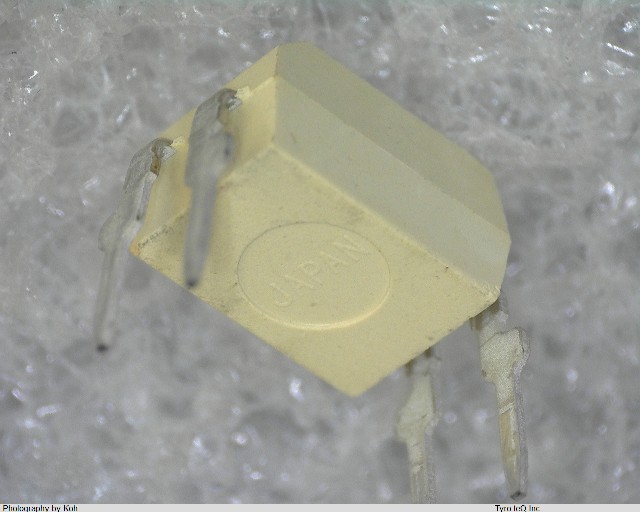

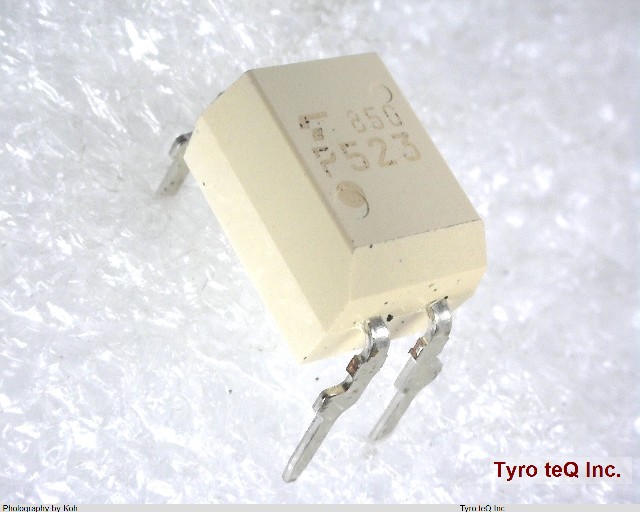

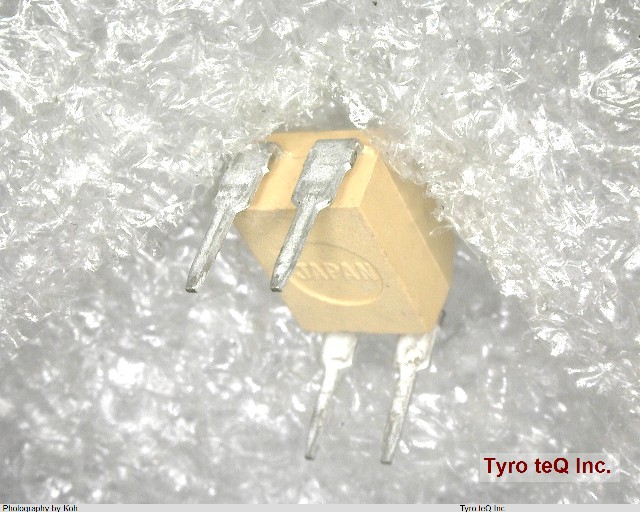

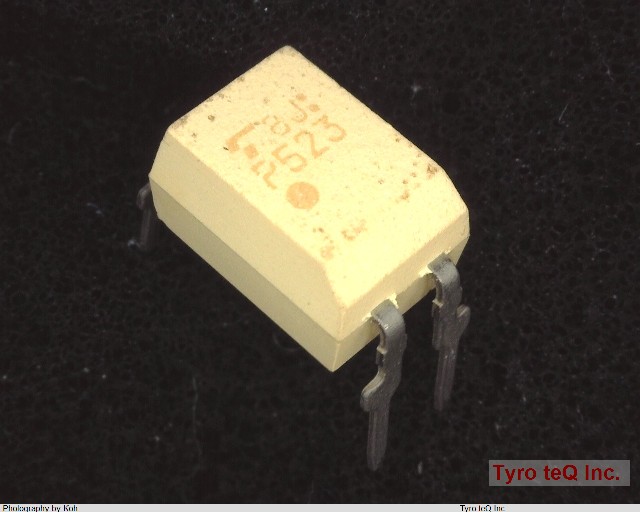

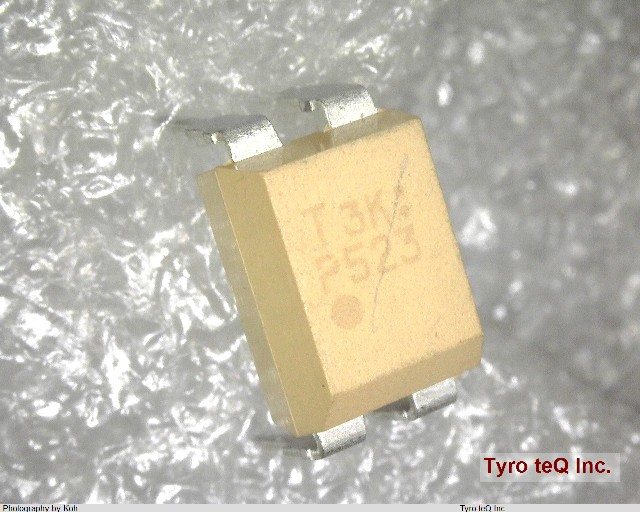

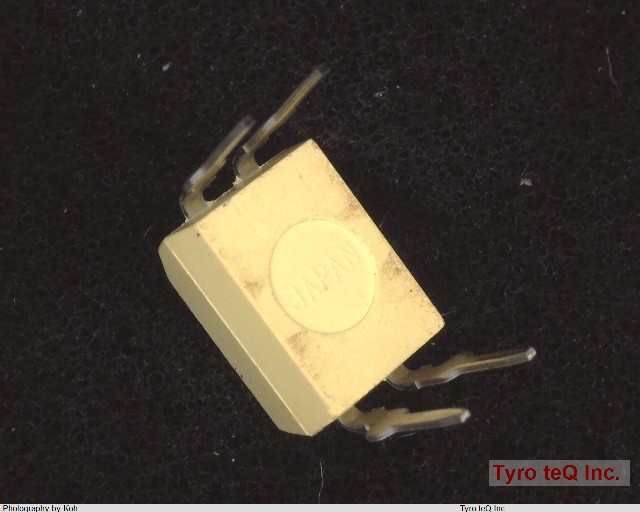

TLP523 データシート

Name: TLP523
Brand: TOSHIBA
SKU: 300001022-0000-0000-0000

TLP523 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

光半導体 | フォトカプラ,フォトリレー

TLP523 の詳細情報

型番	TLP523
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
BVS (Min)(Vrms)	2500
CM(kV/usec)
CTR (Max)(%)
CTR (Min)(%)	500
Coll-emtr Bkdn Voltage-Min	55 V
Configuration	SEPARATE, 2 CHANNELS WITH BUILT-IN DIODE AND RESISTOR
Current Transfer Ratio-Min	500 %
Current Transfer Ratio-Nom	2000 %
Dark Current-Max	200 nA
Forward Current-Max	0.05 A
Forward Voltage-Max	1.3 V
IC (Max)(A)	0.15
ICC (Max)(mA)
IFHL/IFLH (Max)(mA)
IFT (Max)(mA)
IOP (Max)(A)
ISC (uA)
IT(RMS)(mA)
Isolation Voltage-Max	2500 V
JESD-609 Code	e0
Mounting Feature	THROUGH HOLE MOUNT
Number of Elements	1
On-State Current-Max	0.15 A
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	DARLINGTON OUTPUT OPTOCOUPLER
Power Dissipation-Max	0.1 W
Response Time-Max	3.0E-6 s
Sub Category	Optocoupler - Transistor Outputs
Terminal Finish	Tin/Lead (Sn/Pb)
Topr (Max)(degC)	100
Topr (Min)(degC)	-55
VCC (Max)(V)
VCC (Min)(V)
VCE(sat) (Max)(V)	1
VCEO (Max)(V)	55
VDRM (Max)(V)
VIH (V)
VOC (V)
VTM (Max)(V)
tpHL (Max)(nsec)
tpLH (Max)(nsec)
伝送レート(Mbps)
入力タイプ	DC
出力タイプ
出力形式(出力ロジック)
分類	フォトカプラ(ダーリントントランジスタ出力)
回路数	1
機能	ダーリントン
