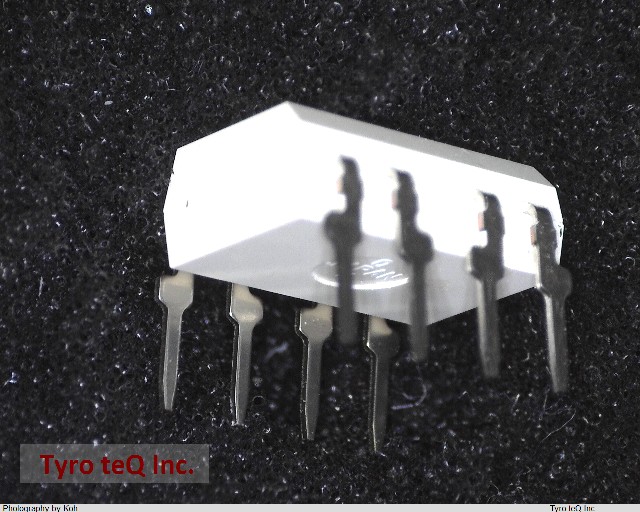

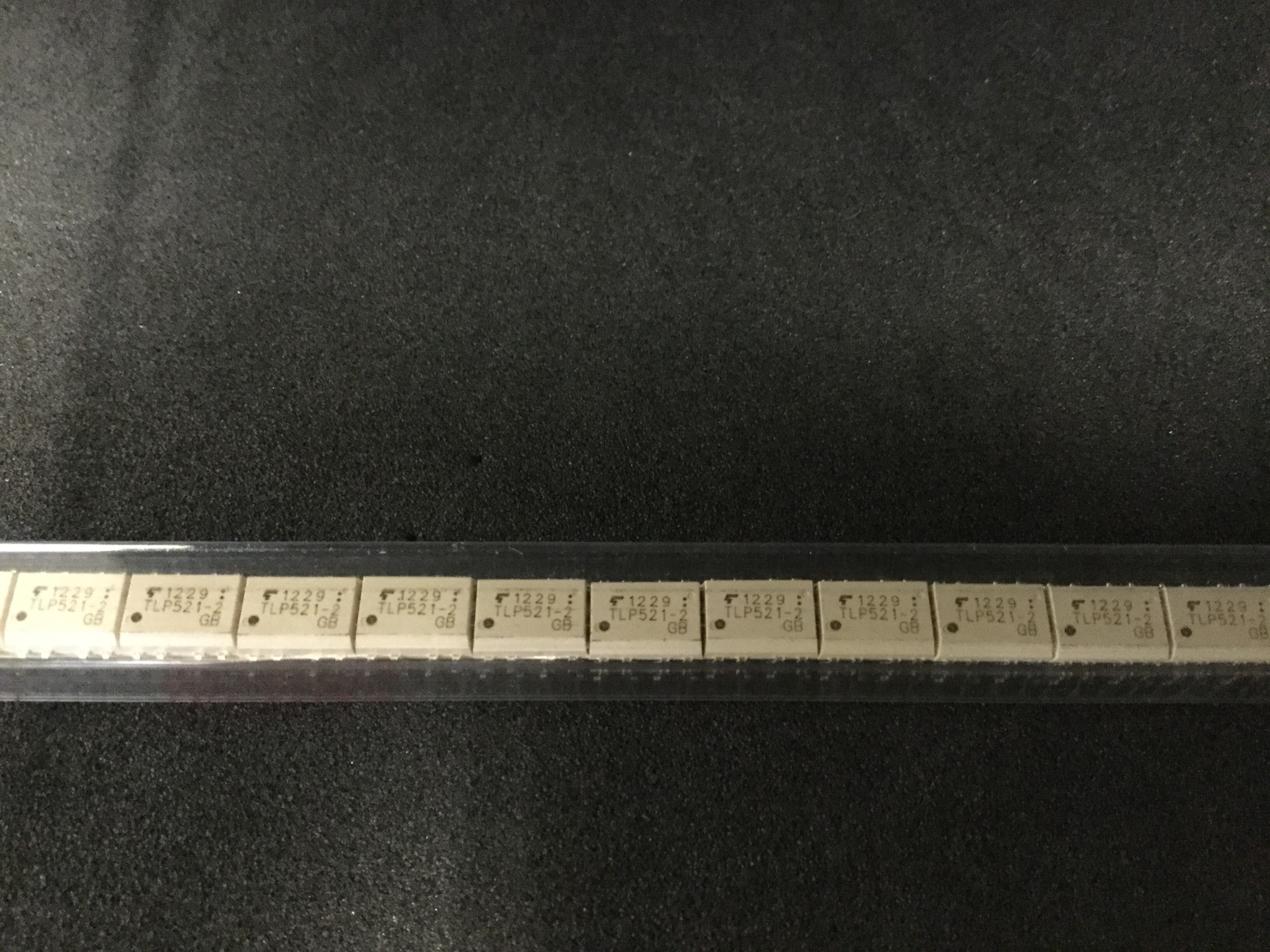

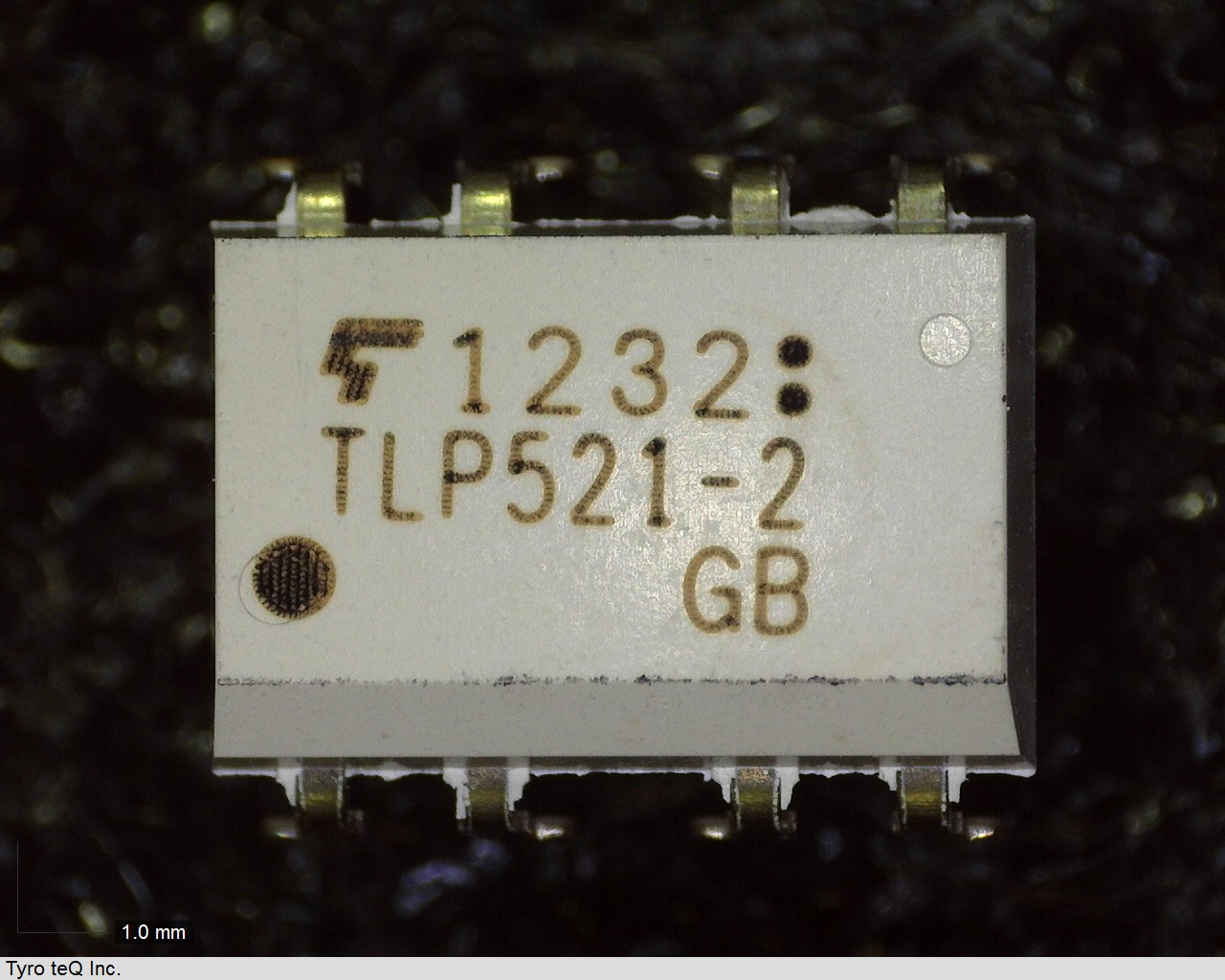

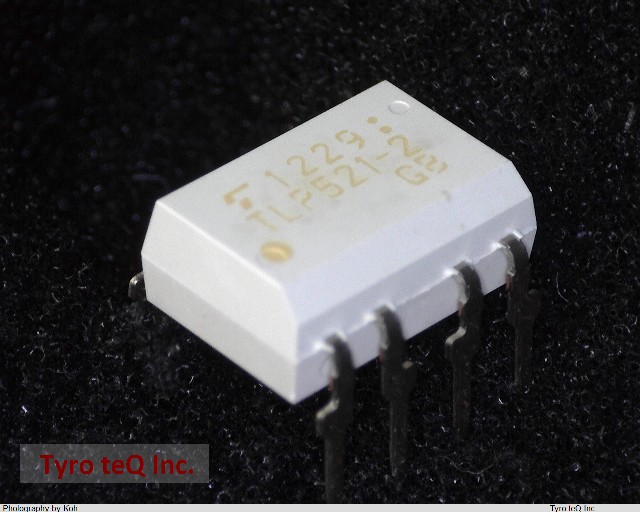

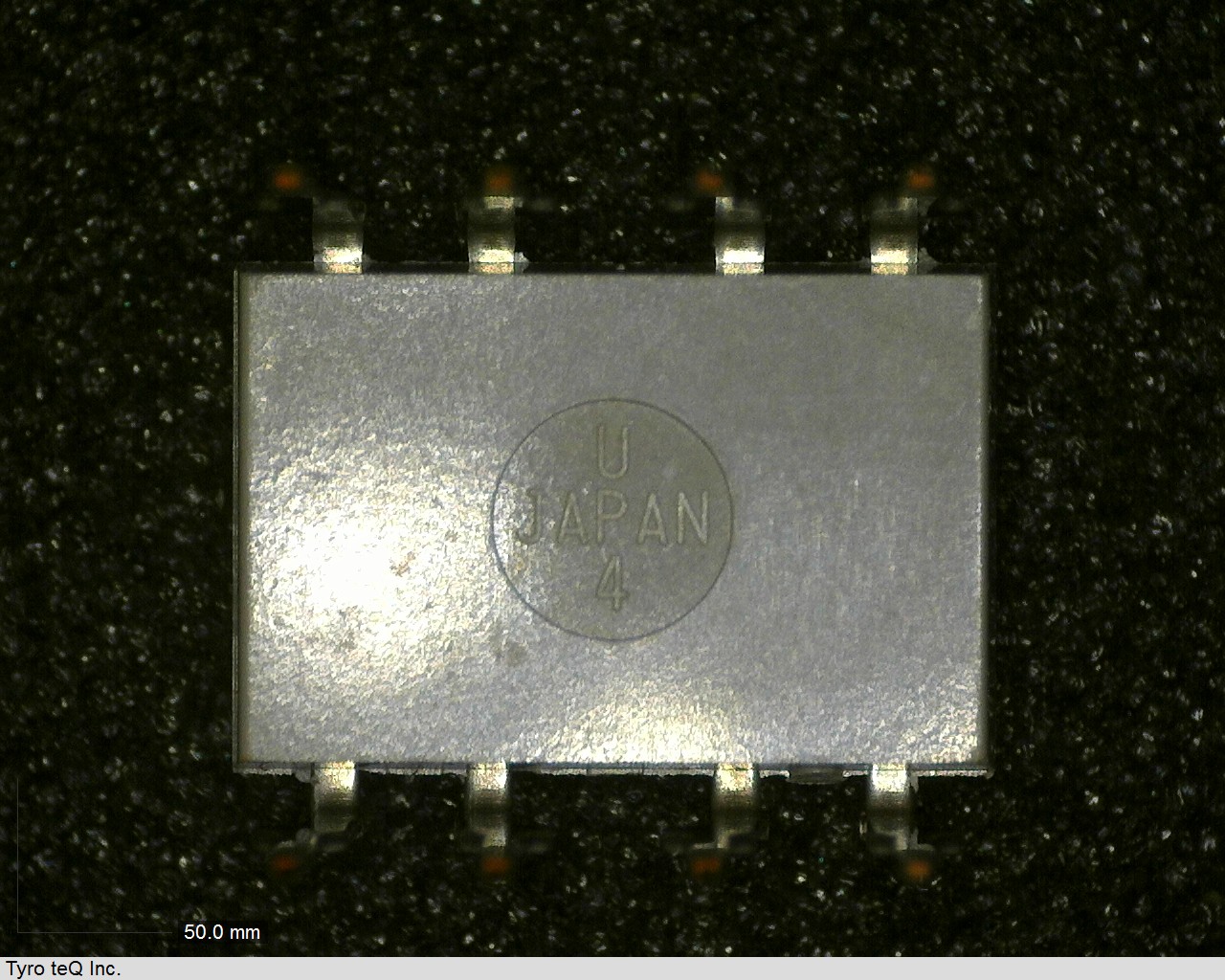

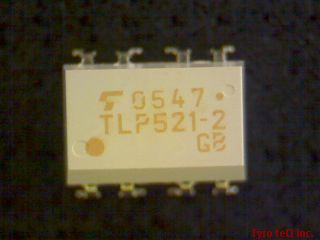

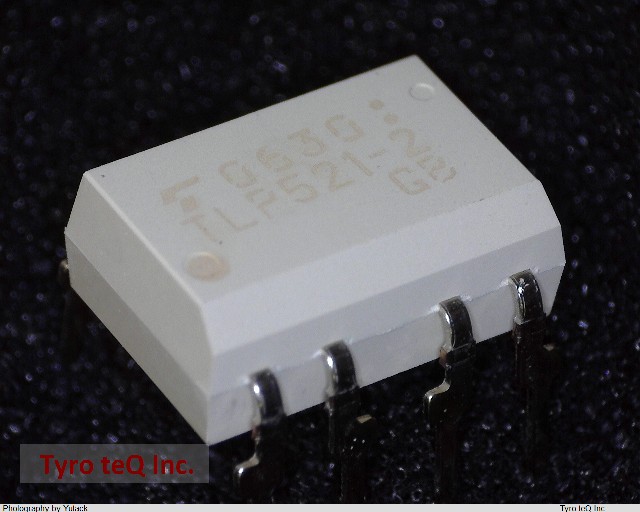

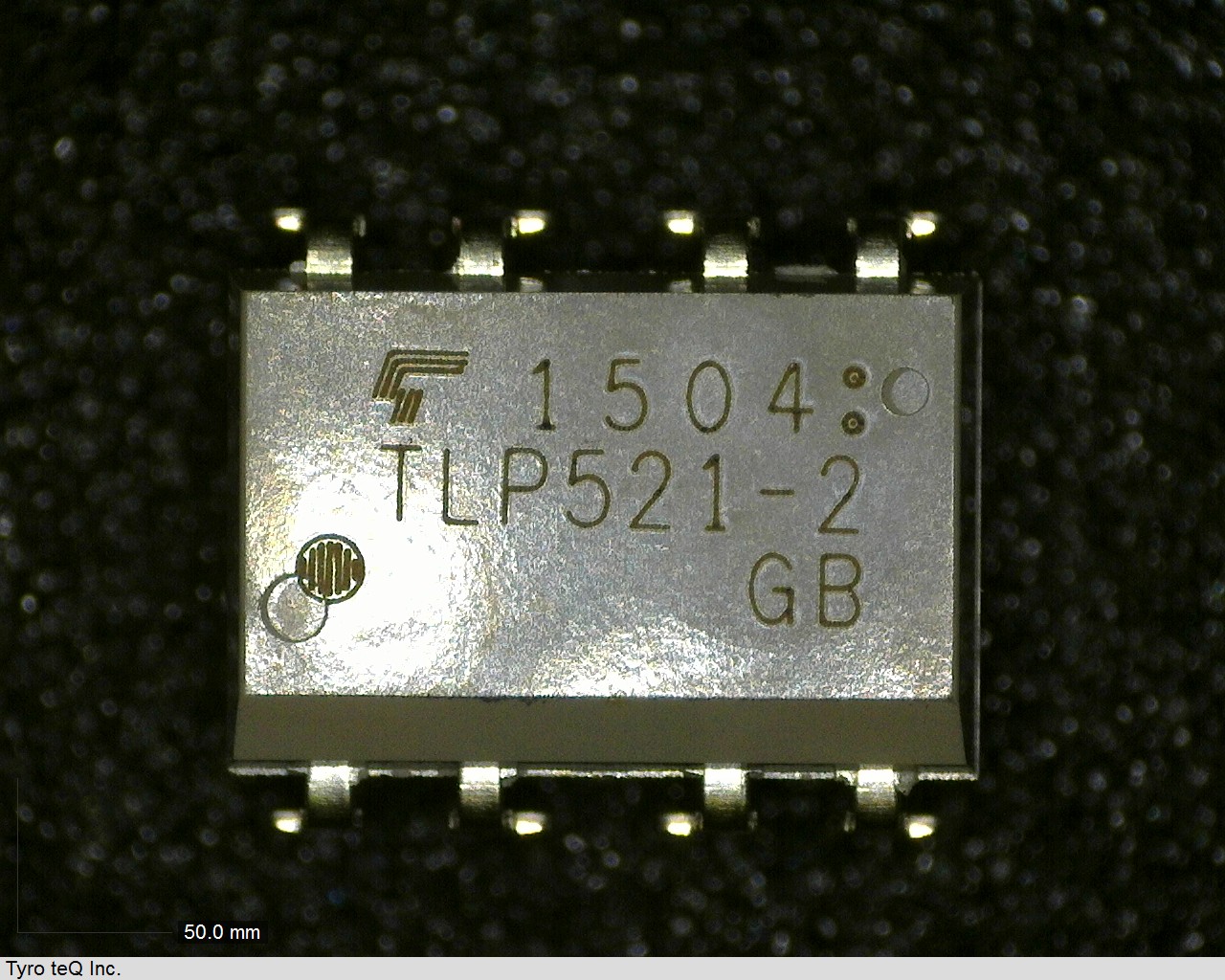

TLP521-2GB(F) データシート

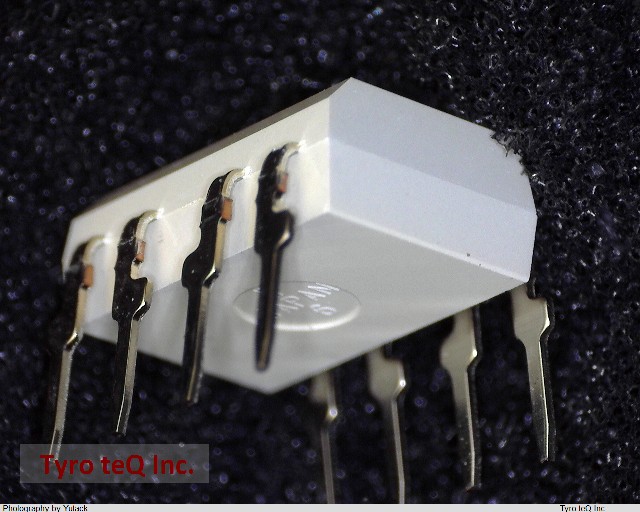

Name: TLP521-2GB(F)
Brand: TOSHIBA
SKU: 300223887-0000-0000-0000

TLP521-2GB(F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

F:RoHS品|光半導体 | フォトカプラ,フォトリレー

TLP521-2GB(F) の詳細情報

型番	TLP521-2GB(F)
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
Coll-emtr Bkdn Voltage-Min	55 V
Configuration	SEPARATE, 2 CHANNELS
Current Transfer Ratio-Min	100 %
Current Transfer Ratio-Nom	100 %
Dark Current-Max	100 nA
Forward Current-Max	0.025 A
Forward Voltage-Max	1.3 V
Isolation Voltage-Max	2500 V
Mounting Feature	THROUGH HOLE MOUNT
Number of Elements	2
On-State Current-Max	0.05 A
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-25 Cel
Optoelectronic Device Type	TRANSISTOR OUTPUT OPTOCOUPLER
Power Dissipation-Max	0.1 W
RoHS	対応
Sub Category	Optocoupler - Transistor Outputs
コレクタ-エミッタ間飽和電圧 (Max)
コレクタ-エミッタ間電圧	VCEO 55 V
コレクタ電流	IC 0.05 A
ピン数	8
入力タイプ	DC
動作温度	Topr -55 to 100 degC
回路数	2
変換効率 (Max)	CTR IF=5mA VCE=5V rank=A- 600 %
変換効率 (Min)	CTR IF=5mA VCE=5V rank=A- 50 %
実装区分	リード挿入
東芝パッケージ名	DIP8
機能	汎用
特長
用途	通信インタフェース用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 2500 Vrms
開放電圧 (Min)
順電流
