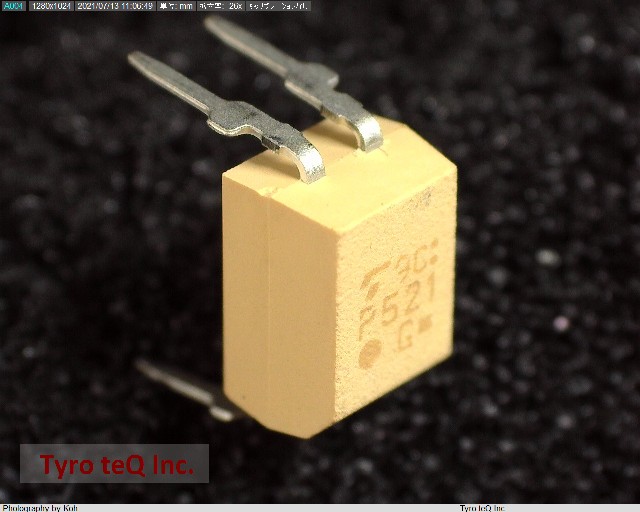

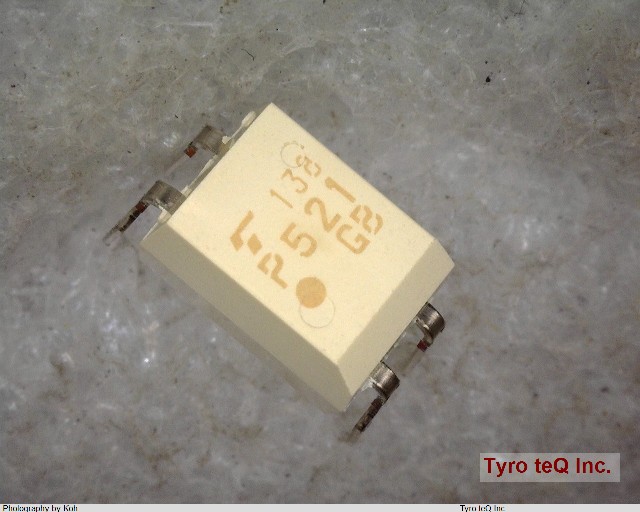

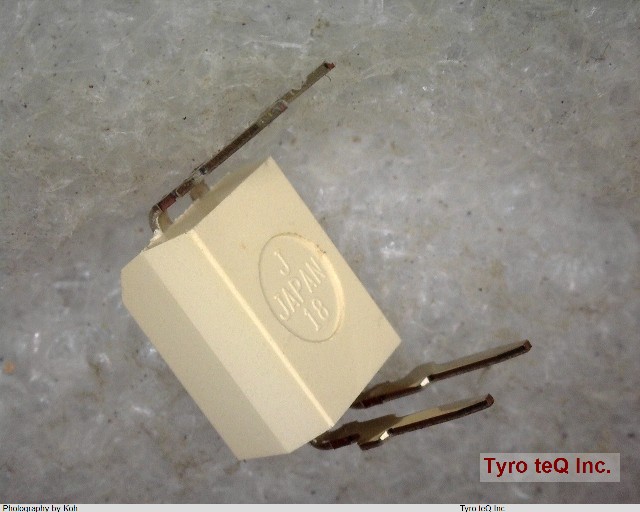

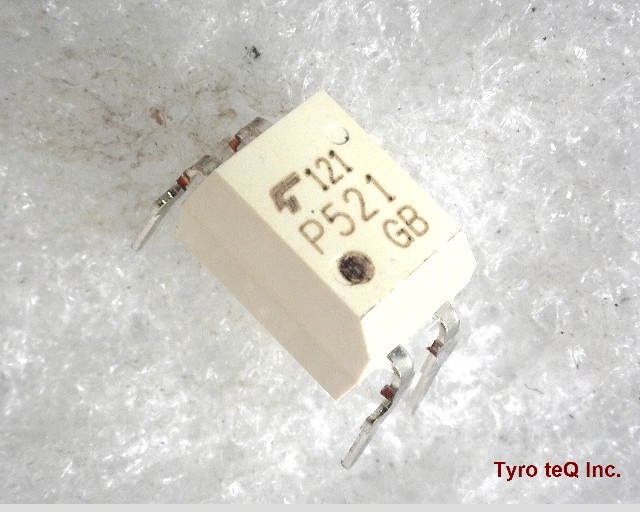

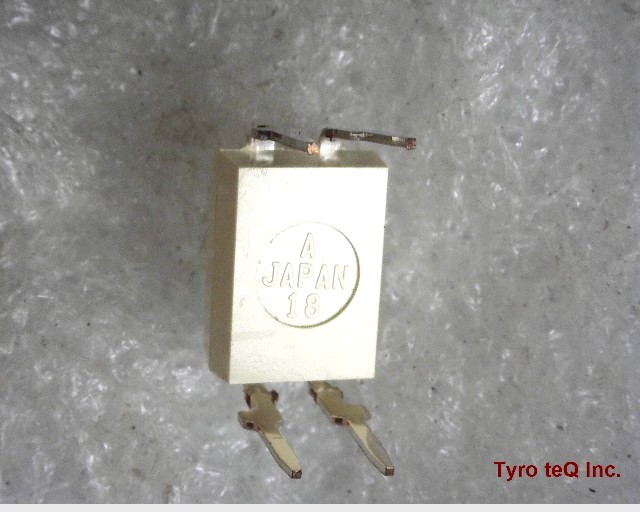

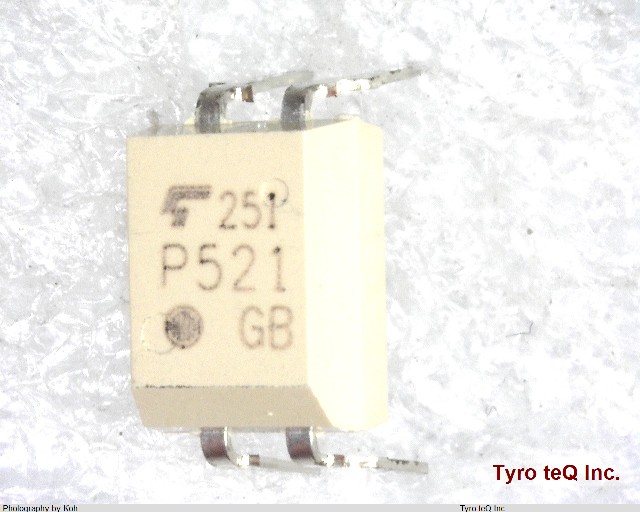

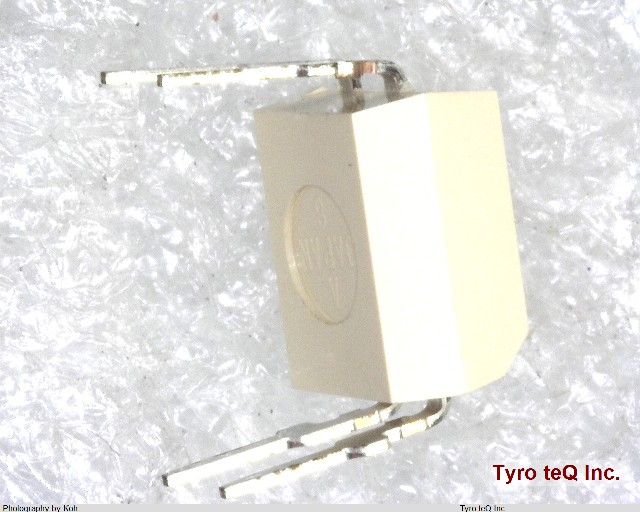

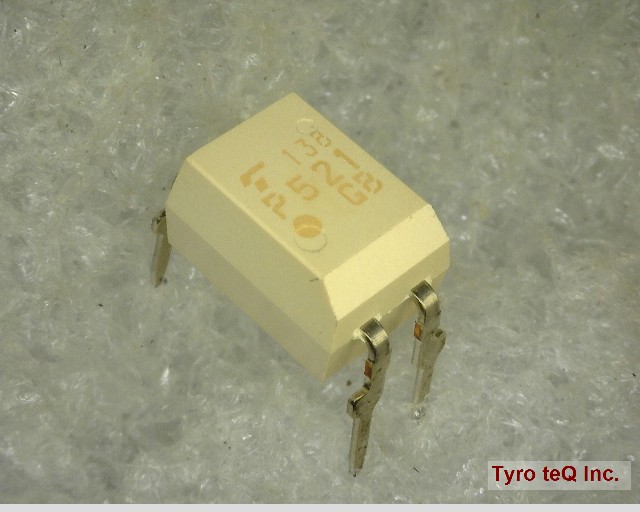

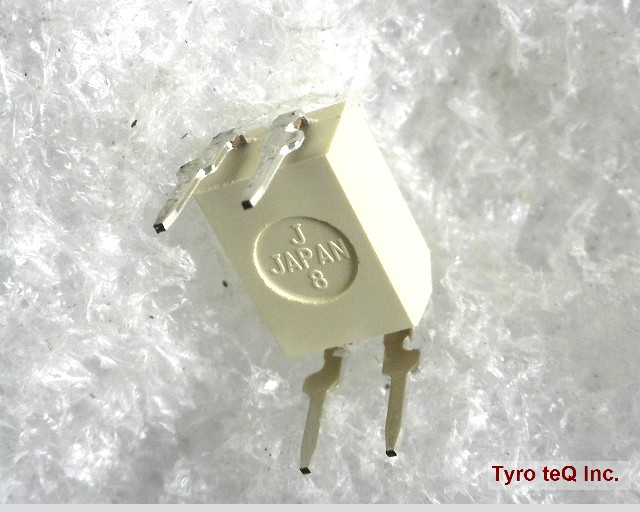

TLP521-1(GB,F) データシート

Name: TLP521-1(GB,F)
Brand: TOSHIBA
SKU: 300223883-0000-0000-0000

TLP521-1(GB,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

GB:CTRランク F:RoHS品|光半導体 | フォトカプラ,フォトリレー

TLP521-1(GB,F) の詳細情報

型番	TLP521-1(GB,F)
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
Coll-emtr Bkdn Voltage-Min	55 V
Configuration	SINGLE
Current Transfer Ratio-Nom	100 %
Dark Current-Max	100 nA
Forward Current-Max	0.025 A
Isolation Voltage-Max	2500 V
Number of Elements	1
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-25 Cel
Optoelectronic Device Type	TRANSISTOR OUTPUT OPTOCOUPLER
RoHS	対応
コレクタ-エミッタ間飽和電圧 (Max)
コレクタ-エミッタ間電圧	VCEO 55 V
コレクタ電流	IC 0.05 A
ピン数	4
入力タイプ	DC
動作温度	Topr -55 to 100 degC
回路数	1
変換効率 (Max)	CTR IF=5mA VCE=5V rank=A- 600 %
変換効率 (Min)	CTR IF=5mA VCE=5V rank=-- 50 %
実装区分	リード挿入
東芝パッケージ名	DIP4
機能	汎用
特長
用途	通信インタフェース用 / AC電源検知用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 2500 Vrms
開放電圧 (Min)
順電流
