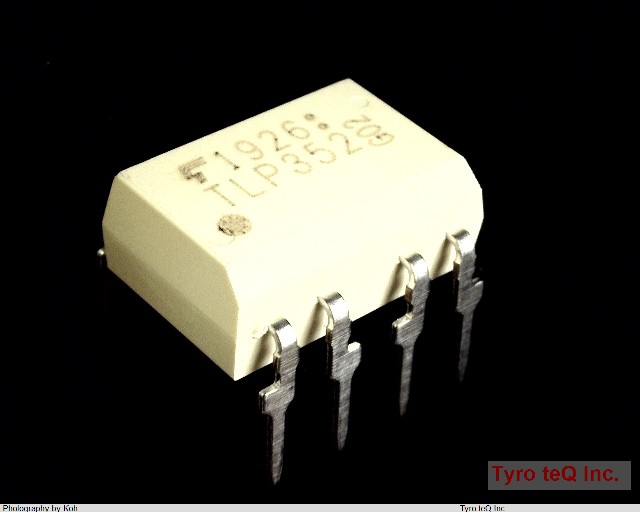

TLP352
データシート
1
No Image
-
- 個
２営業日以内に回答いたします
光半導体 | フォトカプラ,フォトリレー
TLP352 の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | TLP352 |
|---|---|
| メーカー | TOSHIBA |
| カテゴリ | フォト-光半導体 |
| 種別 | フォトカプラ |
| データシート |  |
| Additional Feature | UL APPROVED |
| BVS (Min)(Vrms) | 3750 |
| CM(kV/usec) | +/-20 |
| CTR (Max)(%) | |
| CTR (Min)(%) | |
| Configuration | COMPLEX |
| Forward Current-Max | 0.02 A |
| IC (Max)(A) | |
| ICC (Max)(mA) | 3 |
| IFHL/IFLH (Max)(mA) | 5 |
| IFT (Max)(mA) | |
| IOP (Max)(A) | +/-2.5 |
| ISC (uA) | |
| IT(RMS)(mA) | |
| Input Trigger Current-Nom | 10 mA |
| Isolation Voltage-Max | 2500 V |
| JESD-609 Code | e0 |
| Mounting Feature | THROUGH HOLE MOUNT |
| Number of Elements | 1 |
| Number of Functions | 1 |
| On-State Current-Max | 1 A |
| Operating Temperature-Max | 80 Cel |
| Operating Temperature-Min | -40 Cel |
| Optoelectronic Device Type | LOGIC IC OUTPUT OPTOCOUPLER |
| Peak Off-state Voltage-Min | 400 V |
| Power Dissipation-Max | 0.26 W |
| Response Time-Nom | 2.0E-7 ns |
| Sub Category | Optocoupler - IC Outputs |
| Supply Voltage-Min | 15 V |
| Supply Voltage-Nom | 30 V |
| Terminal Finish | Tin/Lead (Sn/Pb) |
| Topr (Max)(degC) | 125 |
| Topr (Min)(degC) | -40 |
| VCC (Max)(V) | 30 |
| VCC (Min)(V) | 15 |
| VCE(sat) (Max)(V) | |
| VCEO (Max)(V) | |
| VDRM (Max)(V) | |
| VIH (V) | |
| VOC (V) | |
| VTM (Max)(V) | |
| tpHL (Max)(nsec) | 200 |
| tpLH (Max)(nsec) | 200 |
| 伝送レート(Mbps) | |
| 入力タイプ | |
| 出力タイプ | |
| 出力形式(出力ロジック) | |
| 分類 | フォトカプラ(IC出力) |
| 回路数 | 1 |
| 機能 | IGBT駆動 |
| 会社名称 | 株式会社東芝 |
|---|---|
| 設立 | 1875年7月 |
| 資本金 | 4,399億円 |
| 所在地 | 東京都港区芝浦1-1-1 |
| URL | http://www.semicon.toshiba.co.jp/eng/ |
TLP352のレビュー
TLP352 のご注文について
050-3612-7934
045-263-9989
TLP352 - TOSHIBA の商品詳細ページです。
