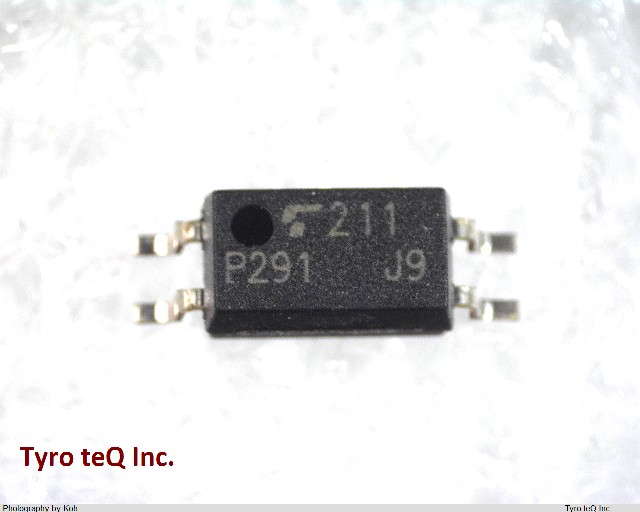

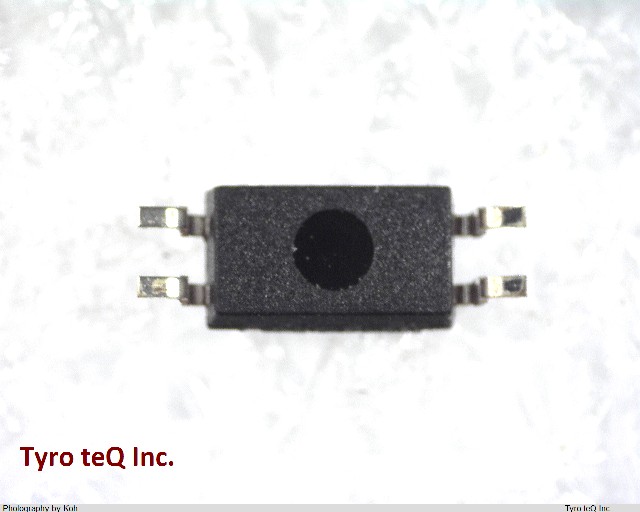

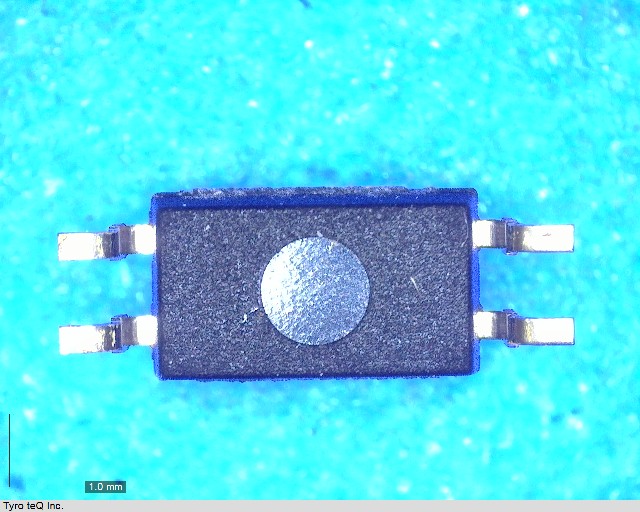

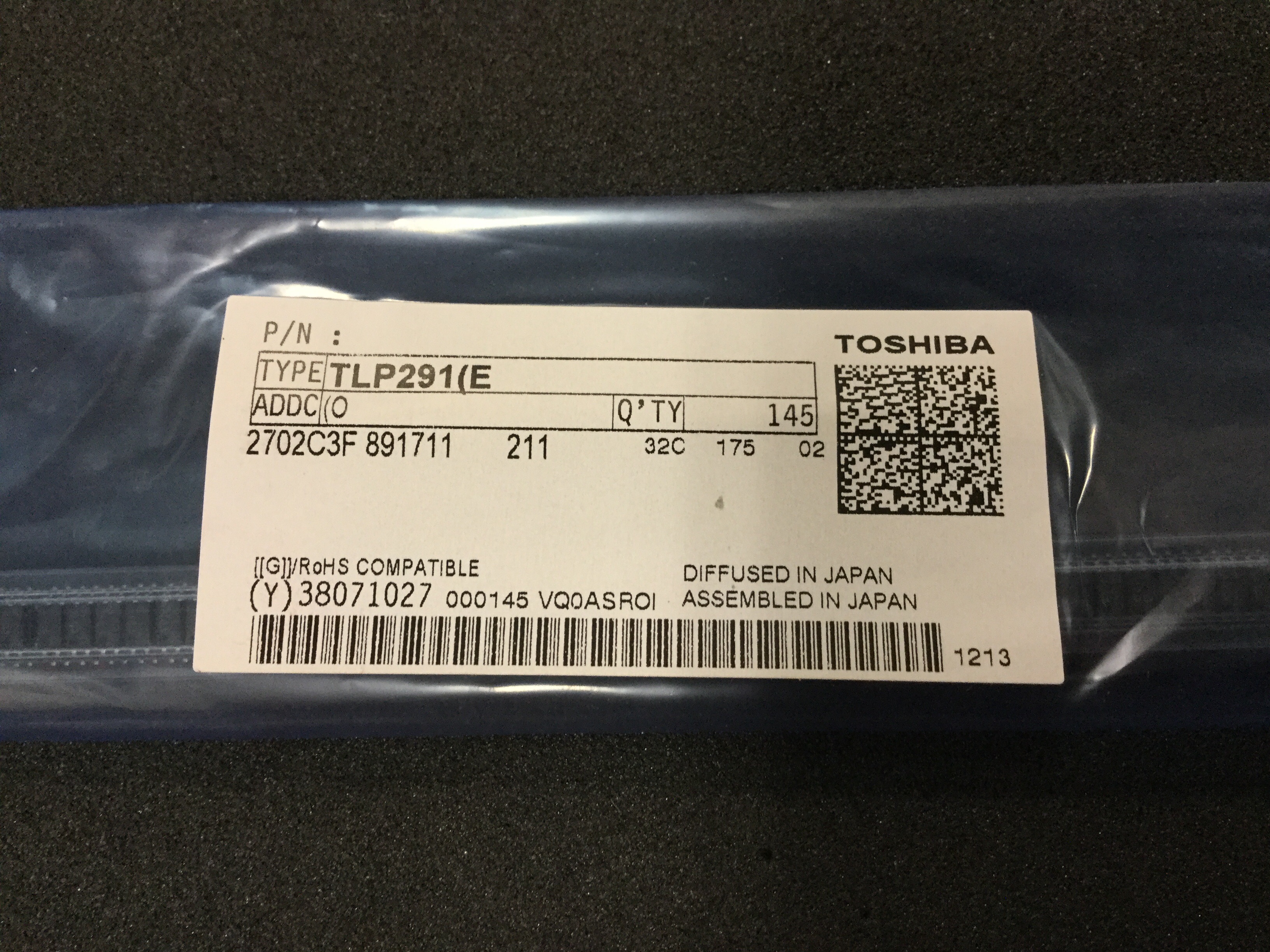

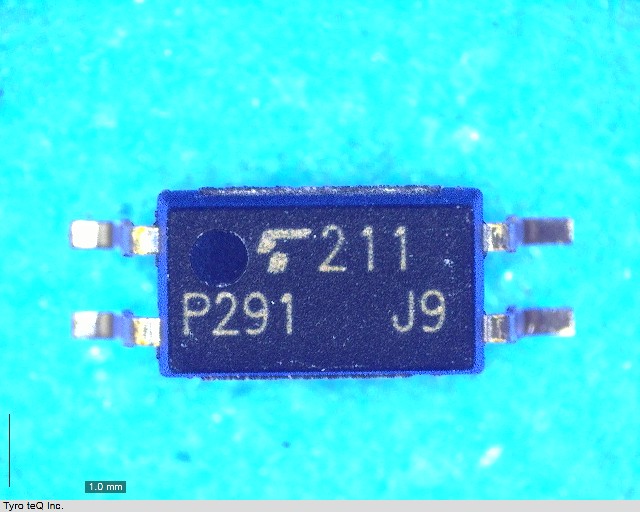

TLP291(E(O データシート

Name: TLP291(E(O
Brand: TOSHIBA
SKU: 300359346-0000-0000-0000

TLP291(E(O - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

(O:国内生産,国内販売|光半導体 | フォトカプラ,フォトリレー

TLP291(E(O の詳細情報

型番	TLP291(E(O
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
Coll-emtr Bkdn Voltage-Min	80 V
Configuration	SINGLE
Current Transfer Ratio-Nom	50 %
Dark Current-Max	80 nA
Forward Current-Max	0.05 A
Isolation Voltage-Max	3750 V
Number of Elements	1
Operating Temperature-Max	110 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	TRANSISTOR OUTPUT OPTOCOUPLER
RoHS	対応
コレクタ-エミッタ間飽和電圧 (Max)
コレクタ-エミッタ間電圧	VCEO 80 V
コレクタ電流	IC 0.05 A
ピン数	4
入力タイプ	DC
動作温度	Topr -55 to 110 degC
回路数	1
変換効率 (Max)	CTR IF=5mA VCE=5V rank=-- 400 %
変換効率 (Min)	CTR IF=5mA VCE=5V rank=-- 50 %
実装区分	表面実装
東芝パッケージ名	SO4
機能	汎用
特長	2.3mm 薄型パッケージ
用途	通信インタフェース用 / 汎用電源用 / PLC用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 3750 Vrms
開放電圧 (Min)
順電流	IF 0.05 A
