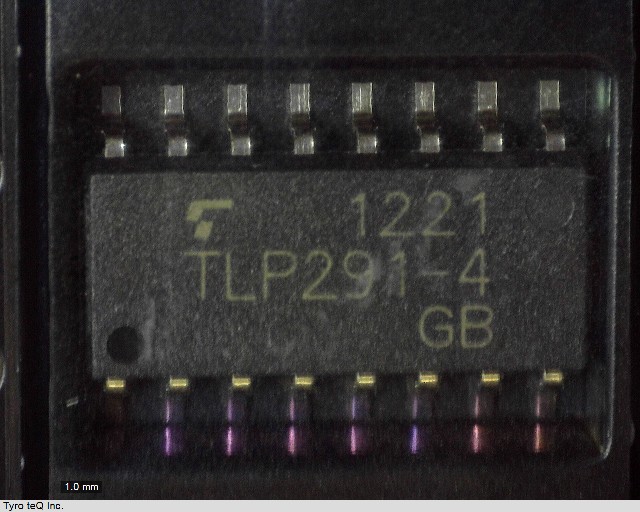

TLP291-4(GB-TP,E

Name: TLP291-4(GB-TP,E
Brand: TOSHIBA
SKU: 300322080-0000-0000-0000

TLP291-4(GB-TP,E - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

GB:CTRランク TP:テーピング仕様 E:RoHS品,ハロゲンフリー品|光半導体 | フォトカプラ,フォトリレー

TLP291-4(GB-TP,E の詳細情報

型番	TLP291-4(GB-TP,E
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
Additional Feature	UL APPROVED
Coll-emtr Bkdn Voltage-Min	80 V
Configuration	SEPARATE, 4 CHANNELS
Current Transfer Ratio-Min	100 %
Current Transfer Ratio-Nom	100 %
Dark Current-Max	100 nA
Forward Current-Max	0.05 A
Forward Voltage-Max	1.4 V
Isolation Voltage-Max	2500 V
Mounting Feature	SURFACE MOUNT
Number of Elements	4
On-State Current-Max	0.05 A
Operating Temperature-Max	110 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	TRANSISTOR OUTPUT OPTOCOUPLER

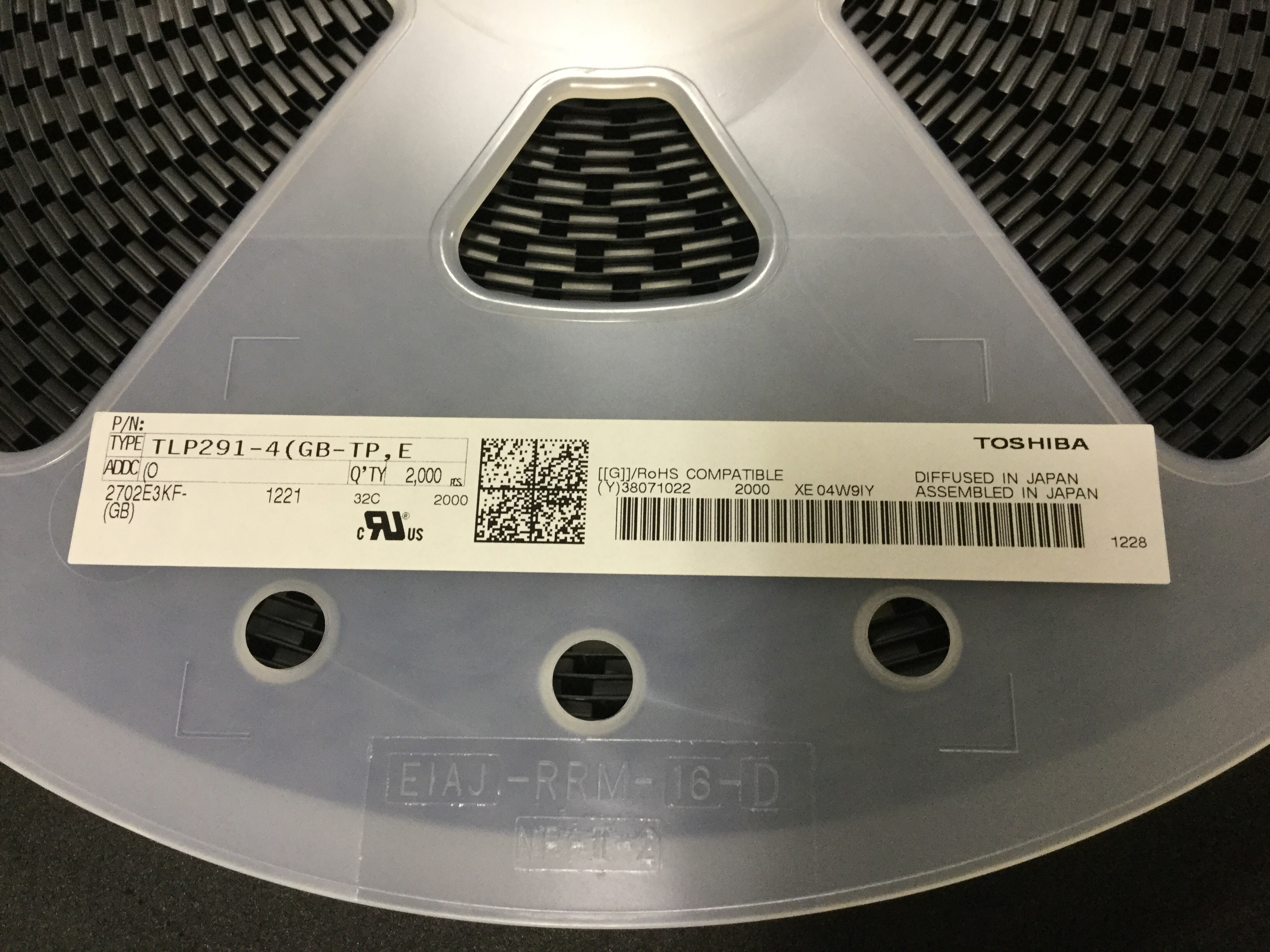

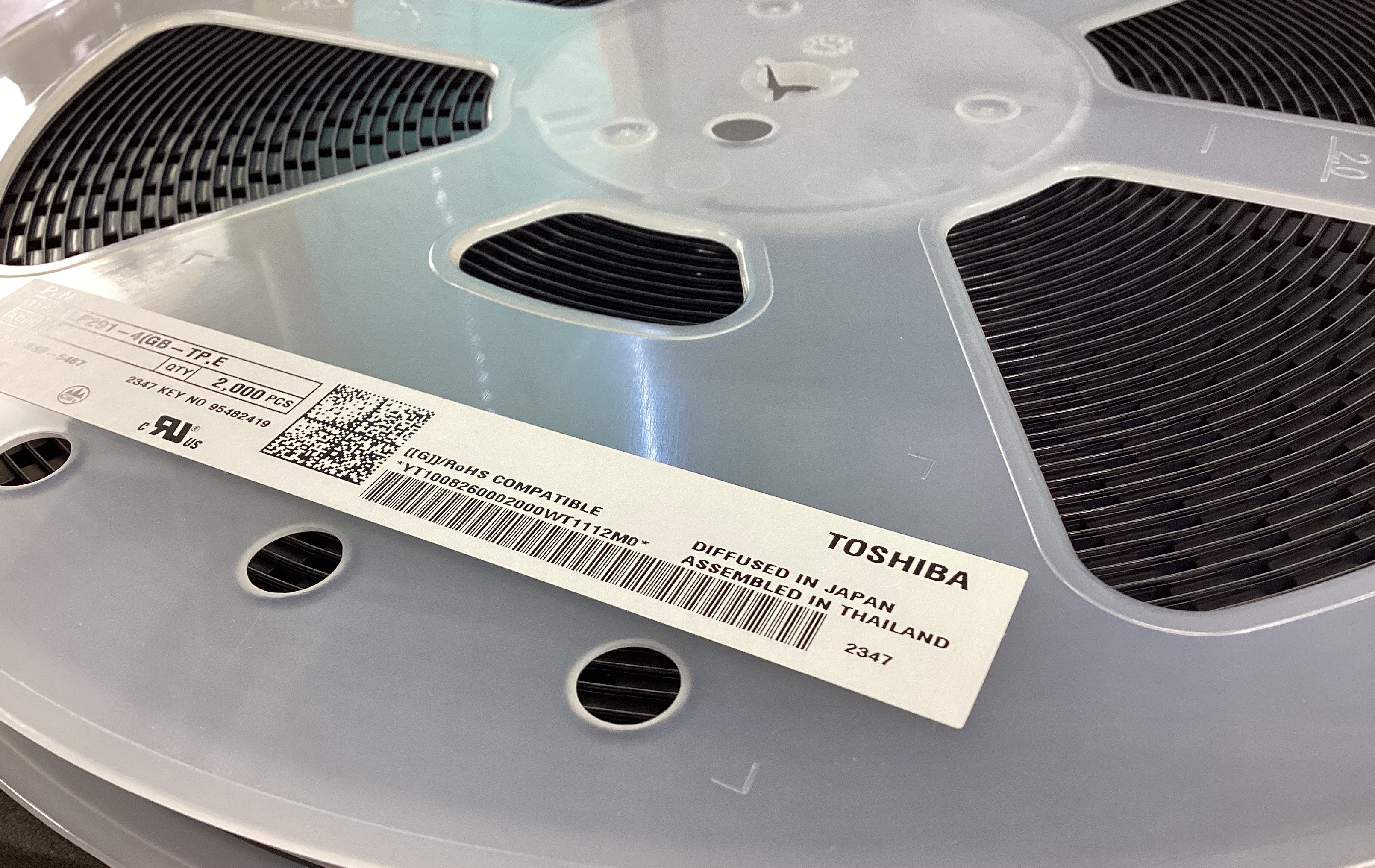

Packing Method	TAPE
Power Dissipation-Max	0.1 W
RoHS	対応
Sub Category	Optocoupler - Transistor Outputs
コレクタ-エミッタ間飽和電圧 (Max)
コレクタ-エミッタ間電圧	VCEO 80 V
コレクタ電流	IC 0.05 A
ピン数	16
入力タイプ	DC
動作温度	Topr -55 to 110 degC
回路数	4
変換効率 (Max)	CTR IF=5mA VCE=5V rank=-- 400 %
変換効率 (Min)	CTR IF=5mA VCE=5V rank=-- 50 %
実装区分	表面実装
東芝パッケージ名	SO16
機能	汎用
特長	2.3mm 薄型パッケージ
用途	通信インタフェース用 / 汎用電源用 / PLC用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 2500 Vrms
開放電圧 (Min)
順電流	IF 0.05 A
