TLP2531 データシート

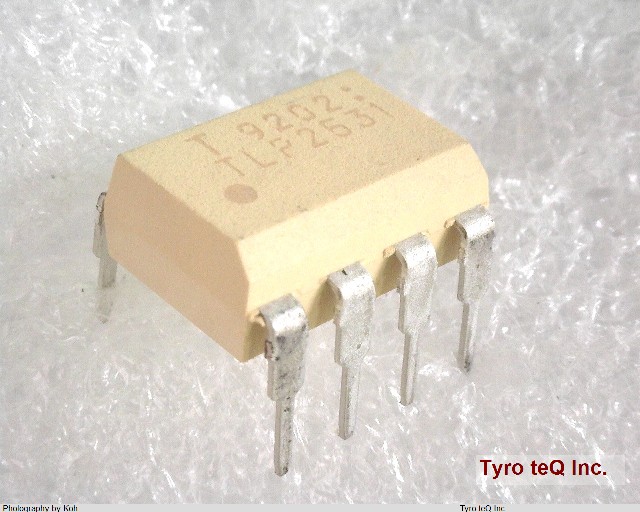

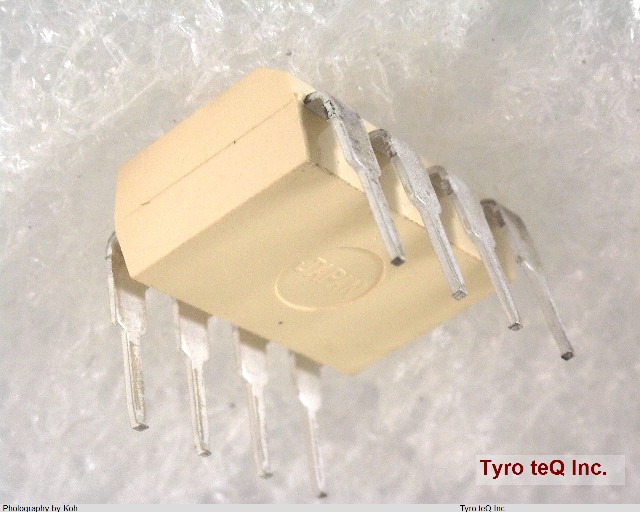

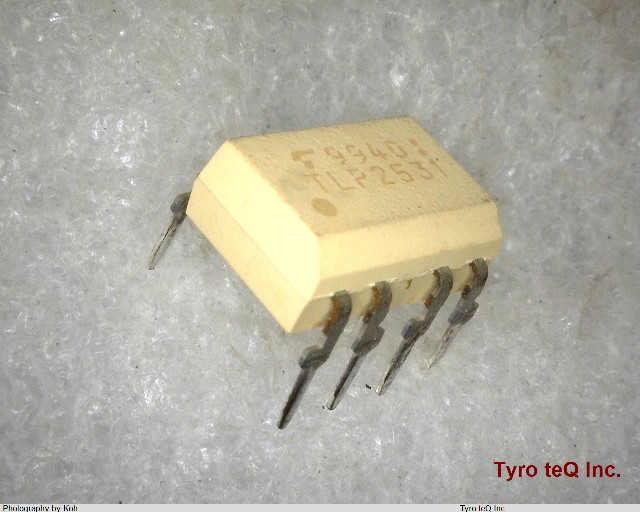

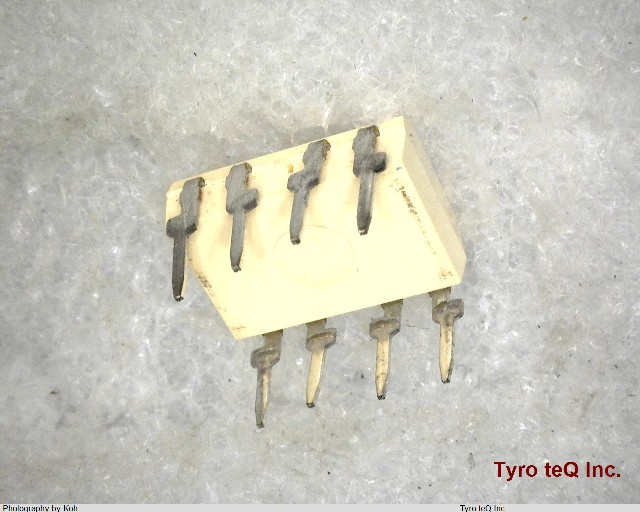

Name: TLP2531
Brand: TOSHIBA
SKU: 300005539-0000-0000-0000

TLP2531 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

光半導体 | フォトカプラ,フォトリレー

TLP2531 の詳細情報

型番	TLP2531
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	TTL COMPATIBLE, UL RECOGNIZED
BVS (Min)(Vrms)	2500
CM(kV/usec)
CTR (Max)(%)
CTR (Min)(%)	19
Configuration	SEPARATE, 2 CHANNELS
Data Rate-Nom	1 MBps
Forward Current-Max	0.025 A
IC (Max)(A)
ICC (Max)(mA)	0.004
IFHL/IFLH (Max)(mA)
IFT (Max)(mA)
IOP (Max)(A)
ISC (uA)
IT(RMS)(mA)
Isolation Voltage-Max	2500 V
JESD-609 Code	e0
Mounting Feature	THROUGH HOLE MOUNT
Number of Elements	2
Number of Functions	2
On-State Current-Max	0.008 A
Operating Temperature-Max	70 Cel
Operating Temperature-Min	-25 Cel
Optoelectronic Device Type	LOGIC IC OUTPUT OPTOCOUPLER
Power Dissipation-Max	0.035 W
Response Time-Nom	8.0E-7 ns
Sub Category	Optocoupler - IC Outputs
Supply Voltage-Min	0 V
Supply Voltage-Nom	15 V
Terminal Finish	Tin/Lead (Sn/Pb)
Topr (Max)(degC)	100
Topr (Min)(degC)	-55
VCC (Max)(V)	12
VCC (Min)(V)	0
VCE(sat) (Max)(V)
VCEO (Max)(V)
VDRM (Max)(V)
VIH (V)
VOC (V)
VTM (Max)(V)
tpHL (Max)(nsec)	800
tpLH (Max)(nsec)	800
伝送レート(Mbps)	1
入力タイプ
出力タイプ
出力形式(出力ロジック)	オープンコレクタ
分類	フォトカプラ(IC出力)
回路数	2
機能	高速
