TLP2355 データシート Toshiba

TLP2355 - TOSHIBA の商品詳細ページです。

1

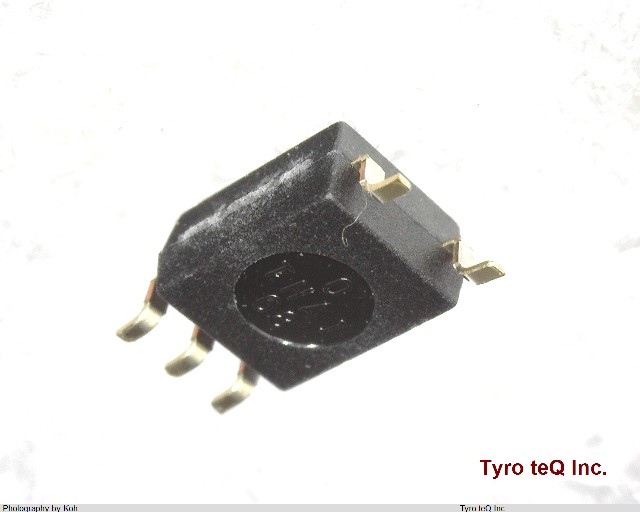

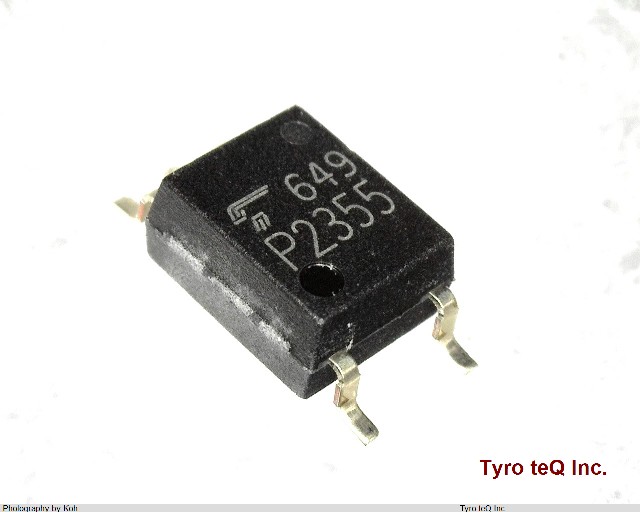

TLP2355
  • TLP2355
  • TLP2355
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

光半導体 | フォトカプラ,フォトリレー

TLP2355 の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TLP2355
メーカーTOSHIBA
カテゴリフォト-光半導体
種別フォトカプラ
データシートProduct_list_pdf
Additional Feature OPEN COLLECTOR, UL APPROVED
BVS (Min)(Vrms) 3750
CM(kV/usec) +/-20
CTR (Max)(%)
CTR (Min)(%)
Configuration SINGLE
Forward Current-Max 0.01 A
IC (Max)(A)
ICC (Max)(mA) 3
IFHL/IFLH (Max)(mA) 1.6
IFT (Max)(mA)
IOP (Max)(A)
ISC (uA)
IT(RMS)(mA)
Isolation Voltage-Max 3750 V
Mounting Feature SURFACE MOUNT
Number of Elements 1
Number of Functions 1
On-State Current-Max 0.015 A
Operating Temperature-Max 125 Cel
Operating Temperature-Min -40 Cel
Optoelectronic Device Type LOGIC IC OUTPUT OPTOCOUPLER
Packing Method TR
Power Dissipation-Max 0.04 W
Response Time-Max 7.5E-8 s
Response Time-Nom 1.5E-8 ns
Shape RECTANGULAR
Sub Category Optocoupler - IC Outputs
Supply Voltage-Min 3 V
Supply Voltage-Nom 20 V
Topr (Max)(degC) 125
Topr (Min)(degC) -40
VCC (Max)(V) 20
VCC (Min)(V) 3
VCE(sat) (Max)(V)
VCEO (Max)(V)
VDRM (Max)(V)
VIH (V)
VOC (V)
VTM (Max)(V)
tpHL (Max)(nsec) 250
tpLH (Max)(nsec) 250
伝送レート(Mbps) 5
入力タイプ
出力タイプ
出力形式(出力ロジック) トーテムポール(BUF)
分類 フォトカプラ(IC出力)
回路数 1
機能 高速 / IPM駆動
