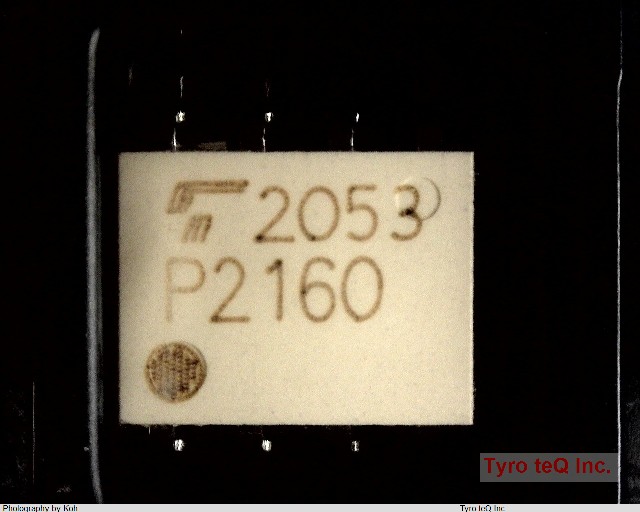

TLP2160 データシート

Name: TLP2160
Brand: TOSHIBA
SKU: 300377314-0000-0000-0000

TLP2160 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

光半導体 | フォトカプラ,フォトリレー

TLP2160 の詳細情報

型番	TLP2160
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	OPEN COLLECTOR, UL RECOGNIZED
BVS (Min)(Vrms)	2500
CM(kV/usec)	+/-20
CTR (Max)(%)
CTR (Min)(%)
Configuration	SEPARATE, 2 CHANNELS
Data Rate-Nom	20 MBps
Forward Current-Max	0.025 A
IC (Max)(A)
ICC (Max)(mA)	5
IFHL/IFLH (Max)(mA)	3.5
IFT (Max)(mA)
IOP (Max)(A)
ISC (uA)
IT(RMS)(mA)
Isolation Voltage-Max	2500 V
Mounting Feature	SURFACE MOUNT
Number of Elements	2
Number of Functions	2
On-State Current-Max	0.01 A
Operating Temperature-Max	125 Cel
Operating Temperature-Min	-40 Cel
Optoelectronic Device Type	LOGIC IC OUTPUT OPTOCOUPLER
Packing Method	TAPE
Power Dissipation-Max	0.06 W
Response Time-Max	4.0E-8 s
Response Time-Nom	2.5E-8 ns
Sub Category	Optocoupler - IC Outputs
Supply Voltage-Min	2.7 V
Supply Voltage-Nom	5.5 V
Topr (Max)(degC)	125
Topr (Min)(degC)	-40
VCC (Max)(V)	5.5
VCC (Min)(V)	2.7
VCE(sat) (Max)(V)
VCEO (Max)(V)
VDRM (Max)(V)
VIH (V)
VOC (V)
VTM (Max)(V)
tpHL (Max)(nsec)	55
tpLH (Max)(nsec)	55
伝送レート(Mbps)	20
入力タイプ
出力タイプ
出力形式(出力ロジック)	トーテムポール(INV)
分類	フォトカプラ(IC出力)
回路数	2
機能	高速
