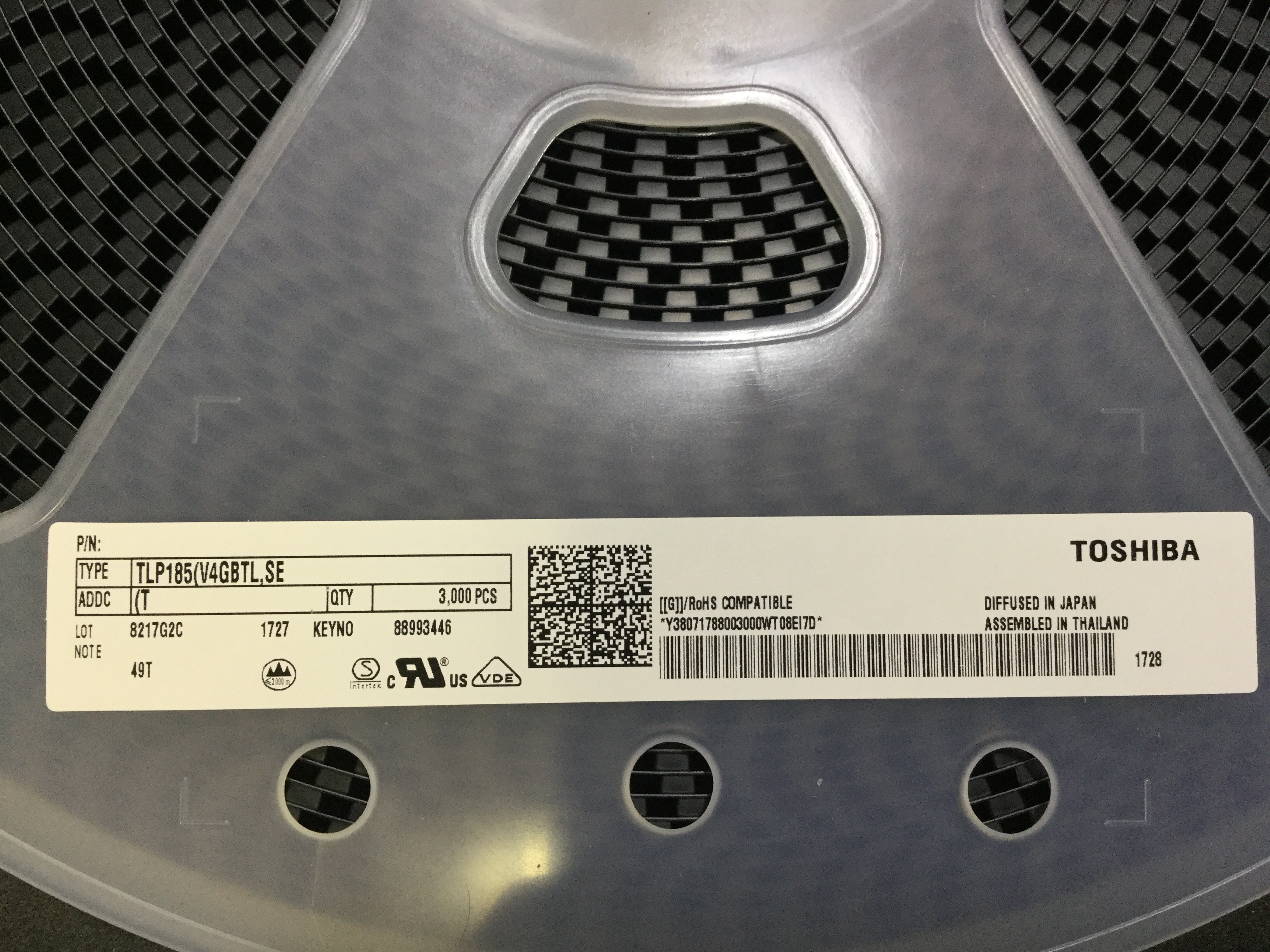

TLP185
データシート
1
-
- 個
２営業日以内に回答いたします
光半導体 | フォトカプラ,フォトリレー
TLP185 の詳細情報
- 仕様・詳細
- メーカー情報
| 型番 | TLP185 |
|---|---|
| メーカー | TOSHIBA |
| カテゴリ | フォト-光半導体 |
| 種別 | フォトカプラ |
| データシート |  |
| Additional Feature | UL APPROVED |
| BVS (Min)(Vrms) | 3750 |
| CM(kV/usec) | |
| CTR (Max.)(%) | 400 |
| CTR (Min)(%) | 50 |
| Coll-emtr Bkdn Voltage-Min | 80 V |
| Configuration | SINGLE |
| Current Transfer Ratio-Min | 50 % |
| Current Transfer Ratio-Nom | 50 % |
| Dark Current-Max | 80 nA |
| Forward Current-Max | 0.02 A |
| Forward Voltage-Max | 1.4 V |
| IC (Max.)(A) | |
| ICC (Max.)(mA) | |
| IFHL (Max.)(mA) | |
| IFT (Max.)(mA) | |
| IOP (Max.)(A) | |
| ISC (uA) | |
| IT(RMS)(mA) | |
| Isolation Voltage-Max | 3750 V |
| Mounting Feature | SURFACE MOUNT |
| Number of Elements | 1 |
| On-State Current-Max | 0.05 A |
| Operating Temperature-Max | 110 Cel |
| Operating Temperature-Min | -55 Cel |
| Optoelectronic Device Type | TRANSISTOR OUTPUT OPTOCOUPLER |
| Power Dissipation-Max | 0.15 W |
| Sub Category | Optocoupler - Transistor Outputs |
| Topr (Max.)(degC) | 110 |
| Topr (Min.)(degC) | -55 |
| VCC (Max.)(V) | |
| VCC (Min.)(V) | |
| VCE(sat) (Max.)(V) | |
| VCEO (Max.)(V) | 80 |
| VDRM (Max.)(V) | |
| VIH (V) | |
| VOC (V) | |
| VTM (Max.)(V) | |
| tpHL (Max.)(nsec) | |
| tpLH (Max.)(nsec) | |
| データシート | |
| ライフサイクル | |
| 伝送レート(Mbps) | |
| 入力タイプ | DC |
| 出力タイプ | |
| 出力形式(出力ロジック) | |
| 分類 | フォトカプラ(トランジスタ出力) |
| 回路数 | 1 |
| 安全規格(BSI) | BSI認証取得 |
| 安全規格(SEMKO) | SEMKO認証取得 |
| 安全規格(UL) | UL認証取得 |
| 安全規格(cUL) | cUL認証取得 |
| 安全規格*(VDE-TUV) | VDE-TUV認証取得 |
| 機能 | 汎用 |
| 会社名称 | 株式会社東芝 |
|---|---|
| 設立 | 1875年7月 |
| 資本金 | 4,399億円 |
| 所在地 | 東京都港区芝浦1-1-1 |
| URL | http://www.semicon.toshiba.co.jp/eng/ |
