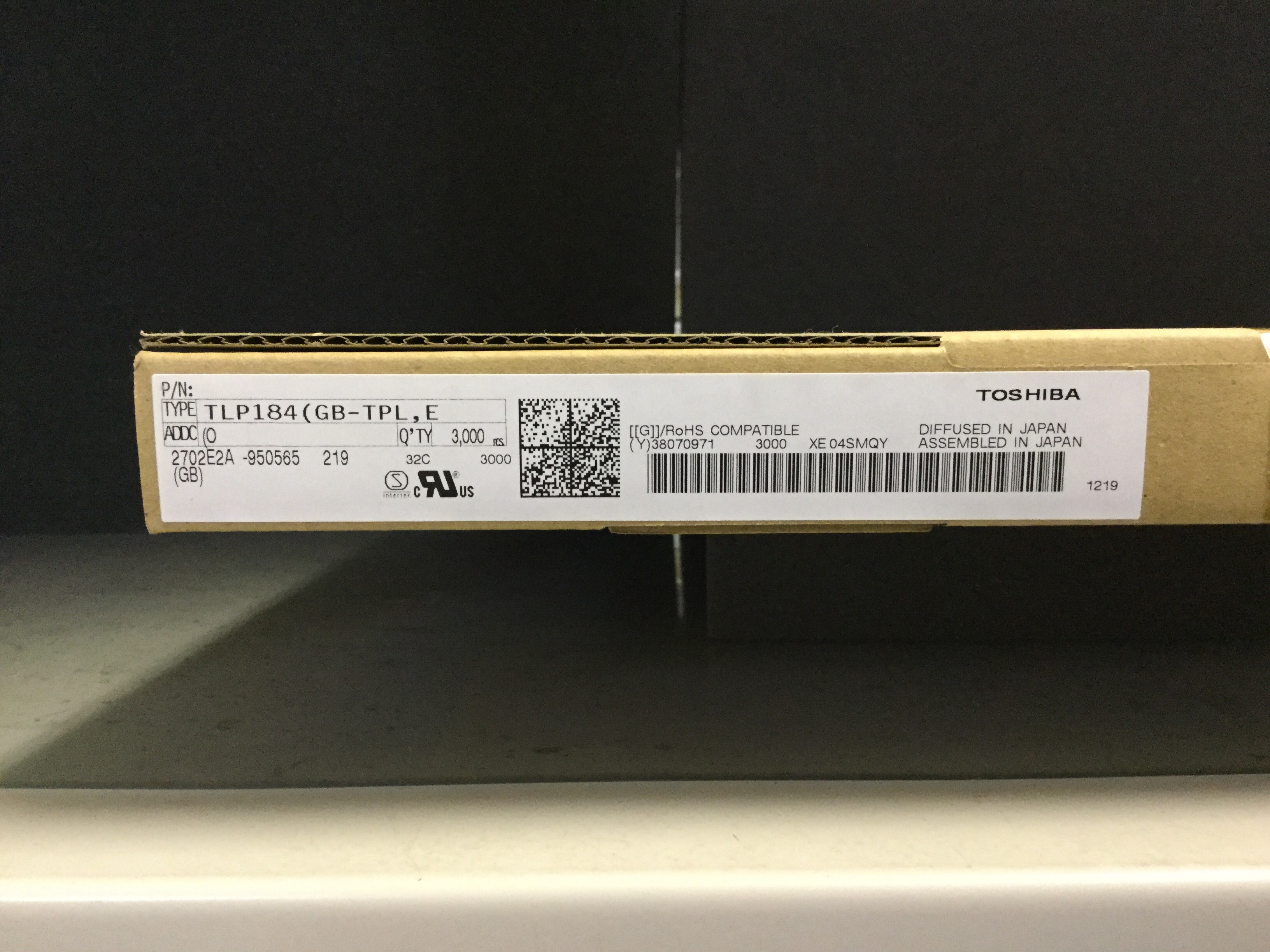

TLP184(GB-TPL,E(O データシート

Name: TLP184(GB-TPL,E(O
Brand: TOSHIBA
SKU: 300359235-0000-0000-0000

TLP184(GB-TPL,E(O - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

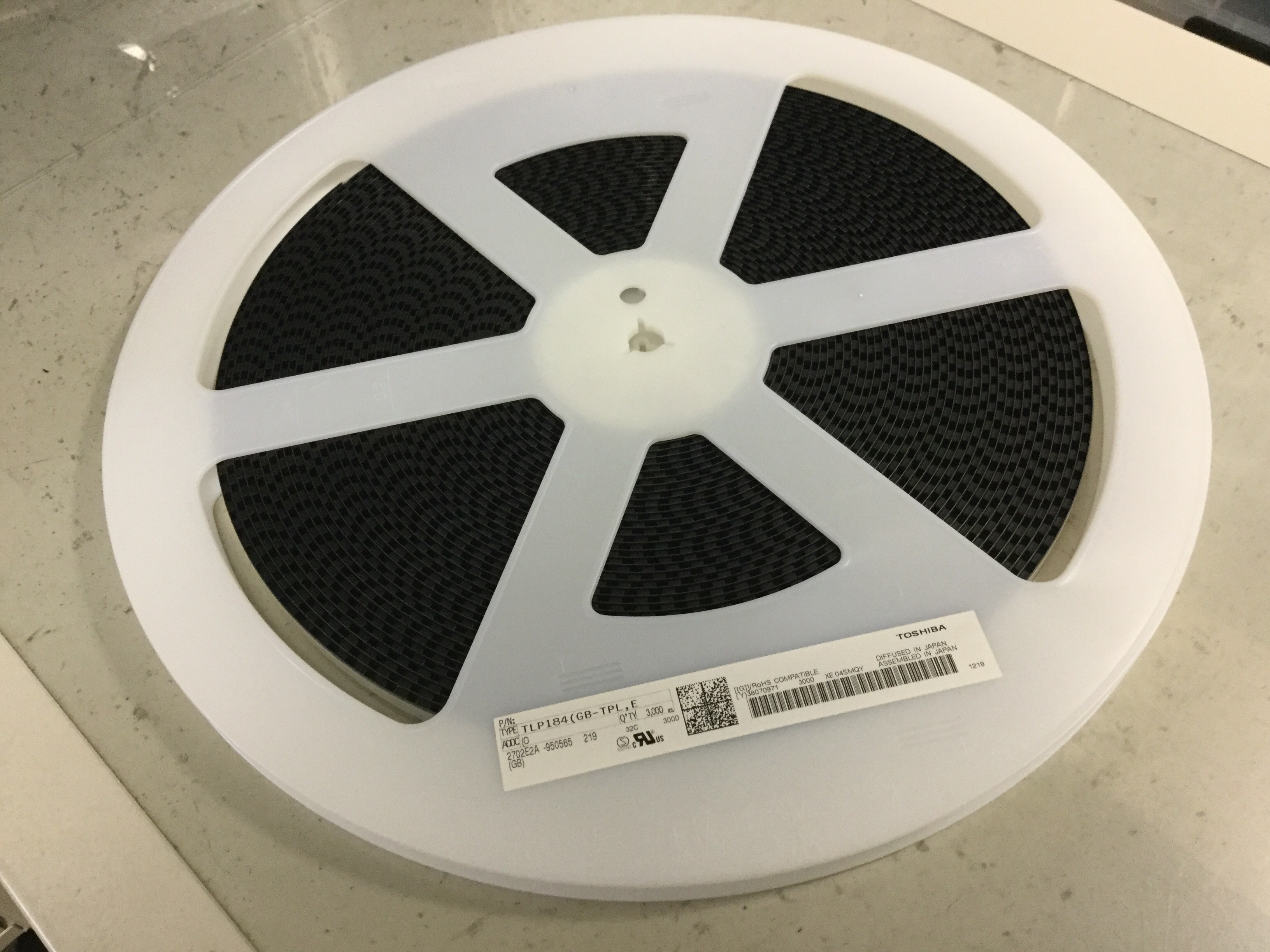

(O:国内生産,国内販売|GB:CTRランク TPL:テーピング仕様 E:RoHS品,ハロゲンフリー品 (O:国内生産,国内販売|光半導体 | フォトカプラ,フォトリレー

TLP184(GB-TPL,E(O の詳細情報

型番	TLP184(GB-TPL,E(O
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL APPROVED
Coll-emtr Bkdn Voltage-Min	80 V
Configuration	SINGLE
Current Transfer Ratio-Nom	100 %
Dark Current-Max	80 nA
Forward Current-Max	0.02 A
Isolation Voltage-Max	3750 V
Number of Elements	1
Operating Temperature-Max	110 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	TRANSISTOR OUTPUT OPTOCOUPLER
RoHS	対応
コレクタ-エミッタ間飽和電圧 (Max)
コレクタ-エミッタ間電圧	VCEO 80 V
コレクタ電流
ピン数	4
入力タイプ	AC
動作温度	Topr -55 to 110 degC
回路数	1
変換効率 (Max)	CTR IF=+/-5mA VCE=5V rank=-- 400 %
変換効率 (Min)	CTR IF=+/-5mA VCE=5V rank=-- 50 %
実装区分	表面実装

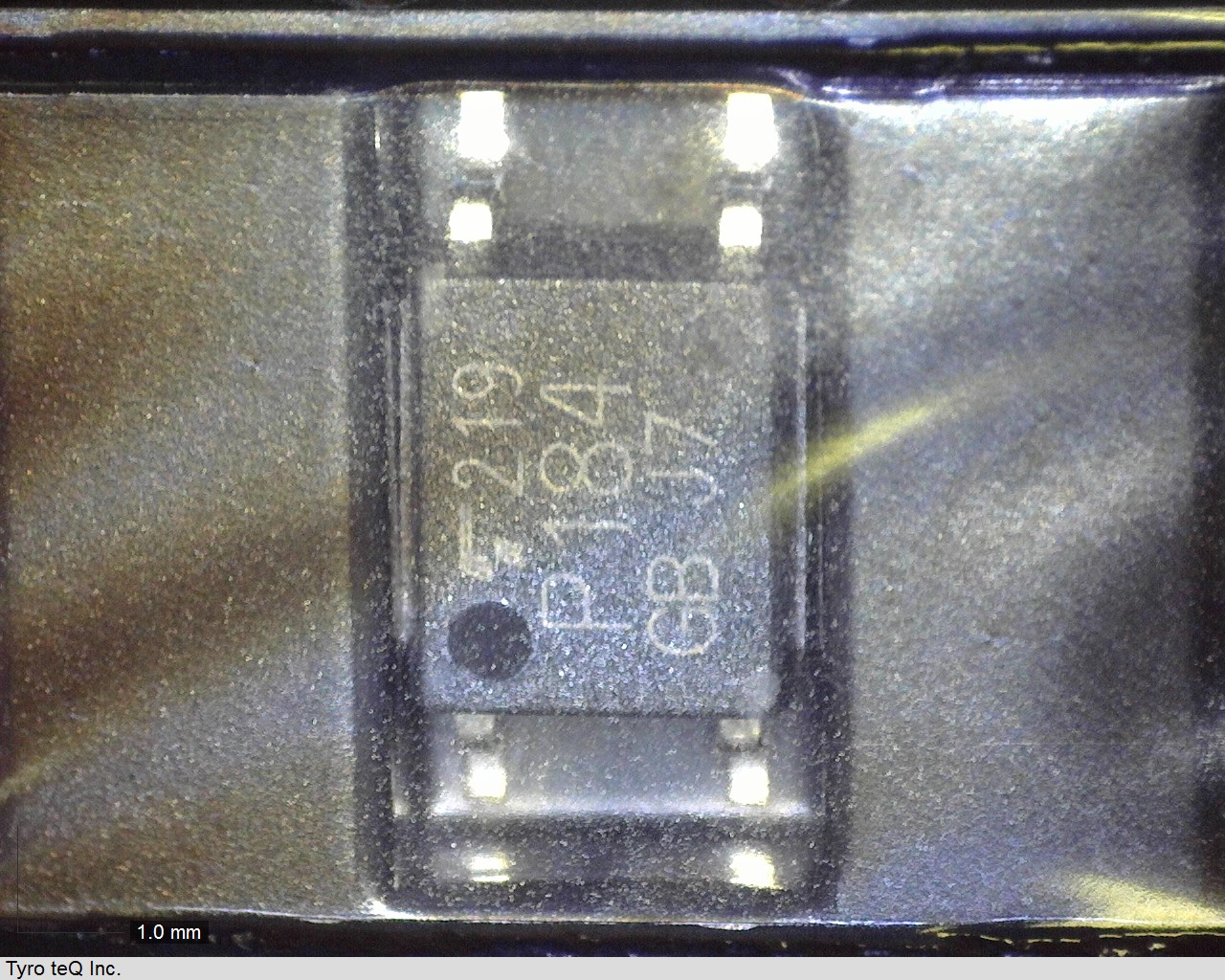

東芝パッケージ名	4pin SO6
機能	汎用
特長	2.3mm 薄型パッケージ
用途	通信インタフェース用 / PLC用 / 汎用電源用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 3750 Vrms
開放電圧 (Min)
順電流	IF 0.05 A
