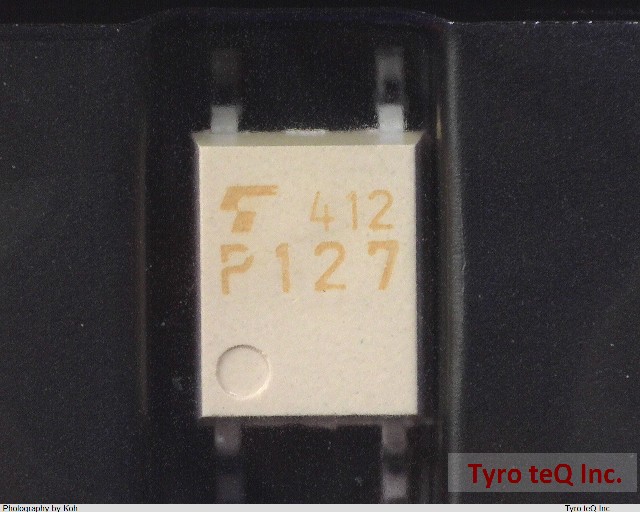

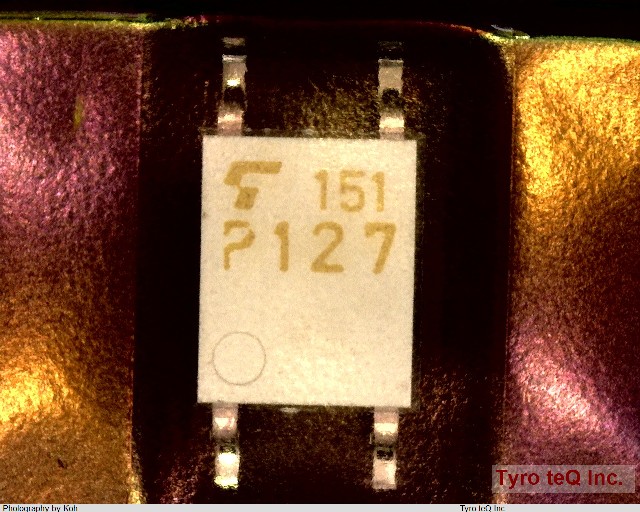

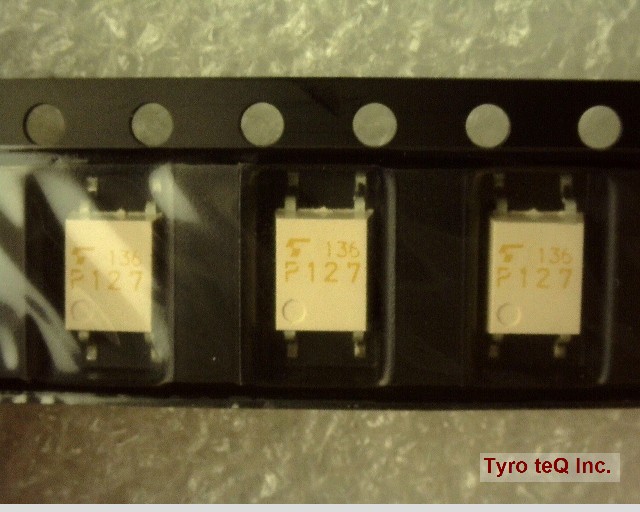

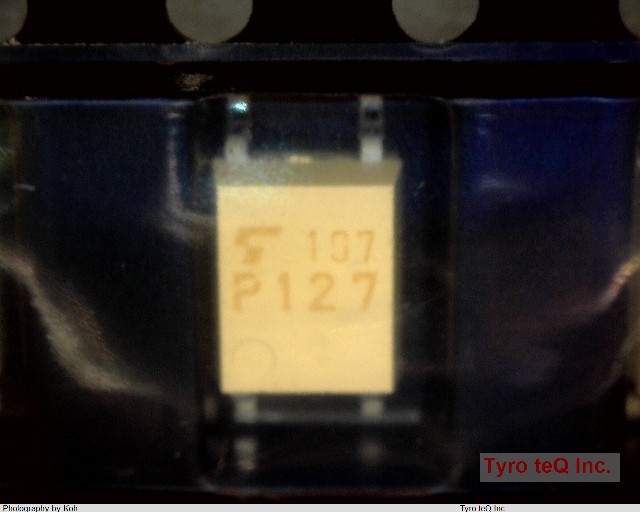

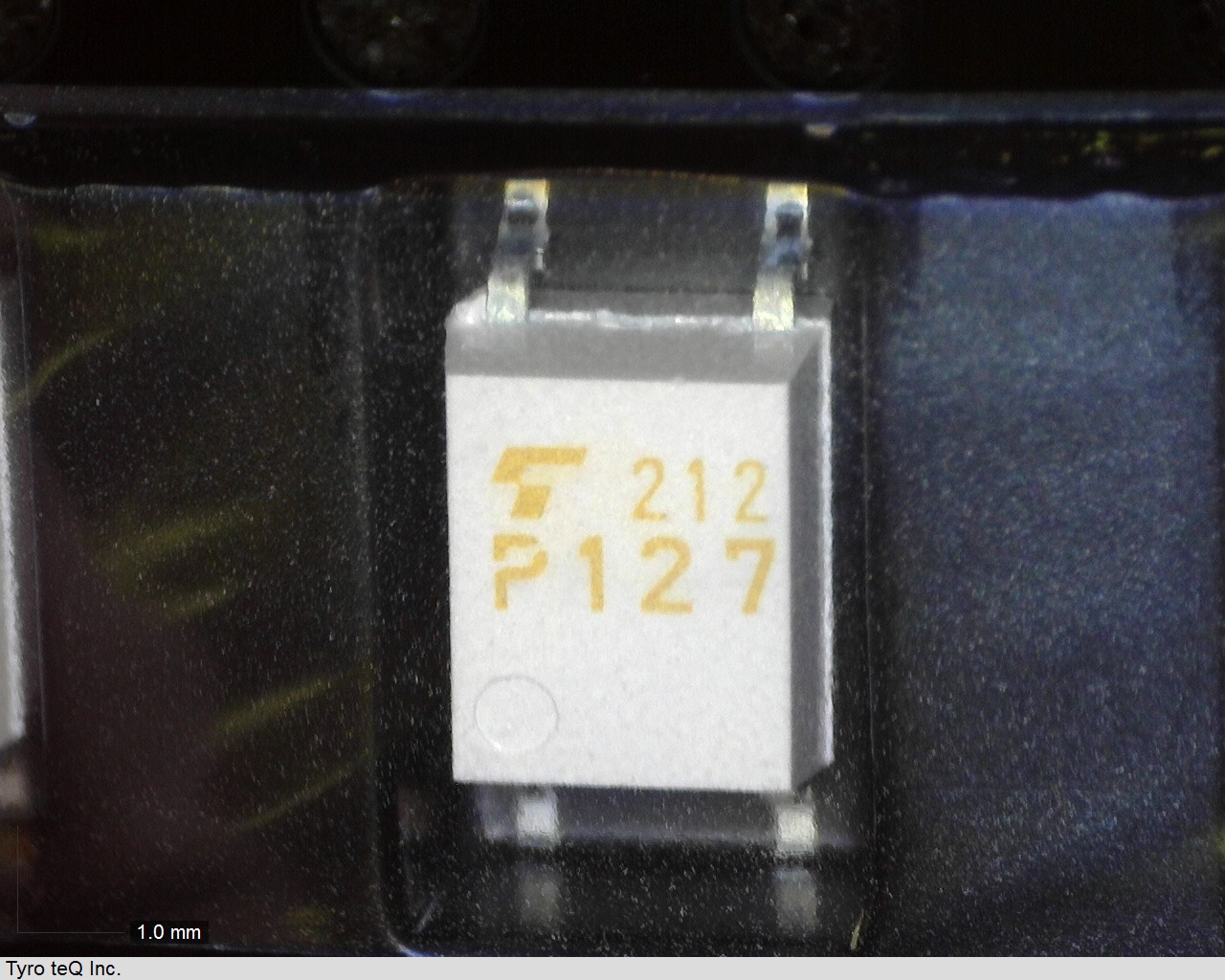

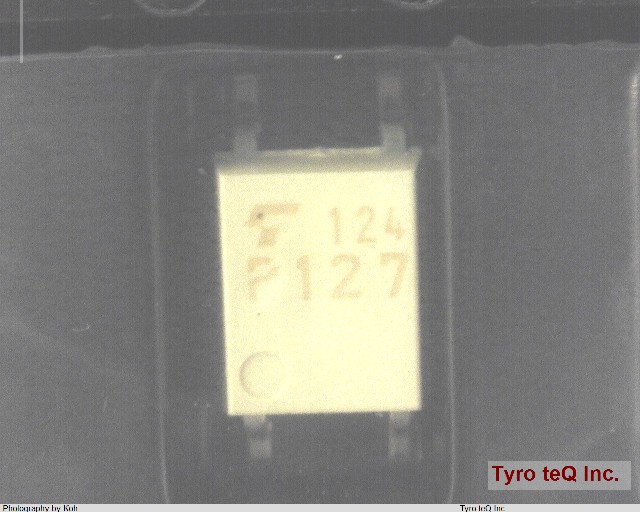

TLP127(TPL,U,F) データシート

Name: TLP127(TPL,U,F)
Brand: TOSHIBA
SKU: 300026511-0000-0000-0000

TLP127(TPL,U,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

光半導体 | フォトカプラ,フォトリレー

TLP127(TPL,U,F) の詳細情報

型番	TLP127(TPL,U,F)
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
Coll-emtr Bkdn Voltage-Min	300 V
Configuration	SINGLE WITH BUILT-IN DIODE AND RESISTOR
Current Transfer Ratio-Nom	4000 %
Dark Current-Max	200 nA
Forward Current-Max	0.025 A
Isolation Voltage-Max	2500 V
Number of Elements	1
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	DARLINGTON OUTPUT OPTOCOUPLER
RoHS	対応
コレクタ-エミッタ間飽和電圧 (Max)	VCE(sat) IC=0.1A IF=10mA 1.2 V
コレクタ-エミッタ間電圧	VCEO 300 V
コレクタ電流	IC 0.15 A
ピン数	4
入力タイプ	DC
動作温度	Topr -55 to 100 degC
回路数	1
変換効率 (Max)
変換効率 (Min)	CTR IF=1mA VCE=1V 1000 %
実装区分	表面実装
東芝パッケージ名	4pin MFSOP6
機能	ダーリントン
特長	コレクタ耐圧 300V
用途	通信インタフェース用 / PLC用
短絡電流 (Min)
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 2500 Vrms
開放電圧 (Min)
順電流
