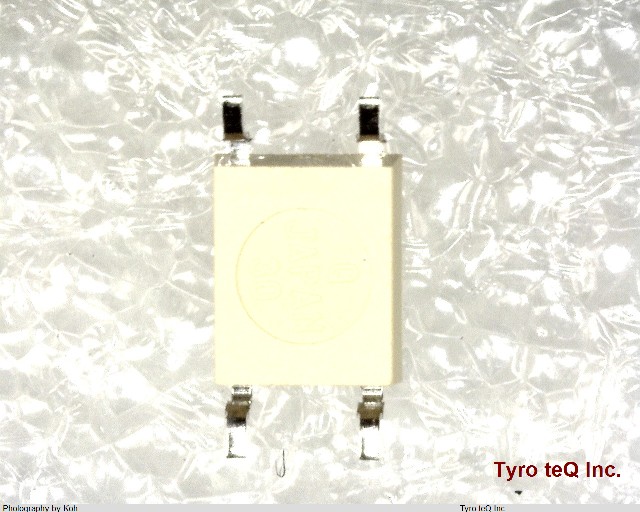

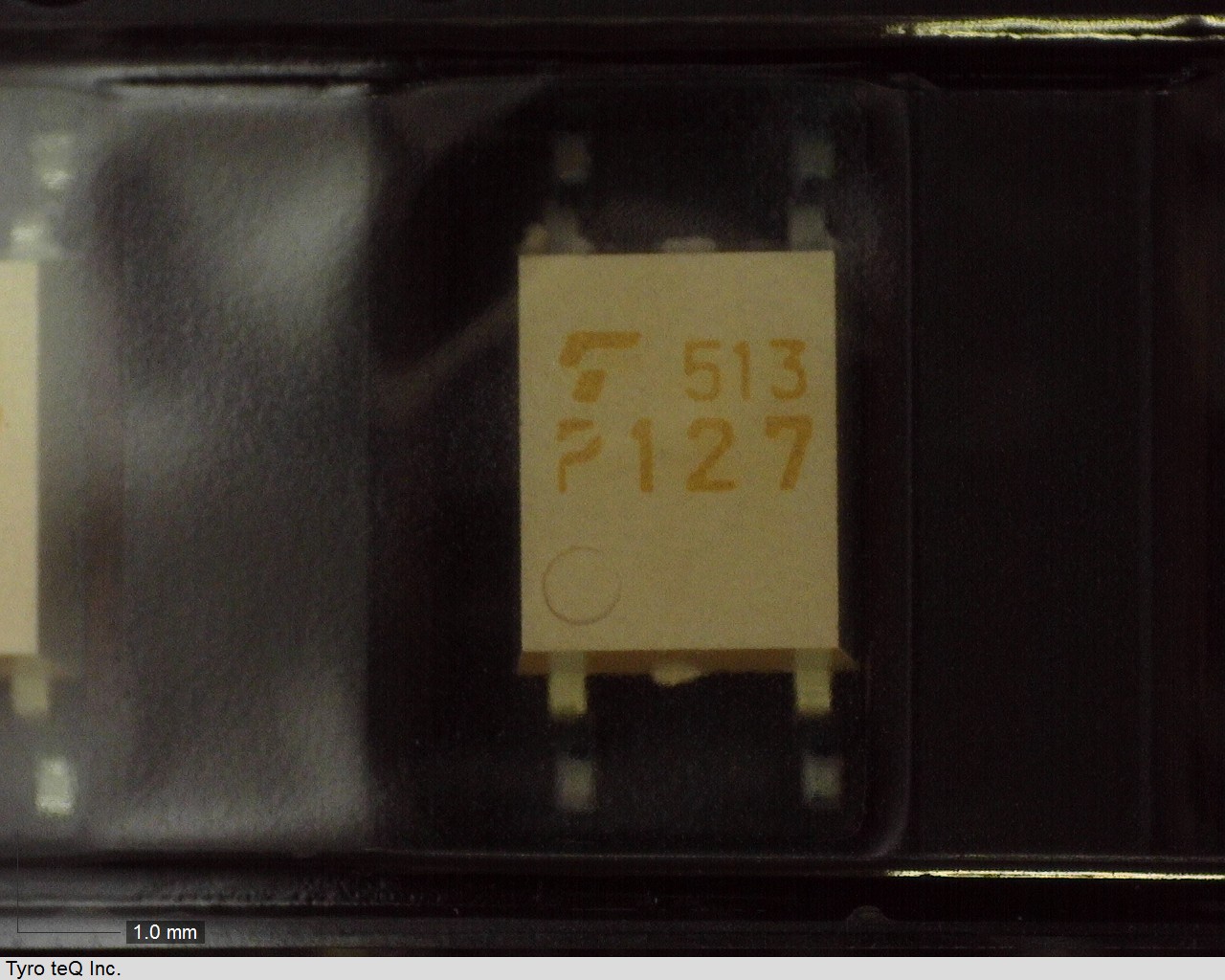

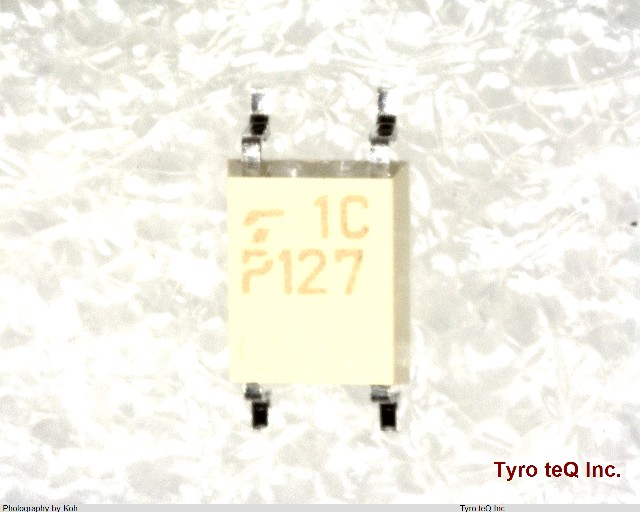

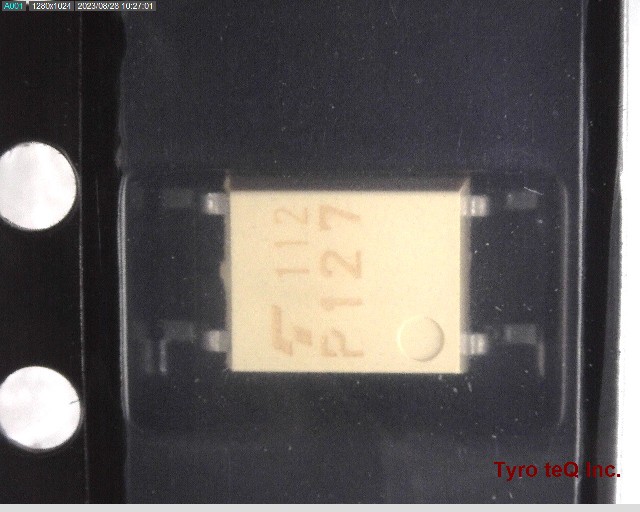

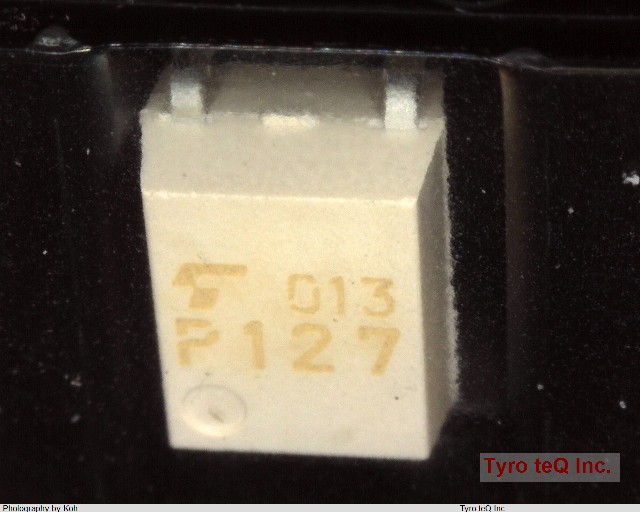

TLP127 データシート

Name: TLP127
Brand: TOSHIBA
SKU: 300000434-0000-0000-0000

TLP127 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TLP127 の詳細情報

型番	TLP127
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	UL RECOGNIZED
BVS (Min)(Vrms)	2500
CM(kV/usec)
CTR (Max.)(%)
CTR (Min)(%)	1000
Coll-emtr Bkdn Voltage-Min	300 V
Configuration	SEPARATE, 4 CHANNELS WITH BUILT-IN DIODE AND RESISTOR
Current Transfer Ratio-Min	1000 %
Current Transfer Ratio-Nom	100 %
Dark Current-Max	200 nA
Forward Current-Max	0.025 A
Forward Voltage-Max	1.3 V
IC (Max.)(A)	0.15
ICC (Max.)(mA)
IFHL (Max.)(mA)
IFT (Max.)(mA)
IOP (Max.)(A)
ISC (uA)
IT(RMS)(mA)
Isolation Voltage-Max	2500 V
JESD-609 Code	e0
Mounting Feature	SURFACE MOUNT
Number of Elements	1
On-State Current-Max	0.12 A
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-55 Cel
Optoelectronic Device Type	DARLINGTON OUTPUT OPTOCOUPLER
Power Dissipation-Max	0.15 W
Sub Category	Optocoupler - Transistor Outputs
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Topr (Max.)(degC)	100
Topr (Min.)(degC)	-55
VCC (Max.)(V)
VCC (Min.)(V)
VCE(sat) (Max.)(V)	1.2
VCEO (Max.)(V)	300
VDRM (Max.)(V)
VIH (V)
VOC (V)
VTM (Max.)(V)
tpHL (Max.)(nsec)
tpLH (Max.)(nsec)
データシート
ライフサイクル
伝送レート(Mbps)
入力タイプ	DC
出力タイプ
出力形式(出力ロジック)
分類	フォトカプラ(ダーリントントランジスタ出力)
回路数	1
安全規格(BSI)	BSI認証取得
安全規格(SEMKO)
安全規格(UL)	UL認証取得
安全規格(cUL)	cUL認証取得
安全規格*(VDE-TUV)	VDE-TUV認証取得
機能	ダーリントン
