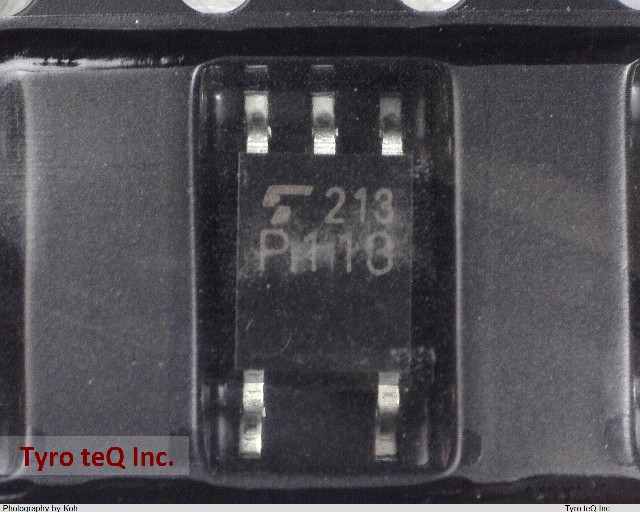

TLP113(TPL,F) データシート

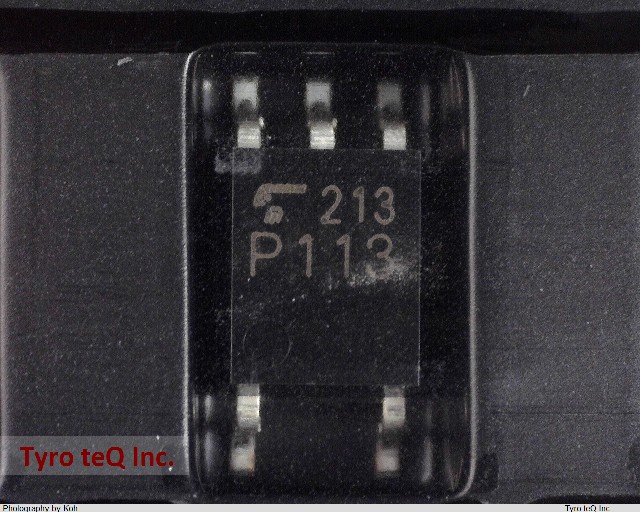

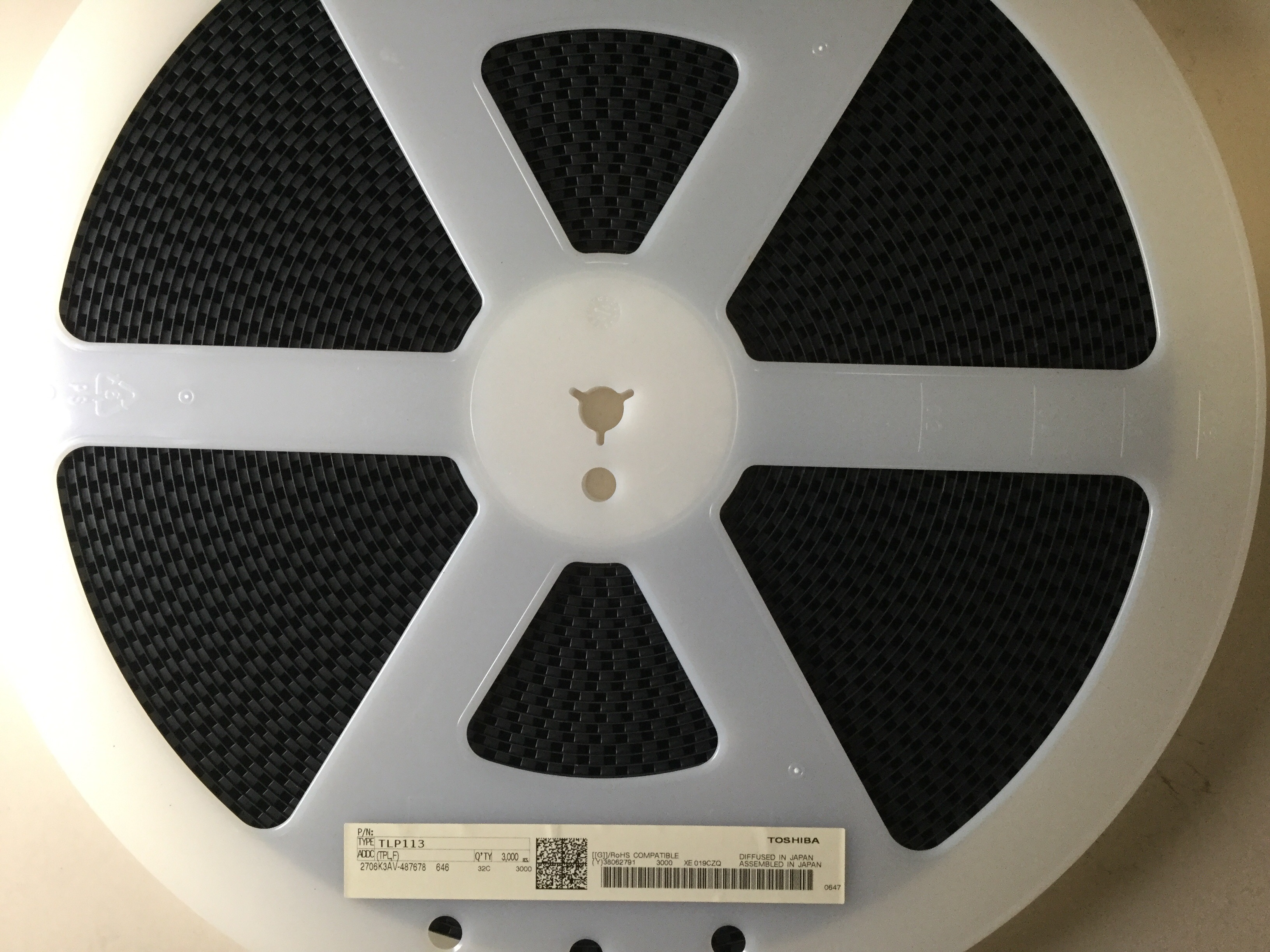

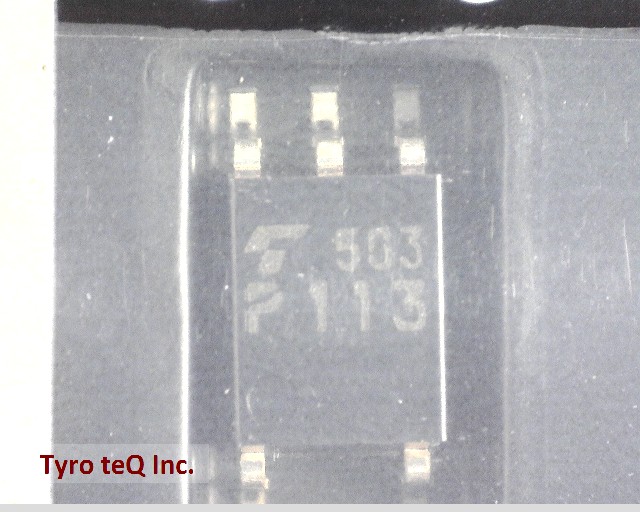

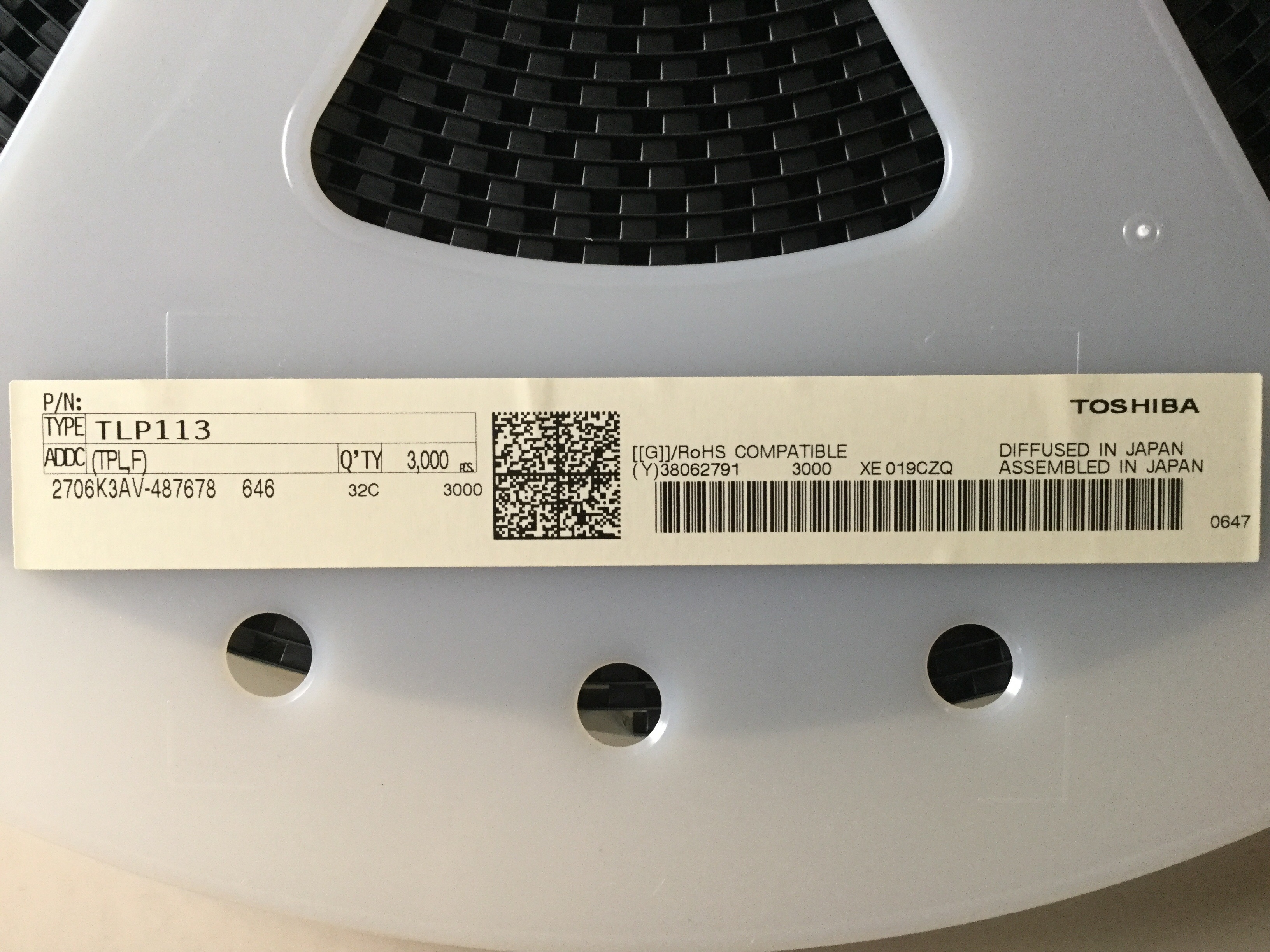

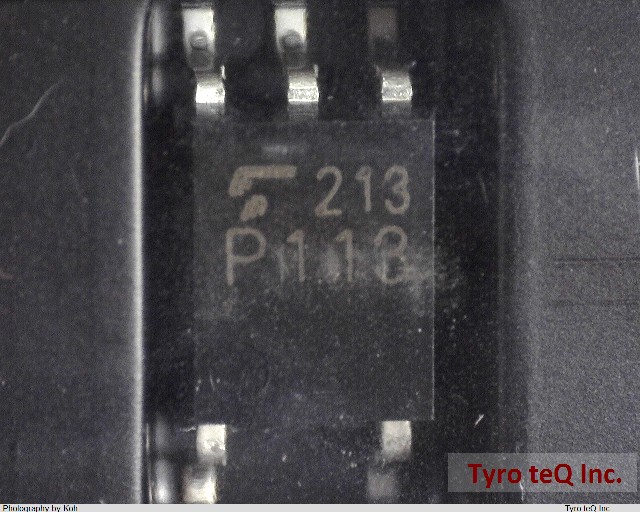

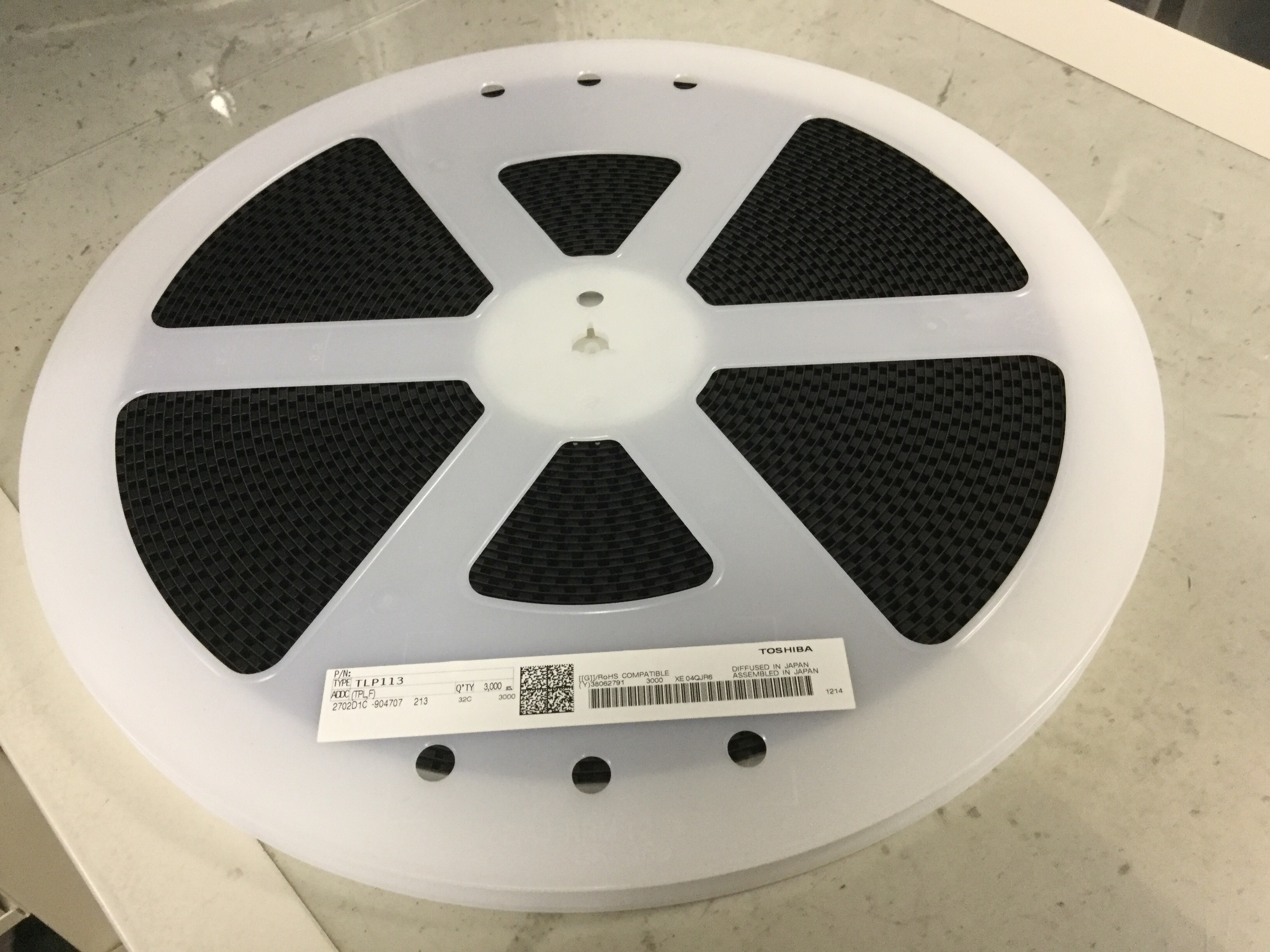

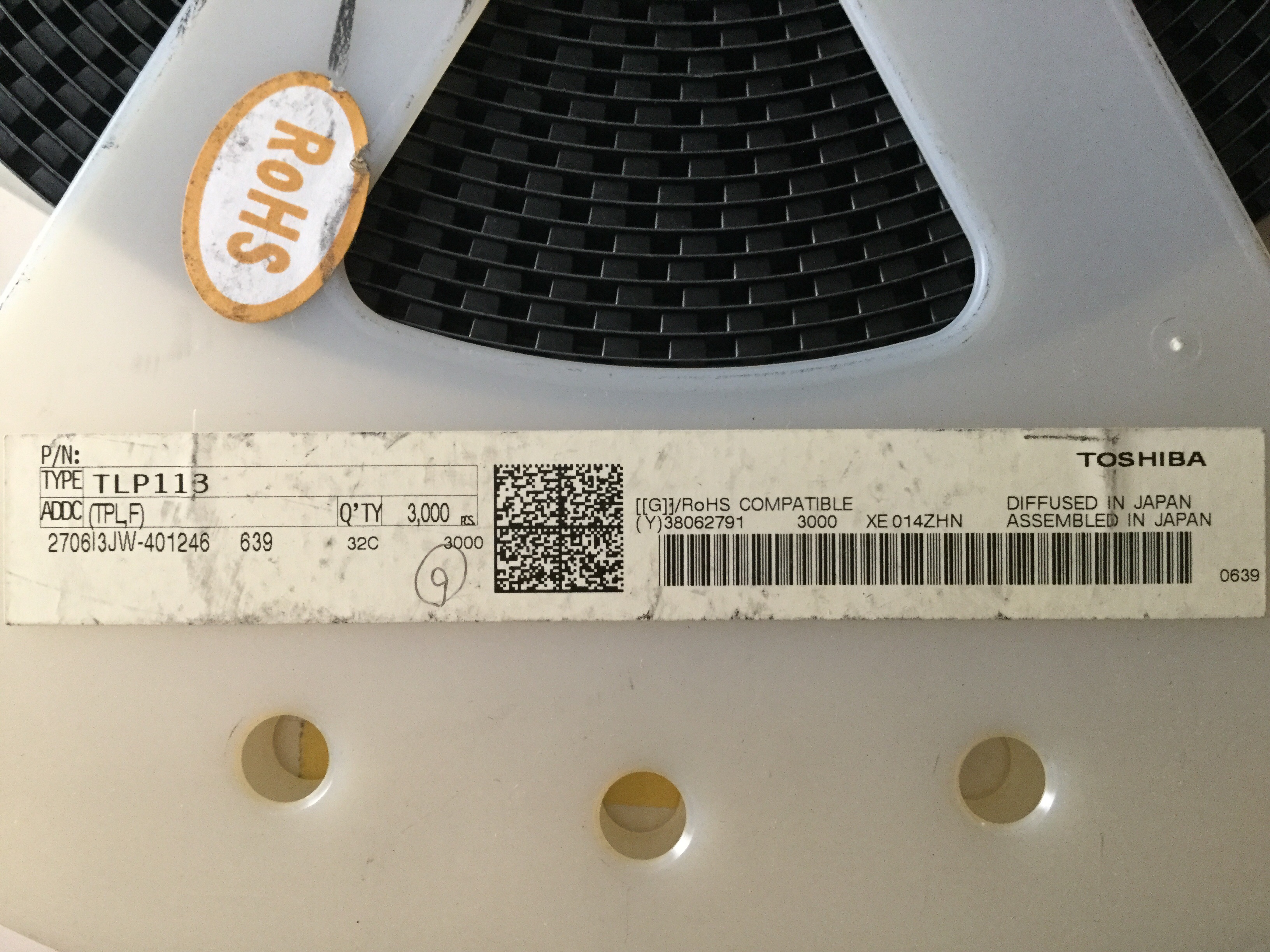

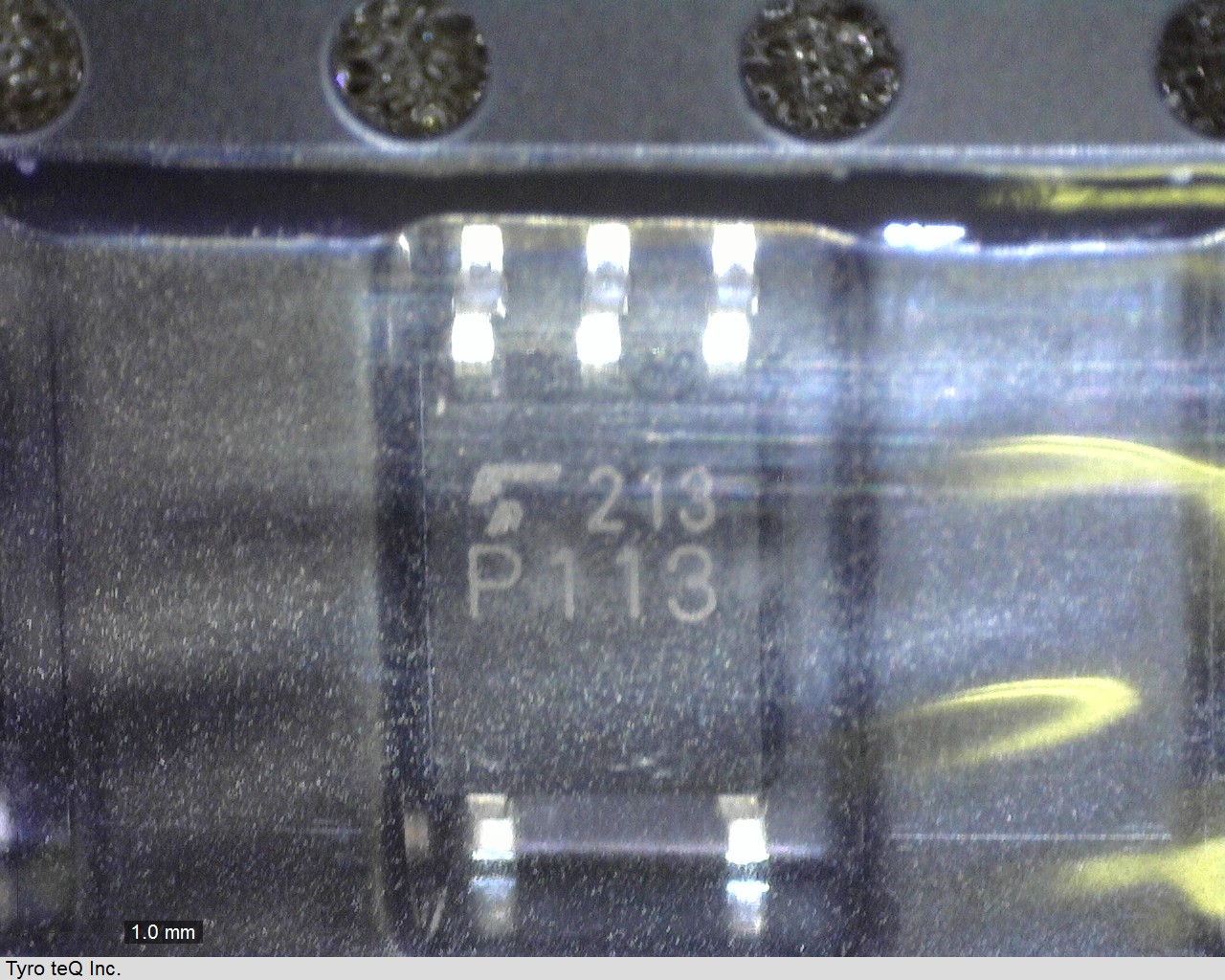

Name: TLP113(TPL,F)
Brand: TOSHIBA
SKU: 300097039-0000-0000-0000

TLP113(TPL,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

光半導体 | フォトカプラ,フォトリレー

TLP113(TPL,F) の詳細情報

型番	TLP113(TPL,F)
メーカー	TOSHIBA
カテゴリ	フォト-光半導体
種別	フォトカプラ
データシート
Additional Feature	OPEN COLLECTOR, TTL COMPATIBLE, UL RECOGNIZED
Configuration	SINGLE
Forward Current-Max	0.02 A
Isolation Voltage-Max	2500 V
Number of Elements	1
Number of Functions	1
On-State Current-Max	0.025 A
Operating Temperature-Max	70 Cel
Operating Temperature-Min	0 Cel
Optoelectronic Device Type	LOGIC IC OUTPUT OPTOCOUPLER
RoHS	対応
Supply Voltage-Min	4.5 V
ピン数	5
伝送レート	10 Mbps
伝達遅延時間(H→L) (Max)	tpHL 120 nsec
伝達遅延時間(L→H) (Max)	tpLH 120 nsec
供給電流 (Max)	ICC 18 mA
出力H→出力L 入力電流 (Max)	IFHL 10 mA
出力方式	オープンコレクタ
出力電流 (peak) (Max)
回路数	1
変換効率 (Min)
実装区分	表面実装
東芝パッケージ名	5pin MFSOP6
機能	高速
特長	5V電源駆動
用途	通信インタフェース用 / PLC用 / 計測器用
絶縁耐圧 BVs @1分間 (Min)	BVS t=60sec 2500 Vrms
