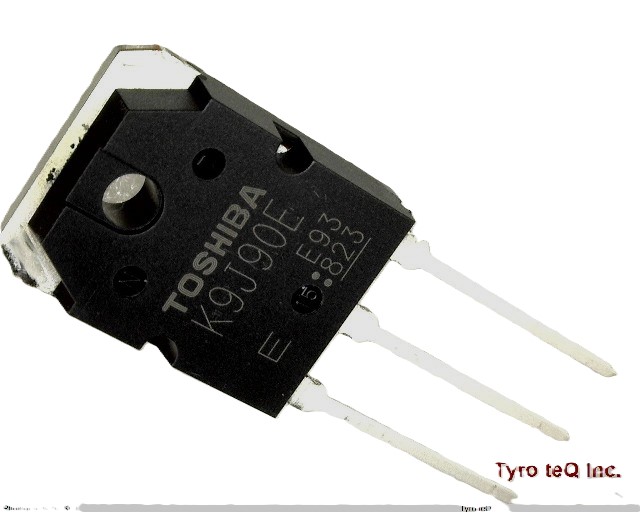

TK9J90E
  • TK9J90E
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

TK9J90E の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TK9J90E
メーカーTOSHIBA
カテゴリMOSFET
データシートProduct_list_pdf
Avalanche Energy Rating (Eas) 454 mJ
Case Connection DRAIN
Ciss(pF) 2000
Configuration SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min 900 V
Drain Current-Max (ID) 9 A
Drain-source On Resistance-Max 1.3 ohm
FET Technology METAL-OXIDE SEMICONDUCTOR
ID(A) 9
JESD-30 Code R-PSFM-T3
Number of Elements 1
Number of Terminals 3
Operating Mode ENHANCEMENT MODE
PD(W) 250
Package Body Material PLASTIC/EPOXY
Package Shape RECTANGULAR
Package Style FLANGE MOUNT Meter
Polarity/Channel Type N-CHANNEL
Pulsed Drain Current-Max (IDM) 27 A
Qg(nC) 46
RDS(ON)Max(Ω)|VGS|=1.2V
RDS(ON)Max(Ω)|VGS|=1.5V
RDS(ON)Max(Ω)|VGS|=1.8V
RDS(ON)Max(Ω)|VGS|=10V 1.3
RDS(ON)Max(Ω)|VGS|=2.5V
RDS(ON)Max(Ω)|VGS|=4.5V
RDS(ON)Max(Ω)|VGS|=4V
RDS(ON)Max(Ω)|VGS|=6V
Surface Mount NO
Terminal Form THROUGH-HOLE
Terminal Position SINGLE
Transistor Application SWITCHING
Transistor Element Material SILICON
VDSS(V) 900
VGSS(V) +/-30
タイプ
ピン数 3
世代 π-MOSⅧ
極性 N-ch
面実装区分 N
駆動電圧タイプ 10Vゲート駆動
