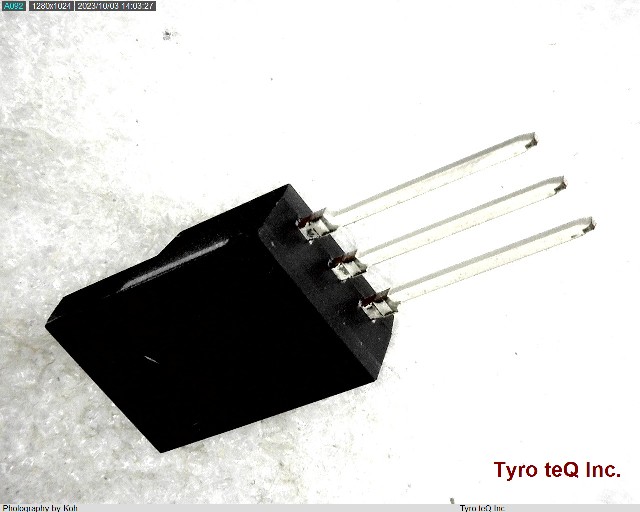

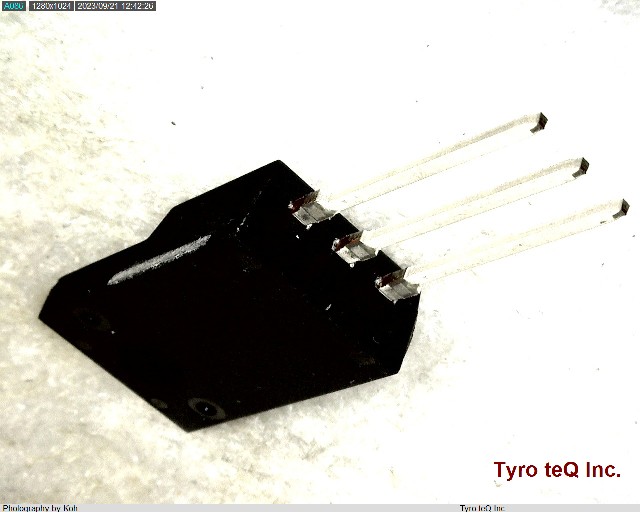

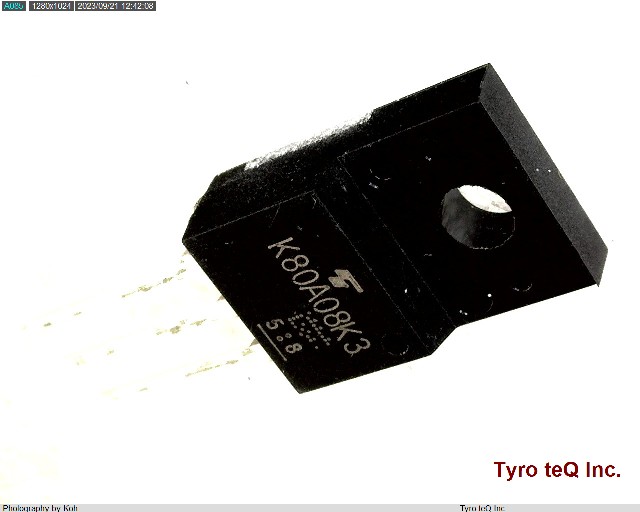

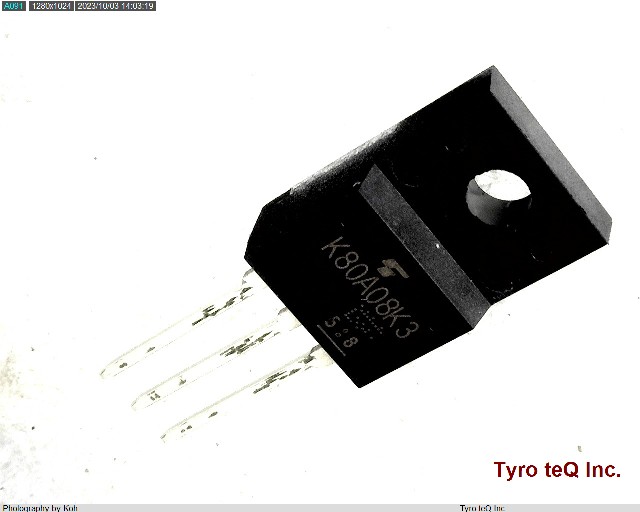

TK80A08K3 データシート

Name: TK80A08K3
Brand: TOSHIBA
SKU: 300376878-0000-0000-0000

TK80A08K3 - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TK80A08K3 の詳細情報

型番	TK80A08K3
メーカー	TOSHIBA
カテゴリ	MOSFET
種別	パワーMOSFET
データシート
Avalanche Energy Rating (Eas)	443 mJ
Ciss(pF)	8200
Configuration	SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min	75 V
Drain Current-Max (Abs) (ID)	80 A
Drain Current-Max (ID)	80 A
Drain-source On Resistance-Max	0.0045 ohm
FET Technology	METAL-OXIDE SEMICONDUCTOR
ID(A)	80
JESD-30 Code	R-PSFM-T3
Number of Elements	1
Number of Terminals	3
Operating Mode	ENHANCEMENT MODE
Operating Temperature-Max	150 Cel
PD(W)	40
Package Body Material	PLASTIC/EPOXY
Package Shape	RECTANGULAR
Package Style	FLANGE MOUNT Meter
Polarity/Channel Type	N-CHANNEL
Power Dissipation-Max (Abs)	40 W
Pulsed Drain Current-Max (IDM)	320 A
Qg(nC)	175
Qualification Status	Not Qualified
RDS(ON)Max(Ω)\|VGS\|=1.2V
RDS(ON)Max(Ω)\|VGS\|=1.5V
RDS(ON)Max(Ω)\|VGS\|=1.8V
RDS(ON)Max(Ω)\|VGS\|=10V	0.0045
RDS(ON)Max(Ω)\|VGS\|=2.5V
RDS(ON)Max(Ω)\|VGS\|=4.5V
RDS(ON)Max(Ω)\|VGS\|=4V
RDS(ON)Max(Ω)\|VGS\|=6V
Sub Category	FET General Purpose Power
Surface Mount	NO
Terminal Form	THROUGH-HOLE
Terminal Position	SINGLE
Transistor Application	SWITCHING
Transistor Element Material	SILICON
VDSS(V)	75
VGSS(V)	+/-20
タイプ
ピン数	3
世代	U-MOSⅣ
極性	N-ch
面実装区分	N
駆動電圧タイプ	10Vゲート駆動
