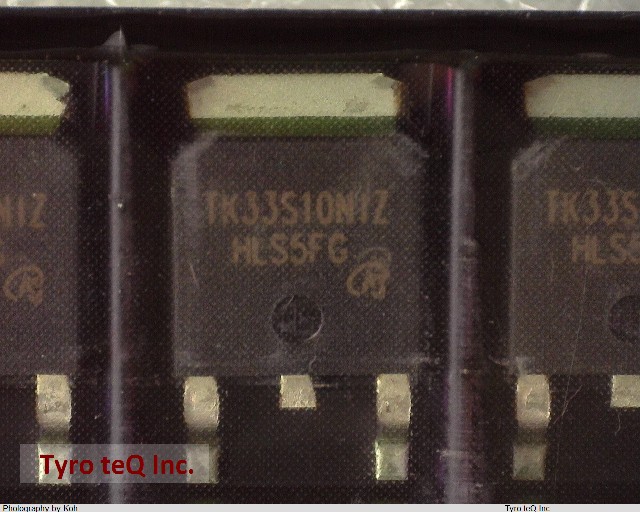

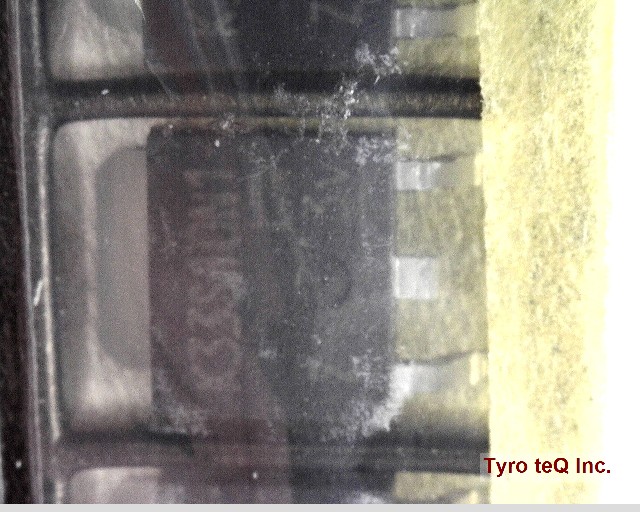

TK33S10N1Z,LQ
  • TK33S10N1Z,LQ
  • TK33S10N1Z,LQ
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
2営業日以内に回答いたします

TK33S10N1Z,LQ の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TK33S10N1Z,LQ
メーカーTOSHIBA
種別パワーMOSFET
Avalanche Energy Rating (Eas) 66.5 mJ
Case Connection DRAIN
Configuration SINGLE WITH BUILT-IN DIODE
DS Breakdown Voltage-Min 100 V
Drain Current-Max (ID) 33 A
Drain-source On Resistance-Max 0.0097 ohm
FET Technology METAL-OXIDE SEMICONDUCTOR
Feedback Cap-Max (Crss) 140 pF
JESD-30 Code R-PSSO-G2
Number of Elements 1
Number of Terminals 2
Operating Mode ENHANCEMENT MODE
Operating Temperature-Max 175 Cel
Package Body Material PLASTIC/EPOXY
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Polarity/Channel Type N-CHANNEL
Power Dissipation-Max (Abs) 125 W
Pulsed Drain Current-Max (IDM) 99 A
Reference Standard AEC-Q101
Surface Mount YES
Terminal Form GULL WING
Terminal Position SINGLE
Transistor Application SWITCHING
Transistor Element Material SILICON
