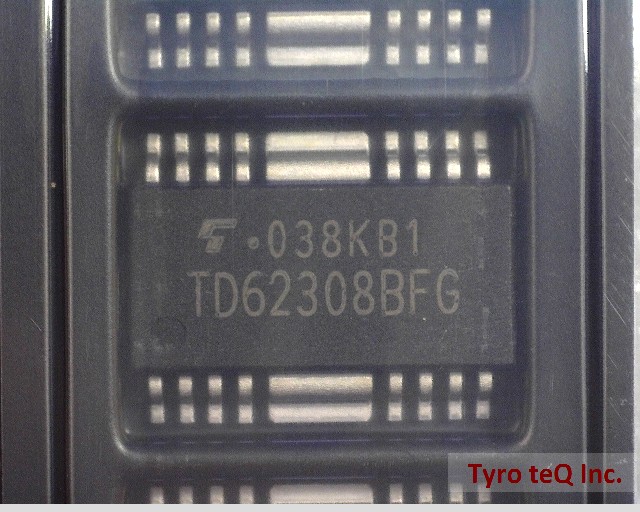

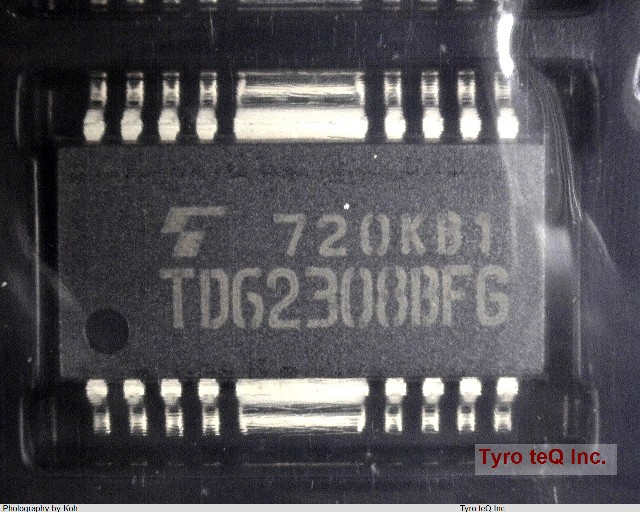

TD62308BFG データシート

Name: TD62308BFG
Brand: TOSHIBA
SKU: 300021113-0000-0000-0000

TD62308BFG - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TD62308BFG の詳細情報

型番	TD62308BFG
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	汎用リニアIC
データシート
Built-in Protections	TRANSIENT; OVER CURRENT
Driver Number of Bits	4
IOUT (Max) (mA)	1500
Interface IC Type	BUFFER OR INVERTER BASED PERIPHERAL DRIVER
JESD-30 Code	R-PDSO-G16
Length	13 mm
Number of Functions	2
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Current Flow Direction	SINK
Output Current-Max	1.25 A
Output Peak Current Limit-Nom	1.25 A
Package Body Material	PLASTIC/EPOXY
Package Code	HSSOP
Package Equivalence Code	SOP16/24,.37,40
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, HEAT SINK/SLUG, SHRINK PITCH Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	5 V
Qualification Status	Not Qualified
Seated Height-Max	2.85 mm
Sub Category	Peripheral Drivers
Supply Voltage-Max	5 V
Supply Voltage-Min	4.5 V
Supply Voltage-Nom	5 V
Surface Mount	YES
Technology	BIPOLAR
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	1 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCE(SUS) (Max) (V)	80
Width	6.4 mm
データシート
ピン数	16
ライフサイクル
出力クランプダイオード	あり
回路数	4
製品分類名	ローインプットアクティブダーリントンドライバ
面実装区分	Y
