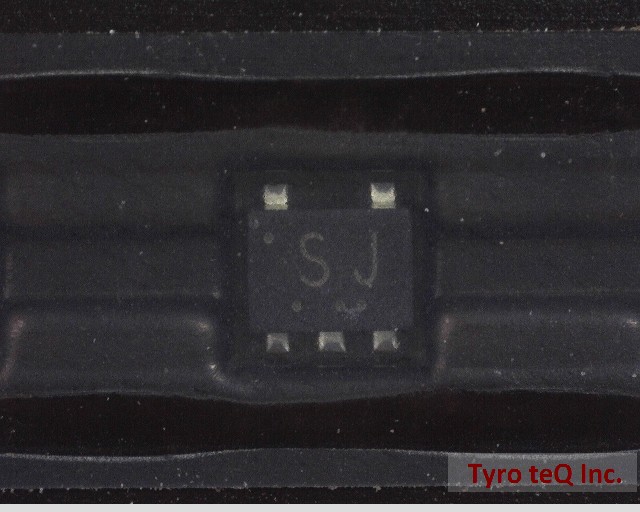

TC75S101FE データシート

Name: TC75S101FE
Brand: TOSHIBA
SKU: 300363214-0000-0000-0000

TC75S101FE - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

TC75S101FE の詳細情報

型番	TC75S101FE
メーカー	TOSHIBA
カテゴリ	アンプ
種別	汎用リニアIC
データシート
Amplifier Type	OPERATIONAL AMPLIFIER
Architecture	VOLTAGE-FEEDBACK
Frequency Compensation	YES
Input Offset Voltage-Max	3000 uV
JESD-30 Code	R-PDFP-F5
Length	1.6 mm
Low-Bias	YES
Low-Offset	NO
Micropower	YES
Neg Supply Voltage Limit-Max	-6 V
Neg Supply Voltage-Nom (Vsup)	0 V
Number of Functions	1
Number of Terminals	5
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	DFP
Package Equivalence Code	FL5/6,.047,20
Package Shape	RECTANGULAR
Package Style	FLATPACK Meter
Packing Method	TAPE AND REEL
Power	NO
Power Supplies	+-0.75/+-2.75/1.5/5.5 V
Qualification Status	Not Qualified
Seated Height-Max	0.6 mm
Slew Rate-Nom	0.14 V/us
Sub Category	Operational Amplifier
Supply Current-Max	0.09 mA
Supply Voltage Limit-Max	3 V
Supply Voltage-Nom (Vsup)	1.8 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	FLAT
Terminal Pitch	0.5 mm
Terminal Position	DUAL
Unity Gain BW-Nom	550 kHz
Voltage Gain-Min	100
Wideband	NO
Width	1.2 mm
データシート
ピン数	5
ライフサイクル
両電源動作電圧(Max)(V)	+/-2.75
両電源動作電圧(Min)(V)	+/-0.75
単電源動作電圧(Max)(V)	5.5
単電源動作電圧(Min)(V)	1.5
回路数	1
特長	入出力フルレンジ / 低バイアス電流 / 低オフセット電圧 / プッシュプル出力
製品分類名	オペアンプ (CMOS)
電源種類	単一/両電源
面実装区分	Y
