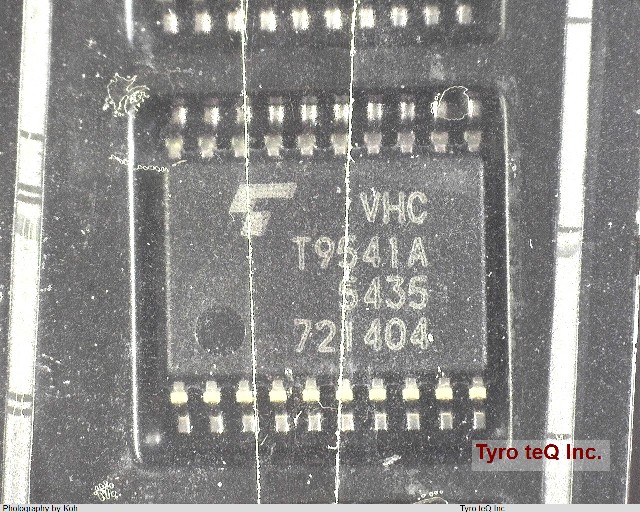

TC74VHCT9541AFT データシート

Name: TC74VHCT9541AFT
Brand: TOSHIBA
SKU: 300361089-0000-0000-0000

TC74VHCT9541AFT - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

CMOSロジックIC | 74VHCシリーズ|パッケージ : TSSOP

TC74VHCT9541AFT の詳細情報

型番	TC74VHCT9541AFT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Control Type	ENABLE LOW
Family	AHCT/VHCT/VT
IO (Min)(mA)	8
JESD-30 Code	R-PDSO-G20
Length	6.5 mm
Logic IC Type	BUS DRIVER
Max I(ol)	0.008 Amp
Number of Bits	8
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	COMPLEMENTARY
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP20,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Power Supplies	5 V
Prop. Delay@Nom-Sup	13 ns
Propagation Delay (tpd)	13 ns
Qualification Status	Not Qualified
Seated Height-Max	1.2 mm
Sub Category	Bus Driver/Transceivers
Supply Voltage-Max (Vsup)	5.5 V
Supply Voltage-Min (Vsup)	4.5 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	0.635 mm
Terminal Position	DUAL
VCC (Max)(V)	5.5
VCC (Min)(V)	4.5
Width	4.4 mm
tpd_tpz (Typ.)(nsec)	6.5
グループ	TC74VHCT
データシート
ピン数	20
ライフサイクル
機能1	Buffer
機能2	Universal Schmitt Buffer
面実装区分	Y
