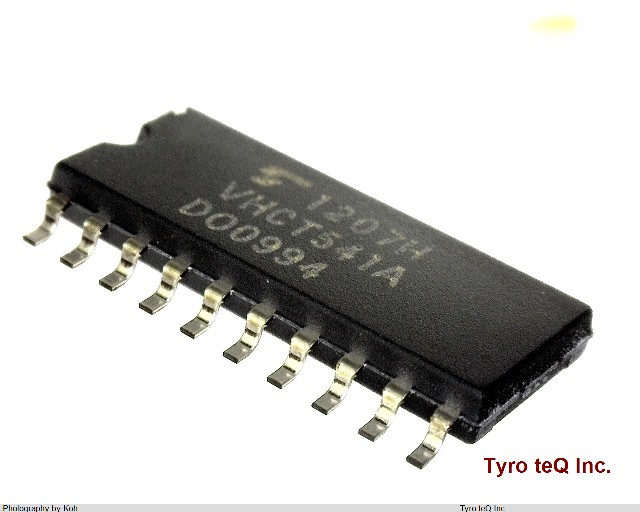

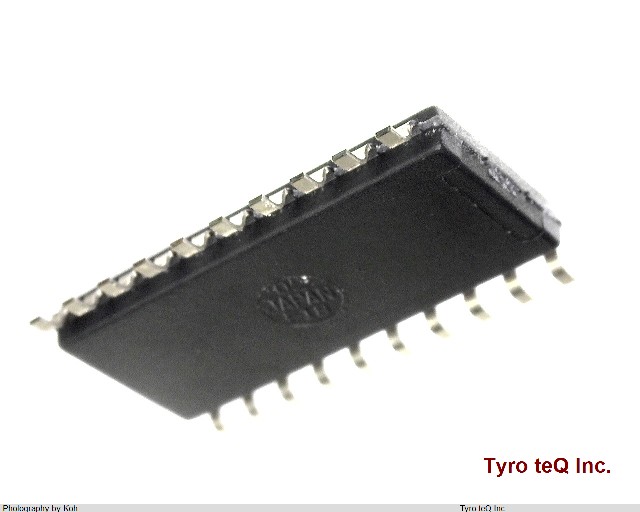

TC74VHCT541AF-F データシート

Name: TC74VHCT541AF-F
Brand: TOSHIBA
SKU: 300238422-0000-0000-0000

TC74VHCT541AF-F - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

CMOSロジックIC | 74VHCシリーズ

TC74VHCT541AF-F の詳細情報

型番	TC74VHCT541AF-F
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Control Type	ENABLE LOW
JESD-30 Code	R-PDSO-G20
Load Capacitance (CL)	50 pF
Logic IC Type	BUS DRIVER
Max I(ol)	0.008 Amp
Number of Bits	8
Number of Functions	1
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	SOP
Package Equivalence Code	SOP20,.3
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Power Supplies	5 V
Prop. Delay@Nom-Sup	9 ns
Qualification Status	Not Qualified
Sub Category	Bus Driver/Transceivers
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	YES
TTL レベル入力	VIL=0.8V(最大) VIH=2.0V(最小)
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	1.27 mm
Terminal Position	DUAL
description	超高速CMOS スリーステイトバッファです。高速ショットキTTL に匹敵する速さです。入力はTTLレベルのバスに直結可能であり、3Vから5V系へのレベル変換が可能です。非反転出力タイプです。入出力パワーダウンプロテクション方式です。スイッチング時のノイズは低減されました。
package	SOP20-P-300-1.27A
バランスのとれた遅延時間	tpLH .. tpHL
メーカー	TOSHIBA
低ノイズ特性	VOLP = 1.5 V (最大)
低消費電流	ICC = 4 μA (最大) (Ta = 25°C)
高速動作	tpd = 5.4 ns (標準) (VCC = 5 V)
