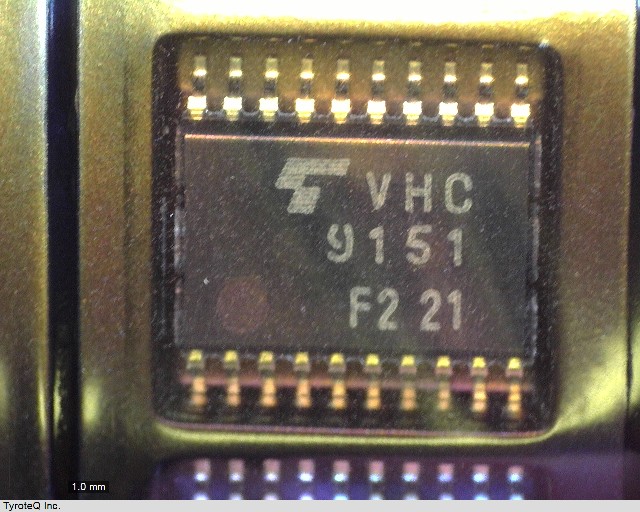

TC74VHC9151FT データシート

Name: TC74VHC9151FT
Brand: TOSHIBA
SKU: 300377526-0000-0000-0000

TC74VHC9151FT - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

CMOSロジックIC | 74VHCシリーズ|パッケージ : TSSOP

TC74VHC9151FT の詳細情報

型番	TC74VHC9151FT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Family	AHC/VHC/H/U/V
IO (Min)(mA)	8
JESD-30 Code	R-PDSO-G20
Length	6.5 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUFFER
Max I(ol)	0.008 Amp
Number of Bits	9
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP20,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Power Supplies	2/5.5 V
Prop. Delay@Nom-Sup	11.9 ns
Propagation Delay (tpd)	18.4 ns
Qualification Status	Not Qualified
Schmitt Trigger	YES
Seated Height-Max	1.2 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	5.5 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	3.3 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	0.635 mm
Terminal Position	DUAL
VCC (Max)(V)	5.5
VCC (Min)(V)	2
Width	4.4 mm
tpd_tpz (Typ.)(nsec)	3.3
グループ	TC74VHC
データシート
ピン数	20
ライフサイクル
機能1	Buffer
機能2	Schmitt Buffer
面実装区分	Y
