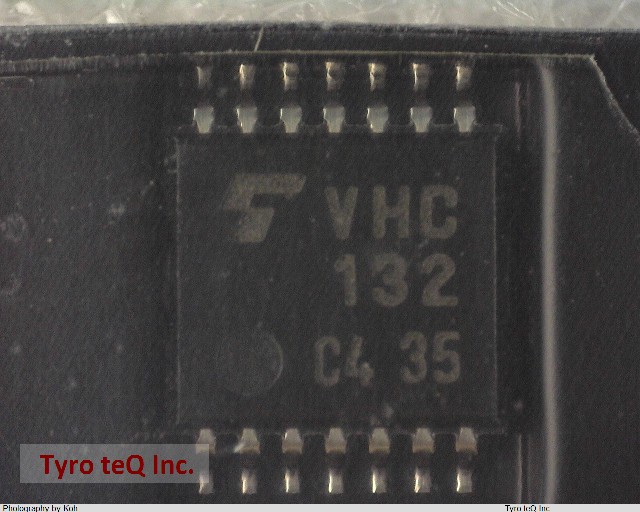

TC74VHC132FT データシート

Name: TC74VHC132FT
Brand: TOSHIBA
SKU: 300008138-0000-0000-0000

TC74VHC132FT - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74VHCシリーズ|パッケージ : TSSOP

6時間41分後以内に見積もり依頼を頂ければ、
04月26日(金) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC74VHC132FT の詳細情報

型番	TC74VHC132FT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Family	AHC/VHC
IO (Min)(mA)	8
JESD-30 Code	R-PDSO-G14
JESD-609 Code	e4
Length	5 mm
Load Capacitance (CL)	50 pF
Logic IC Type	NAND GATE
Max I(ol)	0.008 Amp
Number of Functions	4
Number of Inputs	2
Number of Terminals	14
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP14,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	2/5.5 V
Prop. Delay@Nom-Sup	11 ns
Propagation Delay (tpd)	11 ns
Qualification Status	Not Qualified
Schmitt Trigger	YES
Seated Height-Max	1.2 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	5.5 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	3.3 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	GULL WING
Terminal Pitch	0.65 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	5.5
VCC (Min)(V)	2
Width	4.4 mm
tpd_tpz (Typ.)(nsec)	4.9
グループ	TC74VHC
データシート
ピン数	14
ライフサイクル
機能1	Gate
機能2	Schmitt NAND
面実装区分	Y
