TC74VHC00FT データシート Toshiba

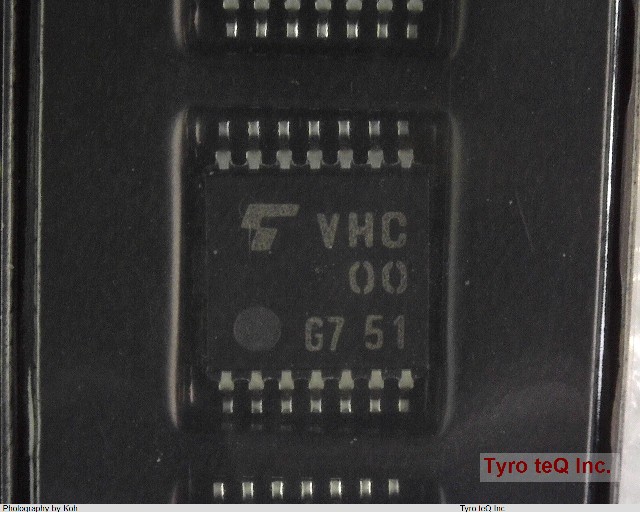

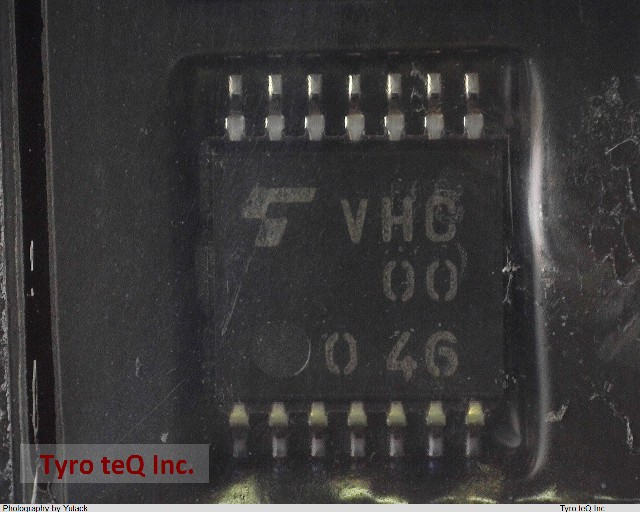

TC74VHC00FT
TC74VHC00FT

TC74VHC00FT - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74VHCシリーズ|パッケージ : TSSOP

1

65時間27分後 以内に見積もり依頼を頂ければ、
04月02日(火) 9:00 までに見積もり回答いたします。

TC74VHC00FT の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC74VHC00FT
メーカーTOSHIBA
カテゴリその他-汎用IC
種別CMOSロジックIC
データシートProduct_list_pdf
Family AHC/VHC
IO (Min)(mA) 8
JESD-30 Code R-PDSO-G14
JESD-609 Code e0
Length 5 mm
Load Capacitance (CL) 50 pF
Logic IC Type NAND GATE
Max I(ol) 0.008 Amp
Number of Functions 4
Number of Inputs 2
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Package Body Material PLASTIC/EPOXY
Package Code TSSOP
Package Equivalence Code TSSOP14,.25
Package Shape RECTANGULAR
Package Style SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method TR
Peak Reflow Temperature (Cel) 240
Power Supplies 2/5.5 V
Prop. Delay@Nom-Sup 8.5 ns
Propagation Delay (tpd) 8.5 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 1.2 mm
Sub Category Gates
Supply Voltage-Max (Vsup) 5.5 V
Supply Voltage-Min (Vsup) 2 V
Supply Voltage-Nom (Vsup) 3.3 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form GULL WING
Terminal Pitch 0.65 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) 40
VCC (Max)(V) 5.5
VCC (Min)(V) 2
Width 4.4 mm
tpd_tpz (Typ.)(nsec) 3.7
グループ TC74VHC
データシート
ピン数 14
ライフサイクル
機能1 Gate
機能2 NAND
面実装区分 Y
