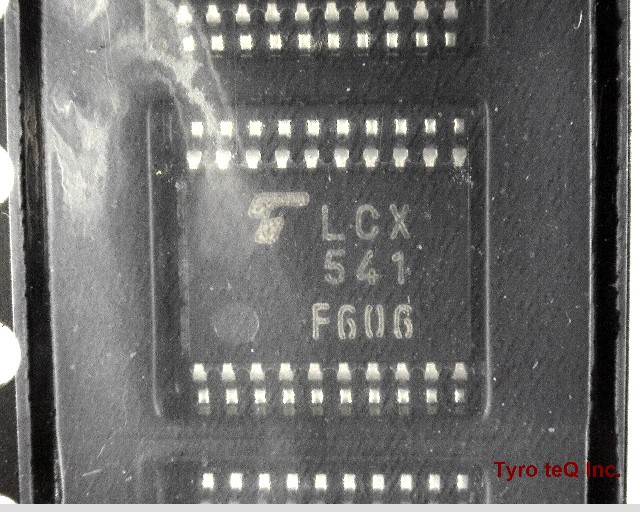

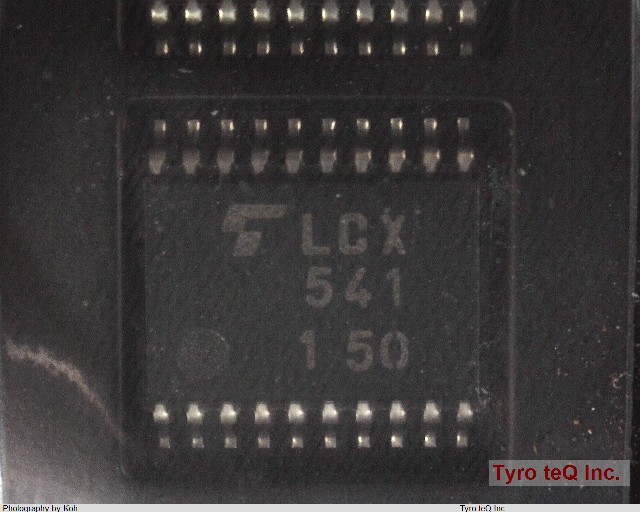

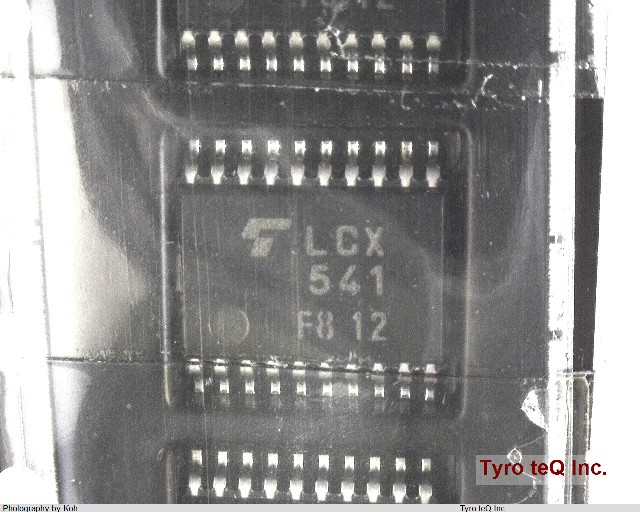

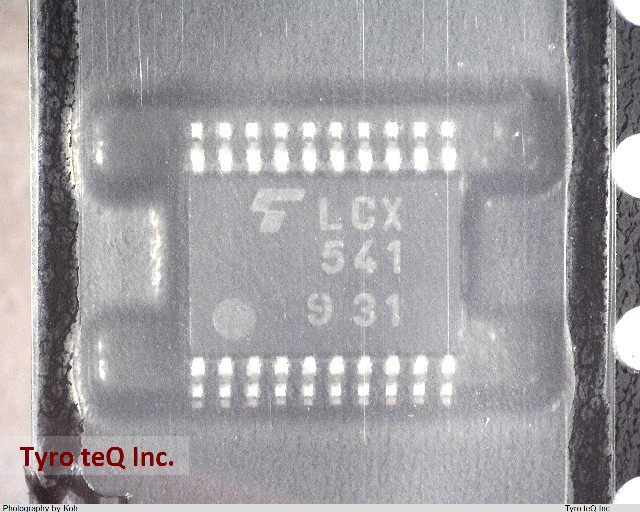

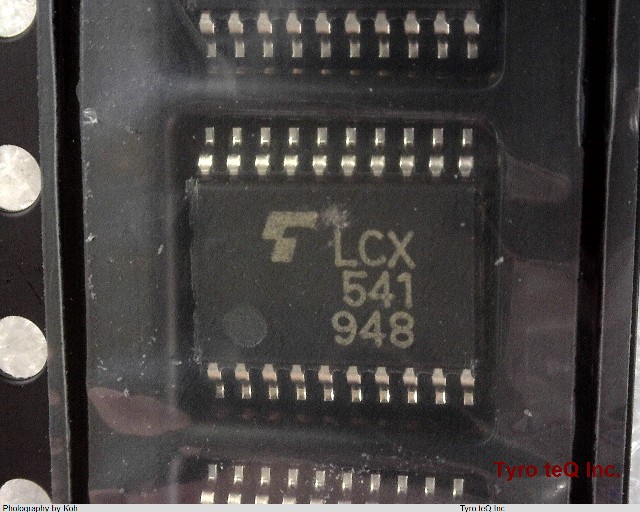

TC74LCX541FT データシート

Name: TC74LCX541FT
Brand: TOSHIBA
SKU: 300000362-0000-0000-0000

TC74LCX541FT - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

低電圧CMOSロジックIC | 74LCXシリーズ|パッケージ : TSSOP

TC74LCX541FT の詳細情報

仕様・詳細
メーカー情報

型番	TC74LCX541FT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	低電圧CMOSロジックIC
データシート
Control Type	ENABLE LOW
Family	LVC/LCX/Z
JESD-30 Code	R-PDSO-G20
JESD-609 Code	e4
Length	6.5 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUS DRIVER
Max I(ol)	0.024 Amp
Number of Bits	8
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	SOP
Package Equivalence Code	TSSOP20,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	260
Power Supplies	3.3 V
Prop. Delay@Nom-Sup	6.5 ns
Propagation Delay (tpd)	25 ns
Qualification Status	Not Qualified
Seated Height-Max	1.2 mm
Sub Category	Bus Driver/Transceivers
Supply Voltage-Max (Vsup)	3.6 V
Supply Voltage-Min (Vsup)	1.65 V
Supply Voltage-Nom (Vsup)	1.8 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	NICKEL PALLADIUM GOLD
Terminal Form	GULL WING
Terminal Pitch	0.65 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	40
Width	4.4 mm
description	低電圧(3.3V)駆動のCMOS8ビットバスバッファです。全入出力ともにパワーダウンプロテクション機能があります。3.3Vと5Vとの2電源を持つシステムでのインタフェースです。保護回路内蔵です。
package	TSSOP20-P-0044-0.65A
メーカー	TOSHIBA
出力電流	\|IOH\|/IOL . 24 mA (最小) (VCC . 3.0 V)
動作電源電圧	VCC . 1.65~3.6 V
高ラッチアップ耐量	±500 mA 以上
高速動作	tpd . 6.5 ns (最大) (VCC . 3.0~3.6 V)
