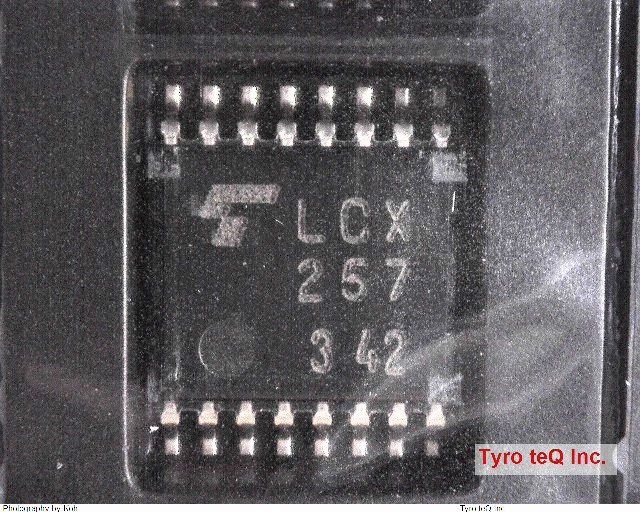

TC74LCX257FT データシート

Name: TC74LCX257FT
Brand: TOSHIBA
SKU: 300008066-0000-0000-0000

TC74LCX257FT - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

低電圧CMOSロジックIC | 74LCXシリーズ|パッケージ : TSSOP

TC74LCX257FT の詳細情報

型番	TC74LCX257FT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	低電圧CMOSロジックIC
データシート
Family	LVC/LCX/Z
IO (Min)(mA)	24
JESD-30 Code	R-PDSO-G16
JESD-609 Code	e0
Length	5 mm
Load Capacitance (CL)	50 pF
Logic IC Type	MULTIPLEXER
Max I(ol)	0.024 Amp
Number of Functions	4
Number of Inputs	2
Number of Outputs	1
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP16,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	3.3 V
Prop. Delay@Nom-Sup	6 ns
Propagation Delay (tpd)	6.5 ns
Qualification Status	Not Qualified
Seated Height-Max	1.2 mm
Sub Category	Multiplexer/Demultiplexers
Supply Voltage-Max (Vsup)	3.6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	2.7 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	GULL WING
Terminal Pitch	0.65 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	3.6
VCC (Min)(V)	2
Width	4.4 mm
tpd_tpz (Typ.)(nsec)
グループ	TC74LCX
データシート
ピン数	16
ライフサイクル
機能1	Multiplexer
機能2	2-Channel Multiplexer
面実装区分	Y
