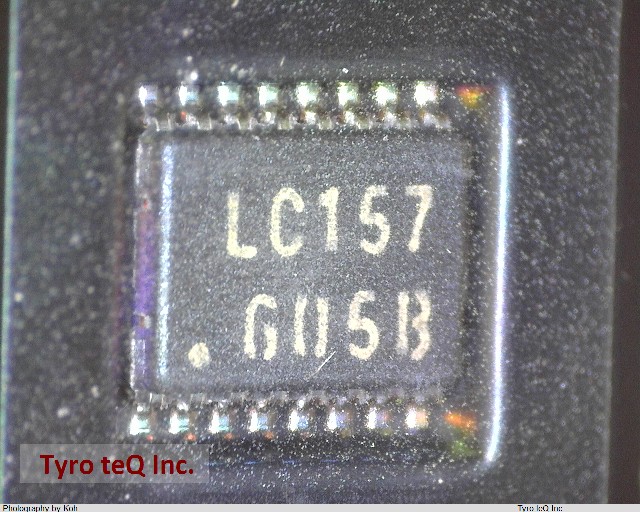

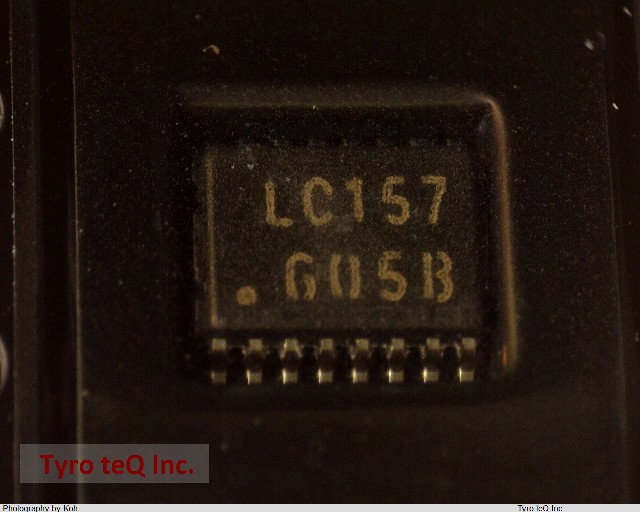

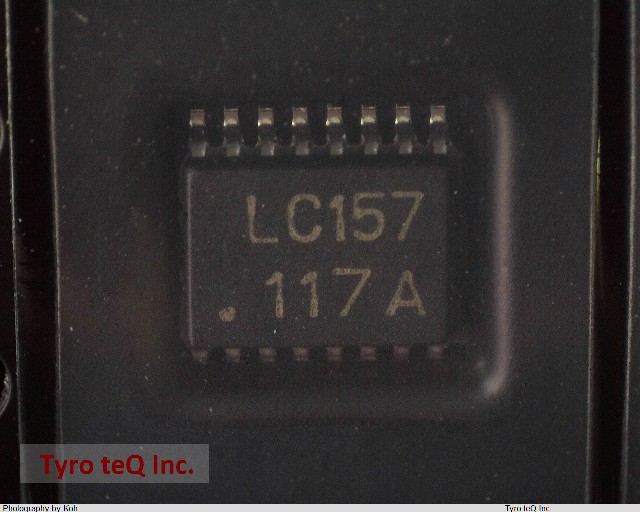

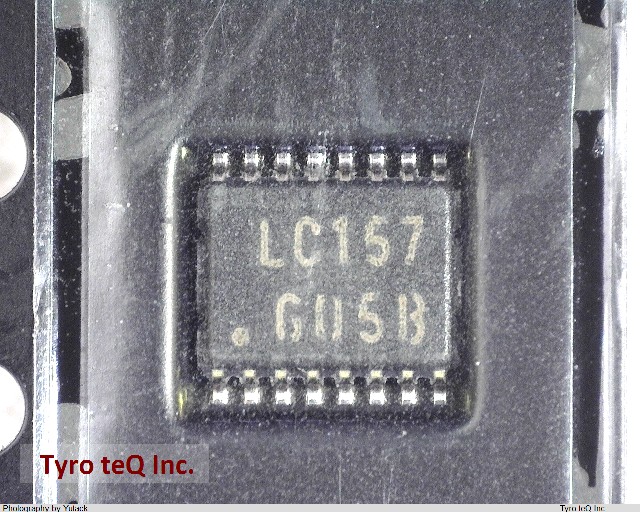

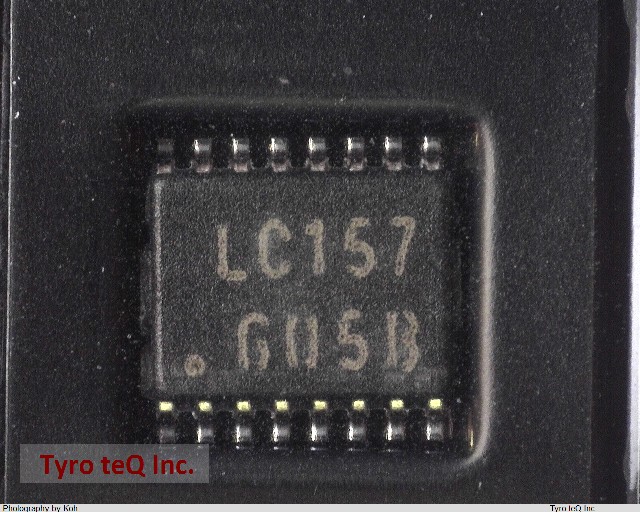

TC74LCX157FK データシート

Name: TC74LCX157FK
Brand: TOSHIBA
SKU: 300377464-0000-0000-0000

TC74LCX157FK - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

低電圧CMOSロジックIC | 74LCXシリーズ|パッケージ : US

TC74LCX157FK の詳細情報

型番	TC74LCX157FK
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	低電圧CMOSロジックIC
データシート
Family	LVC/LCX/Z
IBIS	IBIS
IO (Min)(mA)	24
JESD-30 Code	R-PDSO-G16
Length	4 mm
Load Capacitance (CL)	50 pF
Logic IC Type	MULTIPLEXER
Max I(ol)	0.024 Amp
Number of Functions	4
Number of Inputs	2
Number of Outputs	1
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP16,.16,20
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	3.3 V
Prop. Delay@Nom-Sup	5.8 ns
Propagation Delay (tpd)	6.3 ns
Qualification Status	Not Qualified
Seated Height-Max	1 mm
Sub Category	Multiplexer/Demultiplexers
Supply Voltage-Max (Vsup)	3.6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	2.7 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	0.5 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	3.6
VCC (Min)(V)	1.65
Width	3 mm
tpd_tpz (Typ.)(nsec)
グループ	TC74LCX
ピン数	16
回路数	4
機能1	Multiplexer
機能2	2-Channel Multiplexer
面実装区分	Y
