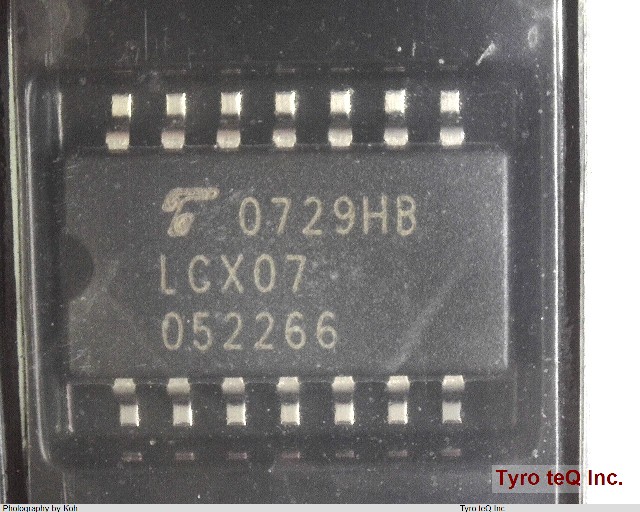

TC74LCX07F(F) データシート Toshiba

TC74LCX07F(F) - TOSHIBA の商品詳細ページです。

1
No Image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

F:RoHS品|低電圧CMOSロジックIC | 74LCXシリーズ|パッケージ : SOP

TC74LCX07F(F) の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC74LCX07F(F)
メーカーTOSHIBA
カテゴリその他-汎用IC
種別低電圧CMOSロジックIC
データシートProduct_list_pdf
IO (Min)(mA) 24
JESD-30 Code R-PDSO-G14
Load Capacitance (CL) 50 pF
Logic IC Type BUFFER
Max I(ol) 0.024 Amp
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Output Characteristics OPEN-DRAIN
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP14,.3
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Packing Method TUBE
Power Supplies 3.3 V
Prop. Delay@Nom-Sup 3.7 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Sub Category Gates
Supply Voltage-Nom (Vsup) 3.3 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
VCC (Max)(V) 5.5
VCC (Min)(V) 1.65
tpd_tpz (Typ.)(nsec)
グループ TC74LCX
データシート
ピン数 14
ライフサイクル
機能1 Gate
機能2 Buffer (Open Drain)
面実装区分 Y
会社名称株式会社東芝
設立1875年7月
資本金4,399億円
所在地東京都港区芝浦1-1-1
URLhttp://www.semicon.toshiba.co.jp/eng/
