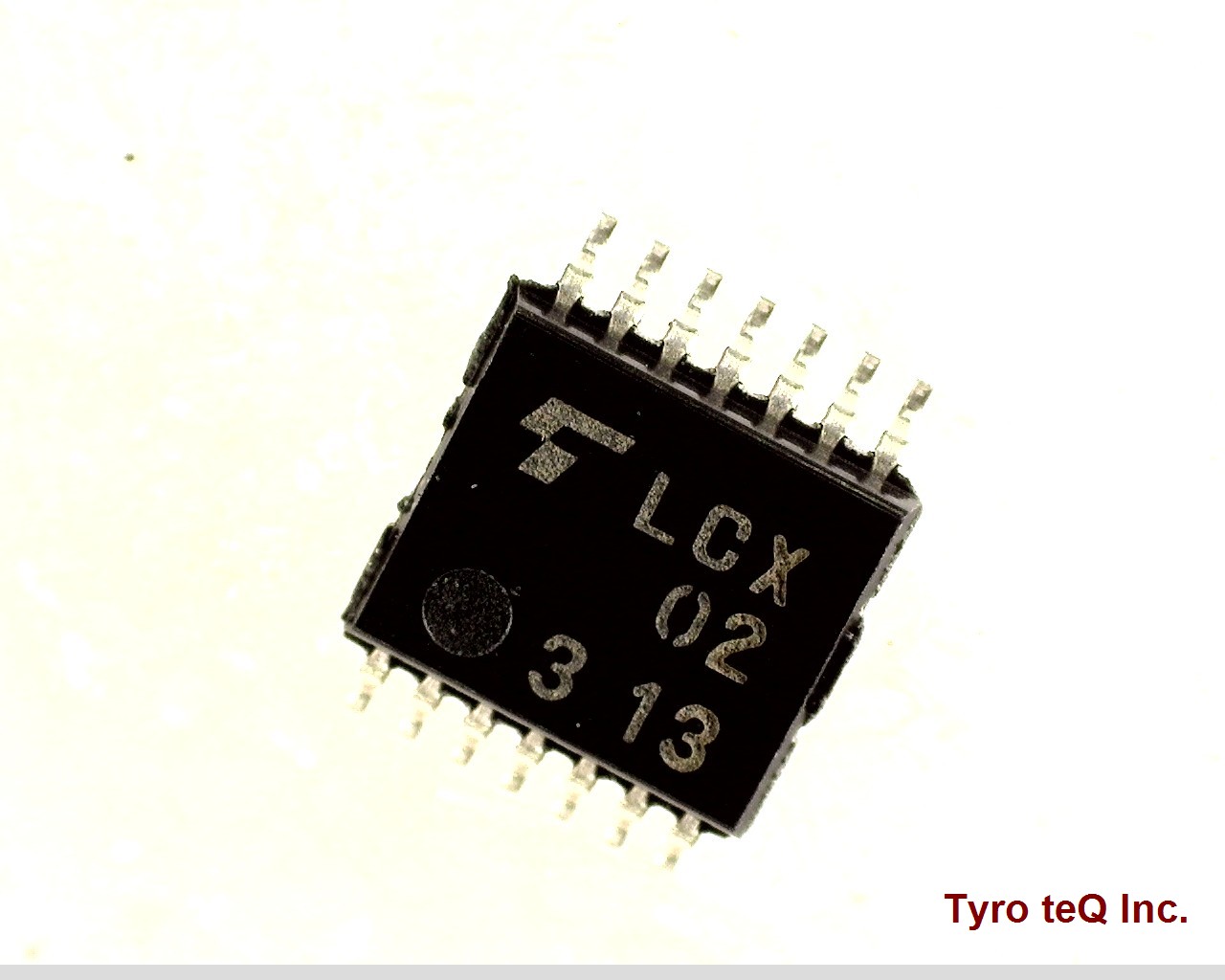

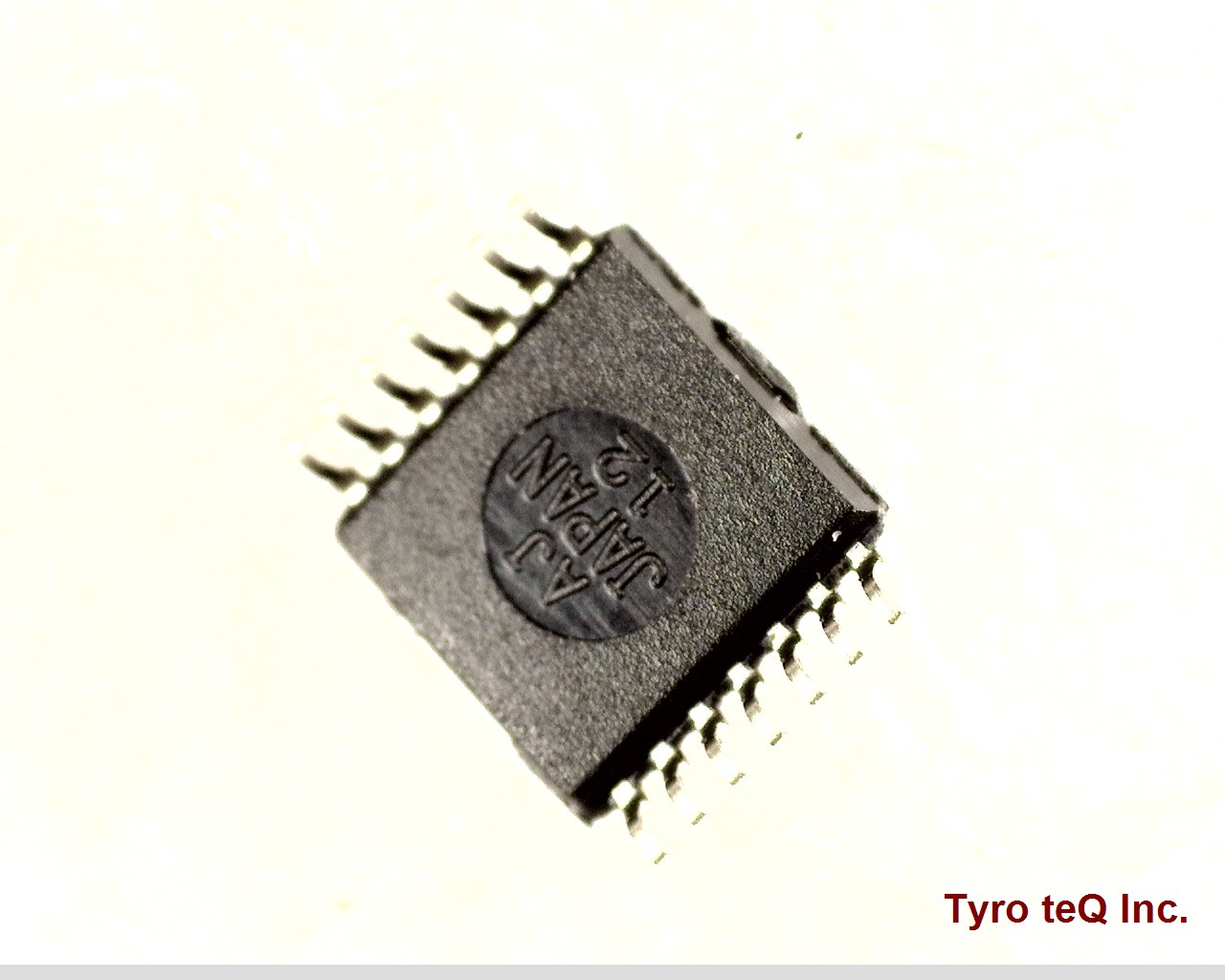

TC74LCX02FT データシート

Name: TC74LCX02FT
Brand: TOSHIBA
SKU: 300019167-0000-0000-0000

TC74LCX02FT - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

低電圧CMOSロジックIC | 74LCXシリーズ|パッケージ : TSSOP

TC74LCX02FT の詳細情報

型番	TC74LCX02FT
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	低電圧CMOSロジックIC
データシート
Family	LVC/LCX/Z
IO (Min)(mA)	24
JESD-30 Code	R-PDSO-G14
JESD-609 Code	e0
Length	5 mm
Load Capacitance (CL)	25 pF
Logic IC Type	NOR GATE
Max I(ol)	0.024 Amp
Number of Functions	4
Number of Inputs	2
Number of Terminals	14
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	TSSOP
Package Equivalence Code	TSSOP14,.25
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	3.3 V
Prop. Delay@Nom-Sup	5.2 ns
Propagation Delay (tpd)	6 ns
Qualification Status	Not Qualified
Schmitt Trigger	NO
Seated Height-Max	1.2 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	3.6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	2.7 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	GULL WING
Terminal Pitch	0.635 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	3.6
VCC (Min)(V)	1.65
Width	4.4 mm
tpd_tpz (Typ.)(nsec)
グループ	TC74LCX
データシート
ピン数	14
ライフサイクル
機能1	Gate
機能2	NOR
面実装区分	Y
