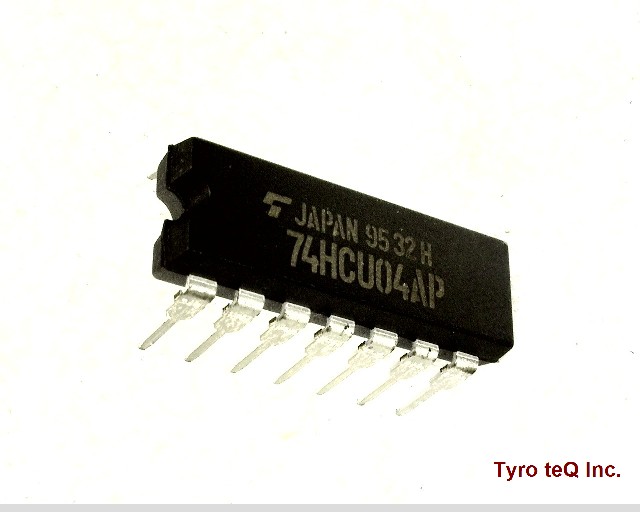

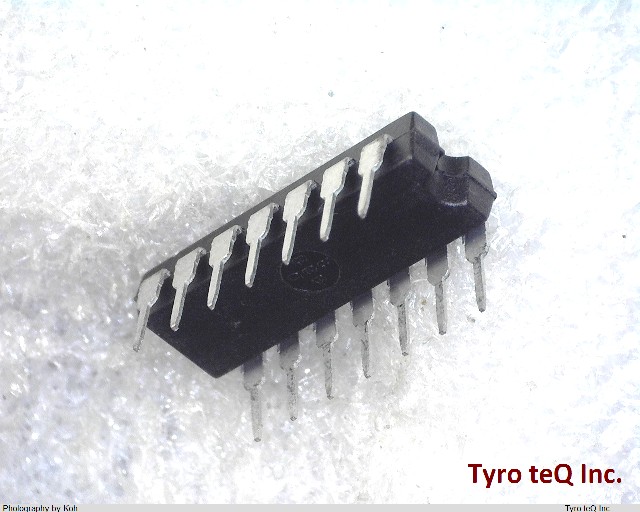

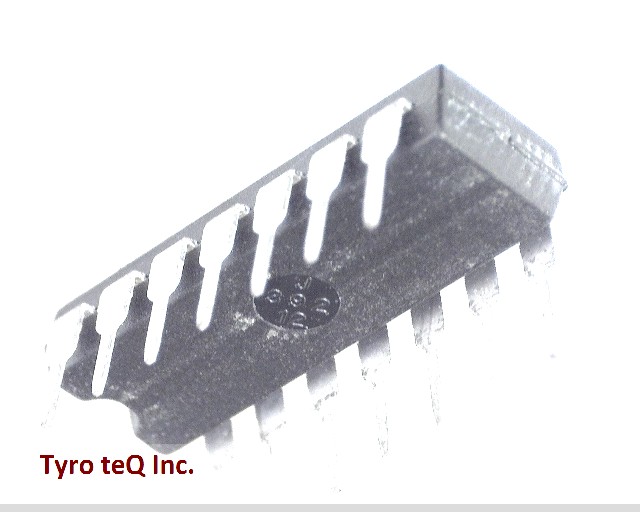

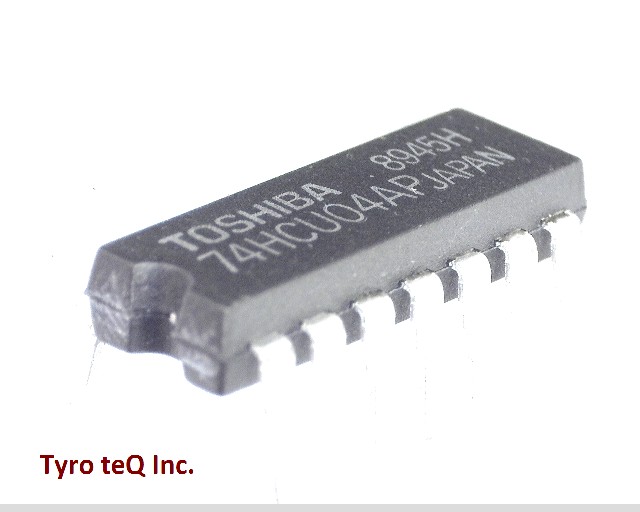

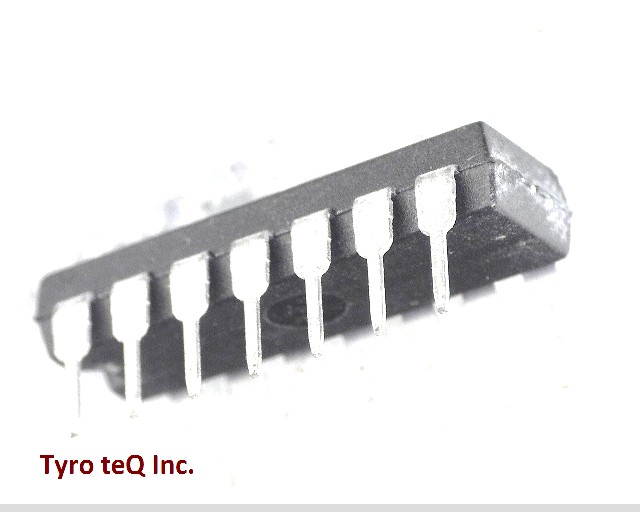

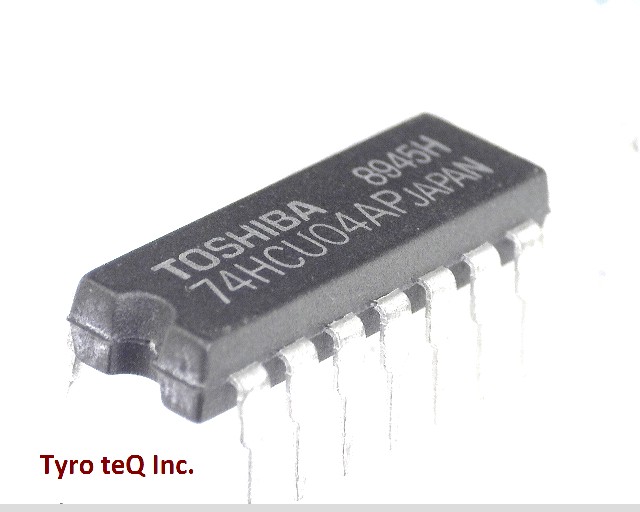

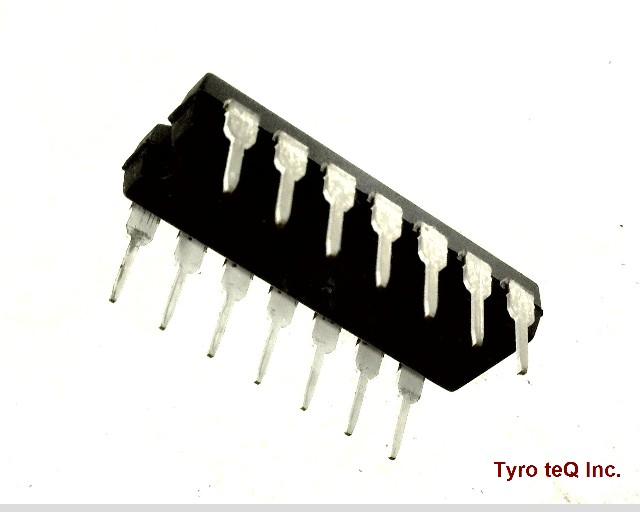

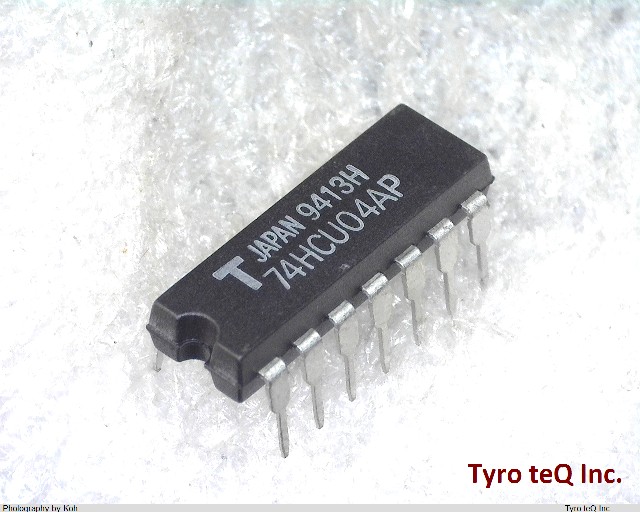

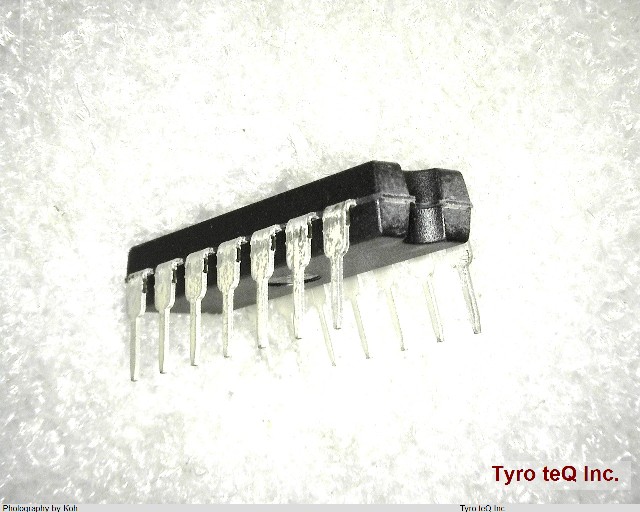

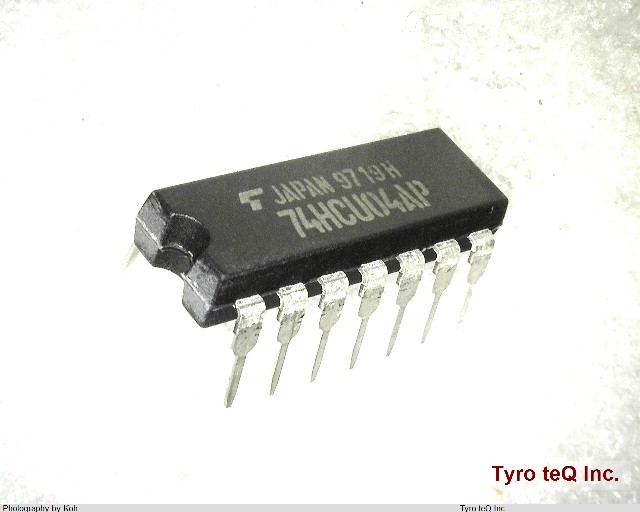

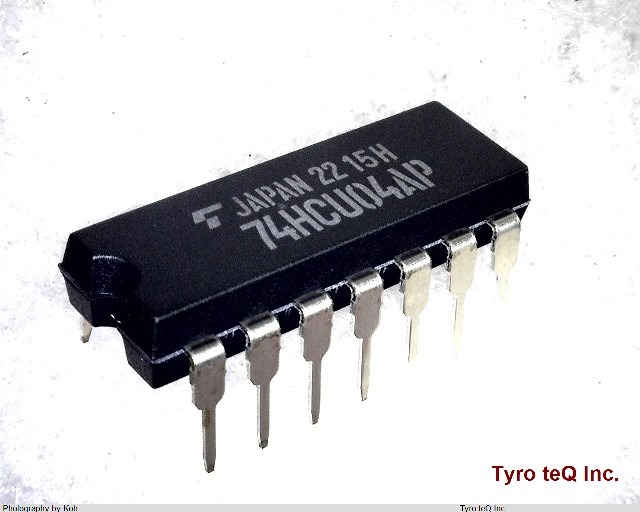

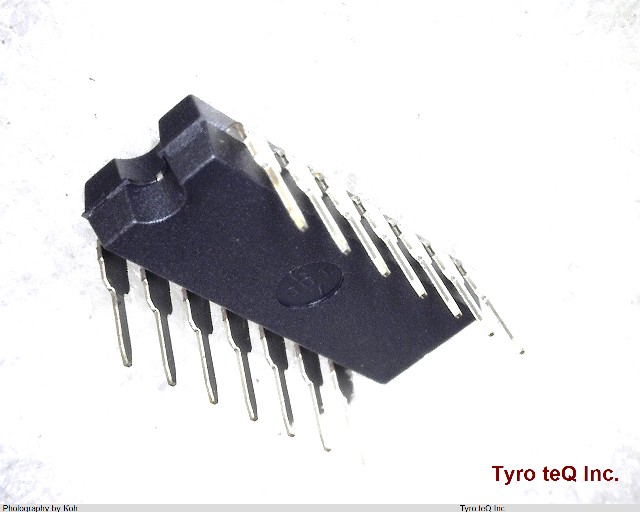

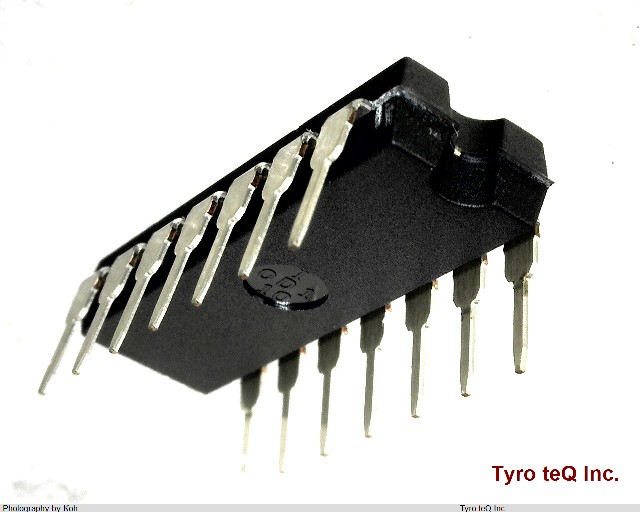

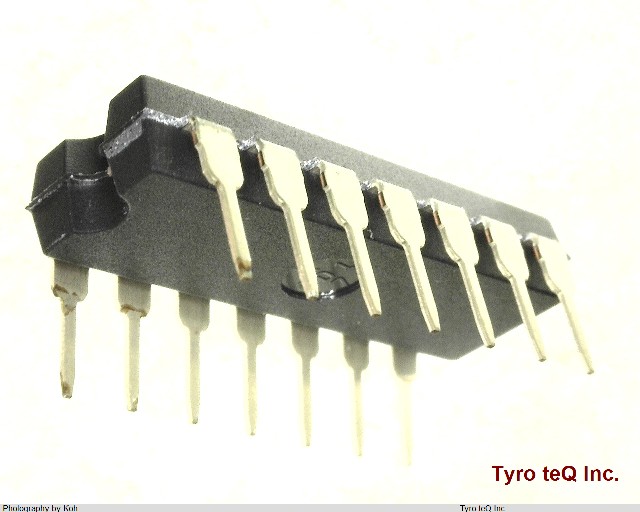

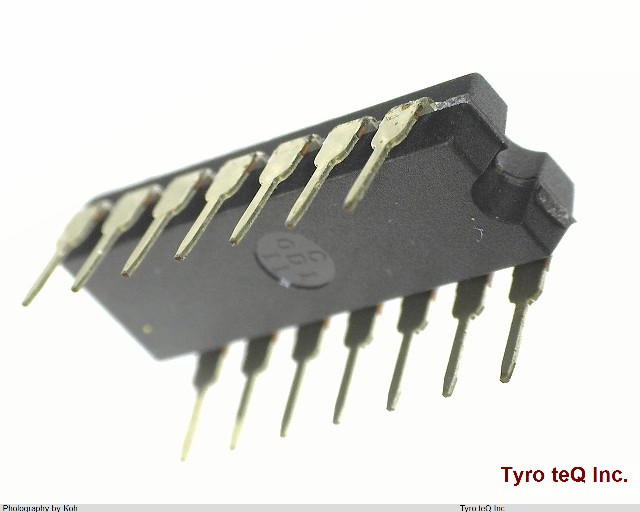

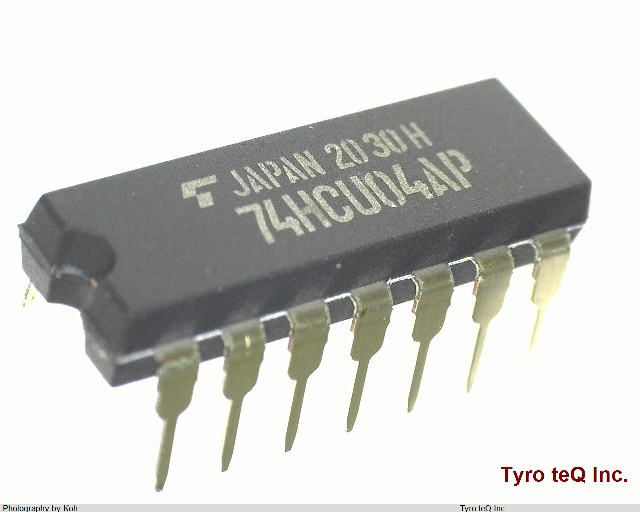

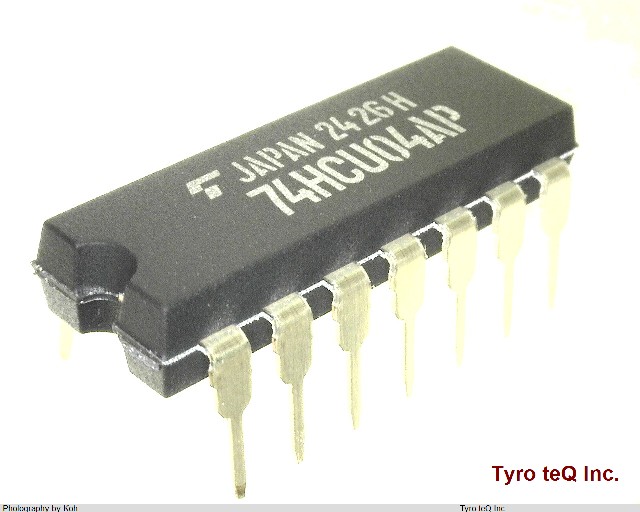

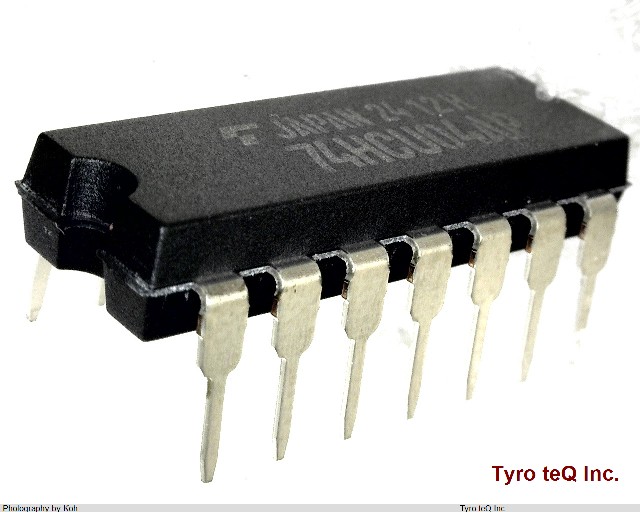

TC74HCU04AP データシート

Name: TC74HCU04AP
Brand: TOSHIBA
SKU: 300000360-0000-0000-0000

TC74HCU04AP - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74HCシリーズ|パッケージ : DIP

47時間4分後以内に見積もり依頼を頂ければ、
04月23日(火) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC74HCU04AP の詳細情報

型番	TC74HCU04AP
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Family	HC
IBIS	IBIS
IO (Min)(mA)	4
JESD-30 Code	R-PDIP-T14
Length	19.25 mm
Load Capacitance (CL)	50 pF
Logic IC Type	INVERTER
Max I(ol)	0.0052 Amp
Number of Functions	6
Number of Inputs	1
Number of Terminals	14
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP14,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	2/6 V
Power Supply Current-Max (ICC)	50 mA
Prop. Delay@Nom-Sup	15 ns
Propagation Delay (tpd)	75 ns
Qualification Status	Not Qualified
Schmitt Trigger	NO
Seated Height-Max	4.45 mm
Sub Category	Gates
Supply Voltage-Max (Vsup)	6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	4.5 V
Surface Mount	NO
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	6
VCC (Min)(V)	2
Width	7.62 mm
tpd_tpz (Typ.)(nsec)	4
グループ	TC74HC
ピン数	14
回路数	6
機能1	Gate
機能2	Inverter
面実装区分	N
