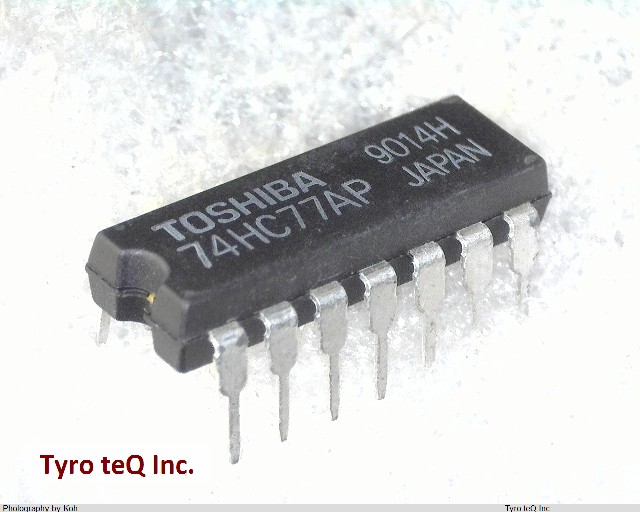

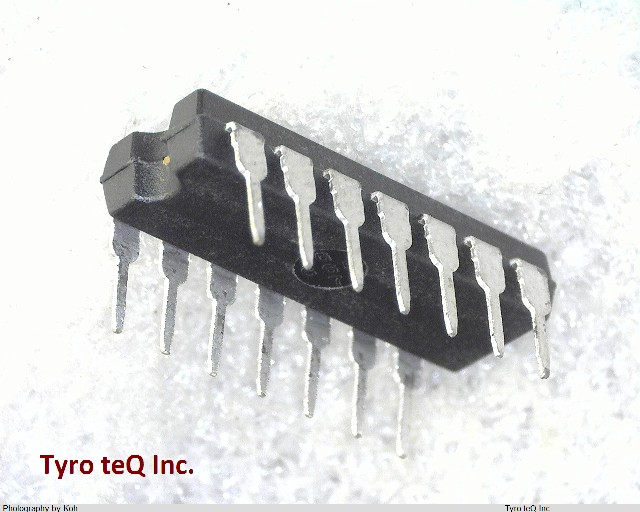

TC74HC77AP
  • TC74HC77AP
  • TC74HC77AP
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • no_image
  • 個
２営業日以内に回答いたします
この商品のお問い合わせ

CMOSロジックIC | 74HCシリーズ|パッケージ : DIP

TC74HC77AP の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC74HC77AP
メーカーTOSHIBA
種別CMOSロジックIC
データシートProduct_list_pdf
Family HC/UH
JESD-30 Code R-PDIP-T14
JESD-609 Code e0
Length 19.25 mm
Load Capacitance (CL) 50 pF
Logic IC Type D LATCH
Max I(ol) 0.004 Amp
Number of Bits 2
Number of Functions 2
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Output Polarity TRUE
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Power Supplies 2/6 V
Prop. Delay@Nom-Sup 25 ns
Propagation Delay (tpd) 25 ns
Qualification Status Not Qualified
Seated Height-Max 4.45 mm
Sub Category FF/Latches
Supply Voltage-Max (Vsup) 6 V
Supply Voltage-Min (Vsup) 2 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish Tin/Lead (Sn/Pb)
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Trigger Type HIGH LEVEL
Width 7.62 mm
