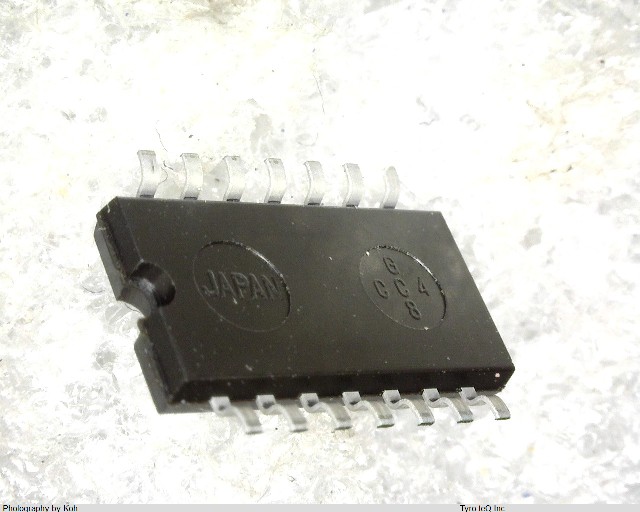

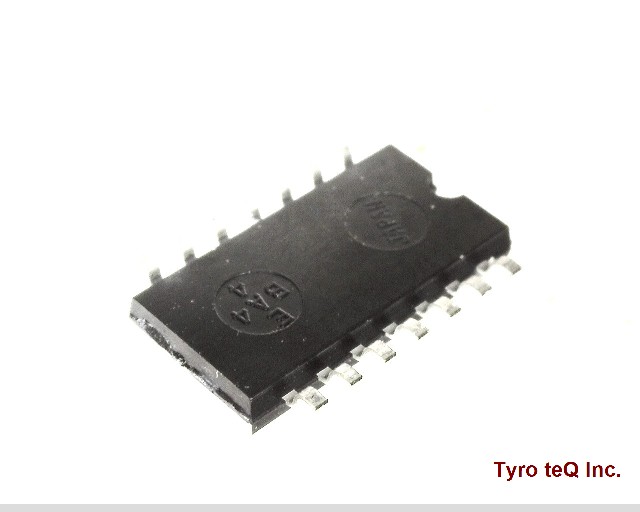

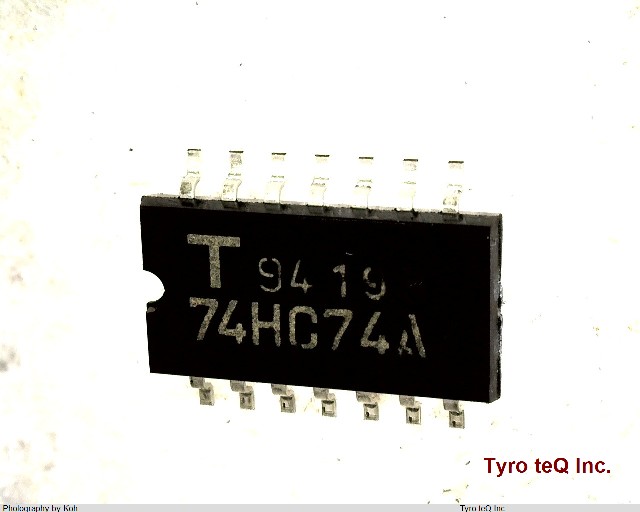

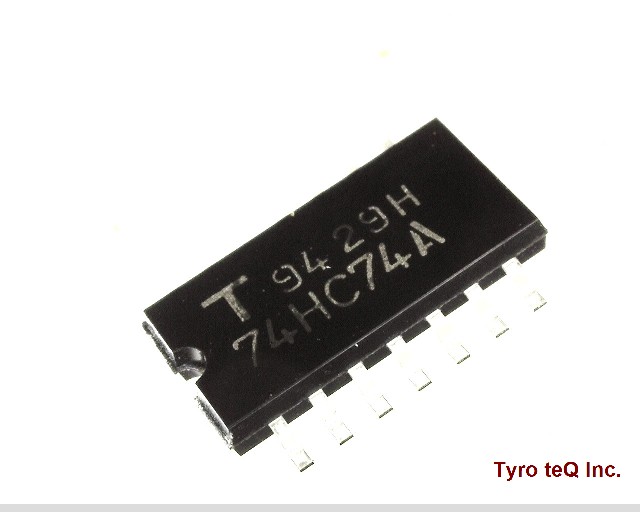

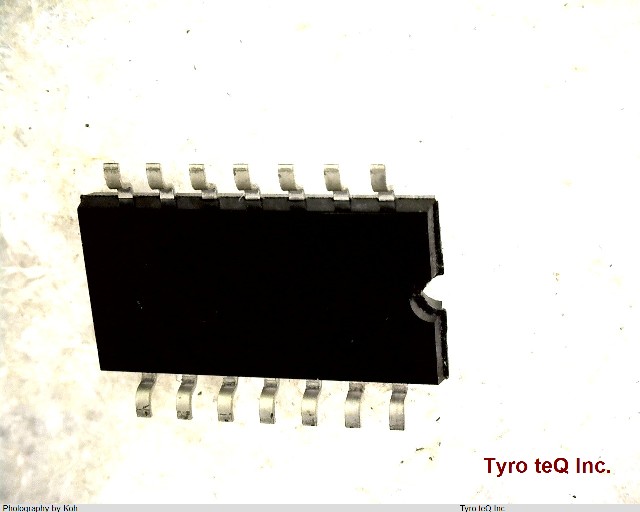

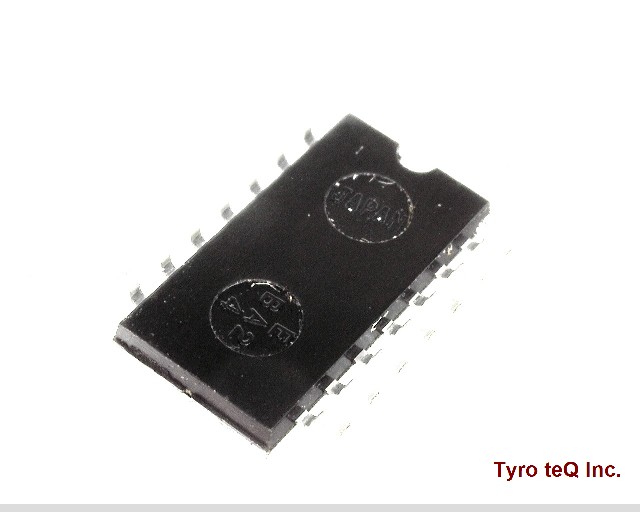

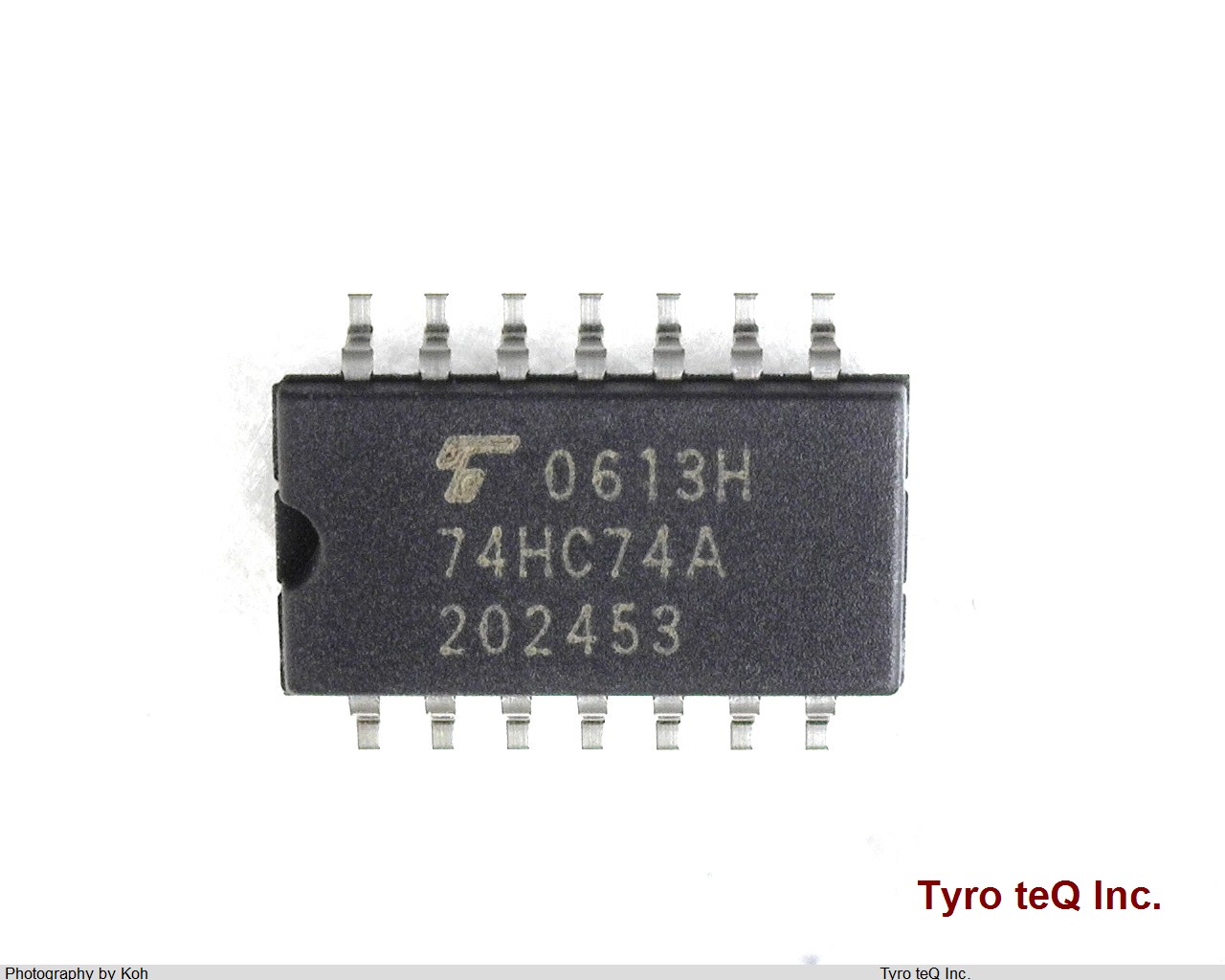

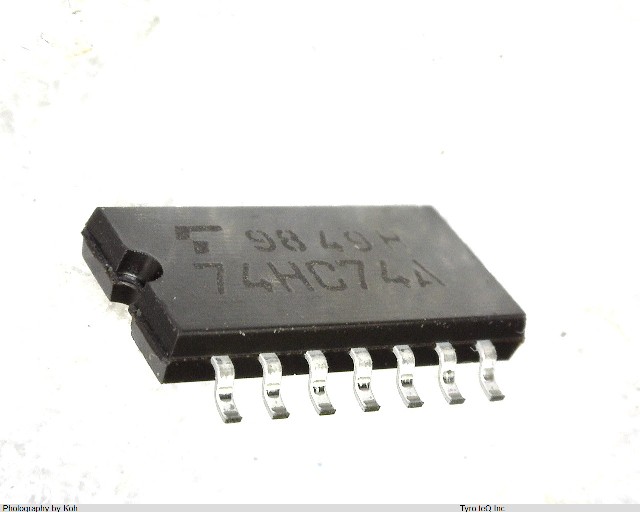

型番 | TC74HC74AF |
---|---|
メーカー | TOSHIBA |
カテゴリ | その他-汎用IC |
種別 | CMOSロジックIC |
データシート | |
Additional Feature | NOT AVAILABLE IN JAPAN |
Family | HC/UH |
IBIS | IBIS |
IO (Min)(mA) | 4 |
JESD-30 Code | R-PDSO-G14 |
JESD-609 Code | e0 |
Length | 8.65 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | D FLIP-FLOP |
Max Frequency@Nom-Sup | 25000000 Hz |
Max I(ol) | 0.004 Amp |
Number of Bits | 1 |
Number of Functions | 2 |
Number of Terminals | 14 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Output Polarity | COMPLEMENTARY |
Package Body Material | PLASTIC/EPOXY |
Package Code | SOP |
Package Equivalence Code | SOP14,.3 |
Package Shape | RECTANGULAR |
Package Style | SMALL OUTLINE Meter |
Packing Method | TR |
Peak Reflow Temperature (Cel) | 240 |
Power Supplies | 2/6 V |
Propagation Delay (tpd) | 38 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 1.75 mm |
Sub Category | FF/Latches |
Supply Voltage-Max (Vsup) | 6 V |
Supply Voltage-Min (Vsup) | 2 V |
Supply Voltage-Nom (Vsup) | 4.5 V |
Surface Mount | YES |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Finish | TIN COPPER/TIN SILVER |
Terminal Form | GULL WING |
Terminal Pitch | 1.27 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
Trigger Type | POSITIVE EDGE |
VCC (Max)(V) | 6 |
VCC (Min)(V) | 2 |
Width | 3.9 mm |
fmax-Min | 25 MHz |
tpd_tpz (Typ.)(nsec) | 13 |
グループ | TC74HC |
ピン数 | 14 |
回路数 | 2 |
機能1 | Flip-Flop |
機能2 | D-Type Flip-Flop |
面実装区分 | Y |
