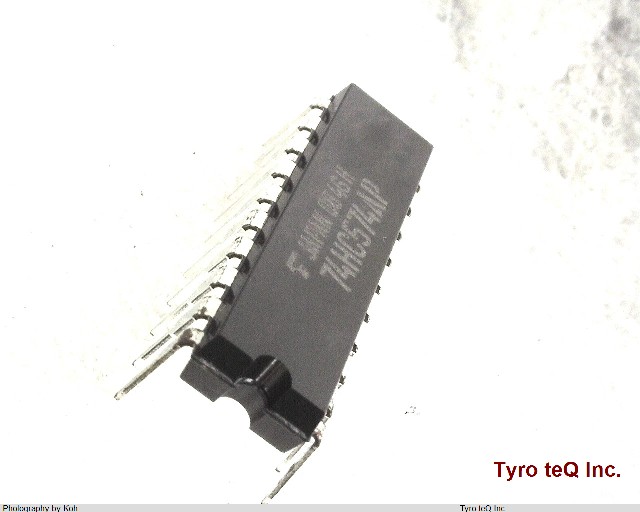

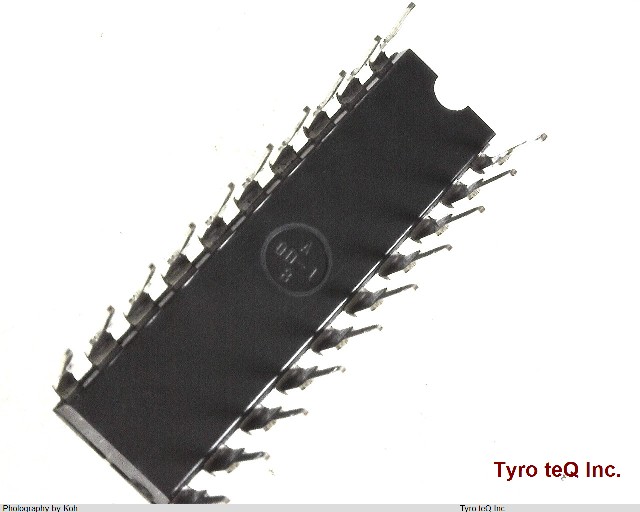

TC74HC574AP(F)

Name: TC74HC574AP(F)
Brand: TOSHIBA
SKU: 300222802-0000-0000-0000

TC74HC574AP(F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

F:RoHS品|CMOSロジックIC | 74HCシリーズ|パッケージ : DIP

TC74HC574AP(F) の詳細情報

仕様・詳細
メーカー情報

型番	TC74HC574AP(F)
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
Family	HC/UH
JESD-30 Code	R-PDIP-T20
Length	24.6 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUS DRIVER
Max Frequency@Nom-Sup	24000000 Hz
Max I(ol)	0.006 Amp
Number of Bits	8
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP20,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Packing Method	TUBE
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	2/6 V
Propagation Delay (tpd)	240 ns
Qualification Status	Not Qualified
Seated Height-Max	4.45 mm
Sub Category	FF/Latches
Supply Voltage-Max (Vsup)	6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Trigger Type	POSITIVE EDGE
Width	7.62 mm
description	LSTTL に匹敵する速さです。共通のクロック信号と出力イネーブル信号によりコントロールされる高速CMOS8ビットフリップフロップです。非反転出力タイプです。ダイオード内蔵です。
package	:DIP20-P-300-2,54A
バッファ出力	LSTTL 15 個を直接駆動可能
バランスのとれた遅延時間	tpLH .. tpHL
メーカー	TOSHIBA
低消費電流	ICC = 4 μA (最大) (Ta = 25°C)
対称出力インピーダンス	\|IOH\| = IOL = 6 mA (最小)
広い動作電圧範囲	VCC (opr) = 2~6 V
高速動作	fmax = 62 MHz (標準) (VCC = 5 V)
高雑音余裕度	VNIH = VNIL = 28% VCC (最小)
