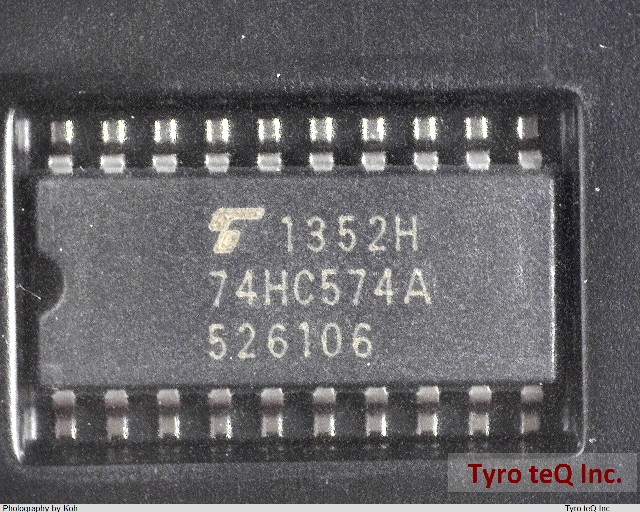

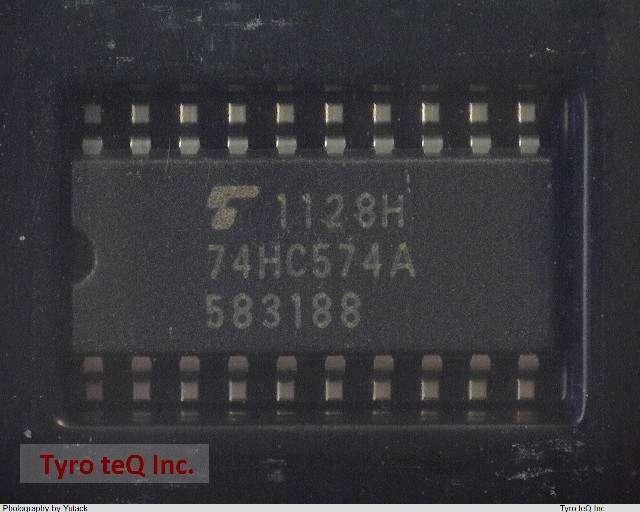

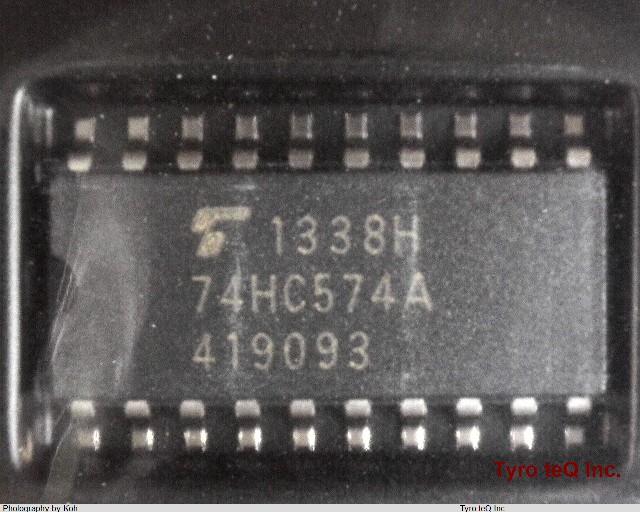

TC74HC574AF(EL,F)

Name: TC74HC574AF(EL,F)
Brand: TOSHIBA
SKU: 300222799-0000-0000-0000

TC74HC574AF(EL,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

EL:エンボスリール左巻 F:RoHS品|CMOSロジックIC | 74HCシリーズ|パッケージ : SOP

TC74HC574AF(EL,F) の詳細情報

型番	TC74HC574AF(EL,F)
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
JESD-30 Code	R-PDSO-G20
Load Capacitance (CL)	50 pF
Logic IC Type	D FLIP-FLOP
Max Frequency@Nom-Sup	24000000 Hz
Max I(ol)	0.006 Amp
Number of Functions	8
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Package Body Material	PLASTIC/EPOXY
Package Code	SOP
Package Equivalence Code	SOP20,.3
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Packing Method	TR
Power Supplies	2/6 V
Qualification Status	Not Qualified
Sub Category	FF/Latches
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	GULL WING
Terminal Pitch	1.27 mm
Terminal Position	DUAL
Trigger Type	POSITIVE EDGE
description	LSTTL に匹敵する速さです。共通のクロック信号と出力イネーブル信号によりコントロールされる高速CMOS8ビットフリップフロップです。非反転出力タイプです。ダイオード内蔵です。
package	SOP20-P-300-1.27A
バッファ出力	LSTTL 15 個を直接駆動可能
バランスのとれた遅延時間	tpLH .. tpHL
メーカー	TOSHIBA
低消費電流	ICC = 4 μA (最大) (Ta = 25°C)
対称出力インピーダンス	\|IOH\| = IOL = 6 mA (最小)
広い動作電圧範囲	VCC (opr) = 2~6 V
高速動作	fmax = 62 MHz (標準) (VCC = 5 V)
高雑音余裕度	VNIH = VNIL = 28% VCC (最小)
