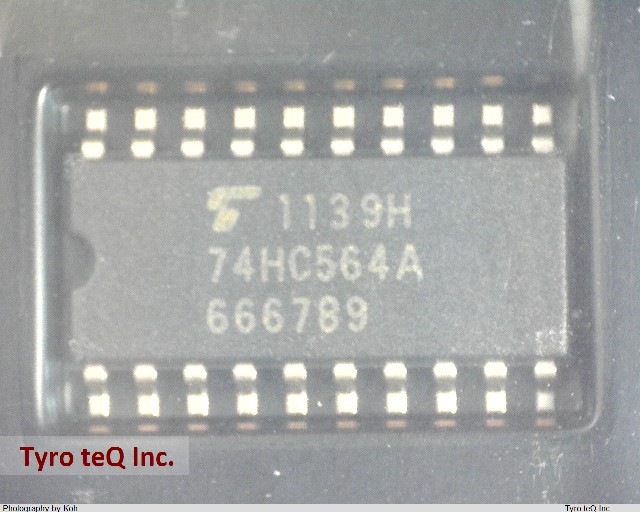

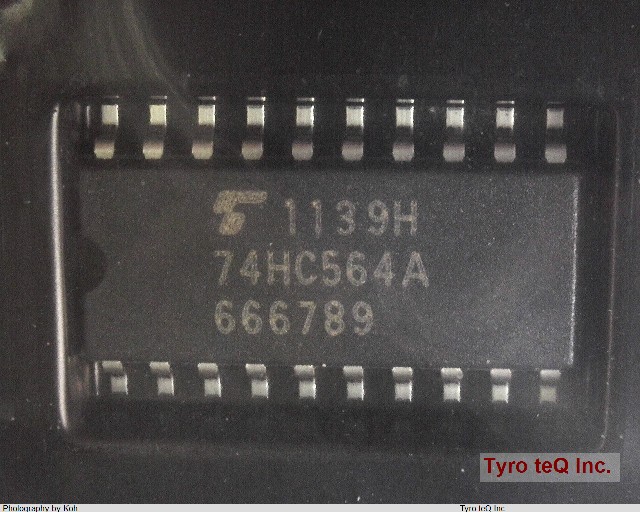

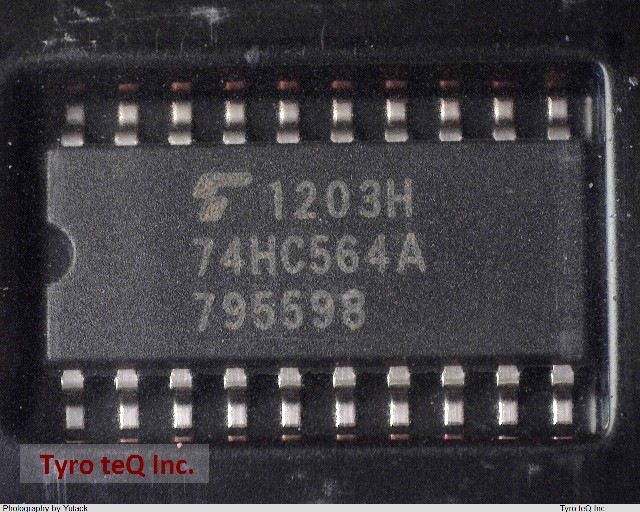

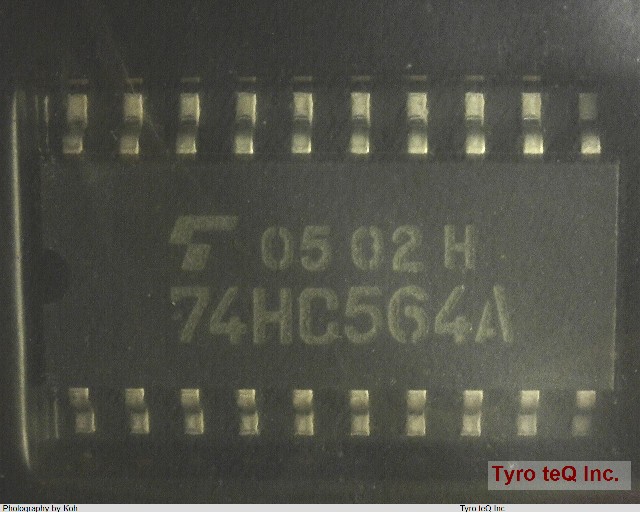

TC74HC564AF データシート

Name: TC74HC564AF
Brand: TOSHIBA
SKU: 300013384-0000-0000-0000

TC74HC564AF - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

CMOSロジックIC | 74HCシリーズ|パッケージ : SOP

TC74HC564AF の詳細情報

仕様・詳細
メーカー情報

型番	TC74HC564AF
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Additional Feature	BROADSIDE VERSION OF 534
Family	HC/UH
JESD-30 Code	R-PDSO-G20
JESD-609 Code	e0
Length	12.8 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUS DRIVER
Max Frequency@Nom-Sup	24000000 Hz
Max I(ol)	0.006 Amp
Number of Bits	8
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	INVERTED
Package Body Material	PLASTIC/EPOXY
Package Code	SOP
Package Equivalence Code	SOP20,.3
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	240
Power Supplies	2/6 V
Propagation Delay (tpd)	38 ns
Qualification Status	Not Qualified
Seated Height-Max	1.8 mm
Sub Category	FF/Latches
Supply Voltage-Max (Vsup)	6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	4.5 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Tin/Lead (Sn/Pb)
Terminal Form	GULL WING
Terminal Pitch	1.27 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Trigger Type	POSITIVE EDGE
Width	5.3 mm
description	LSTTL に匹敵する速さです。共通のクロック信号と出力イネーブル信号によりコントロールされる高速CMOS8ビットフリップフロップです。反転出力タイプです。ダイオード内蔵です。
package	SOP20-P-300-1.27A
バッファ出力	LSTTL 15 個を直接駆動可能
バランスのとれた遅延時間	tpLH .. tpHL
メーカー	TOSHIBA
低消費電流	ICC = 4 μA (最大) (Ta = 25°C)
対称出力インピーダンス	\|IOH\| = IOL = 6 mA (最小)
広い動作電圧範囲	VCC (opr) = 2~6 V
高速動作	fmax = 62 MHz (標準) (VCC = 5 V)
高雑音余裕度	VNIH = VNIL = 28% VCC (最小)
