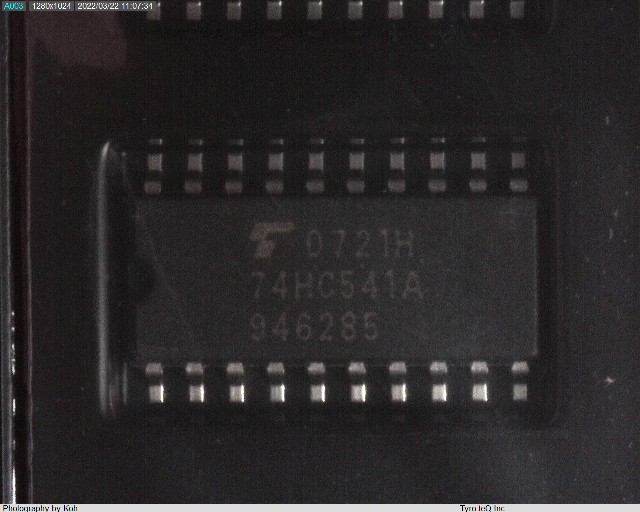

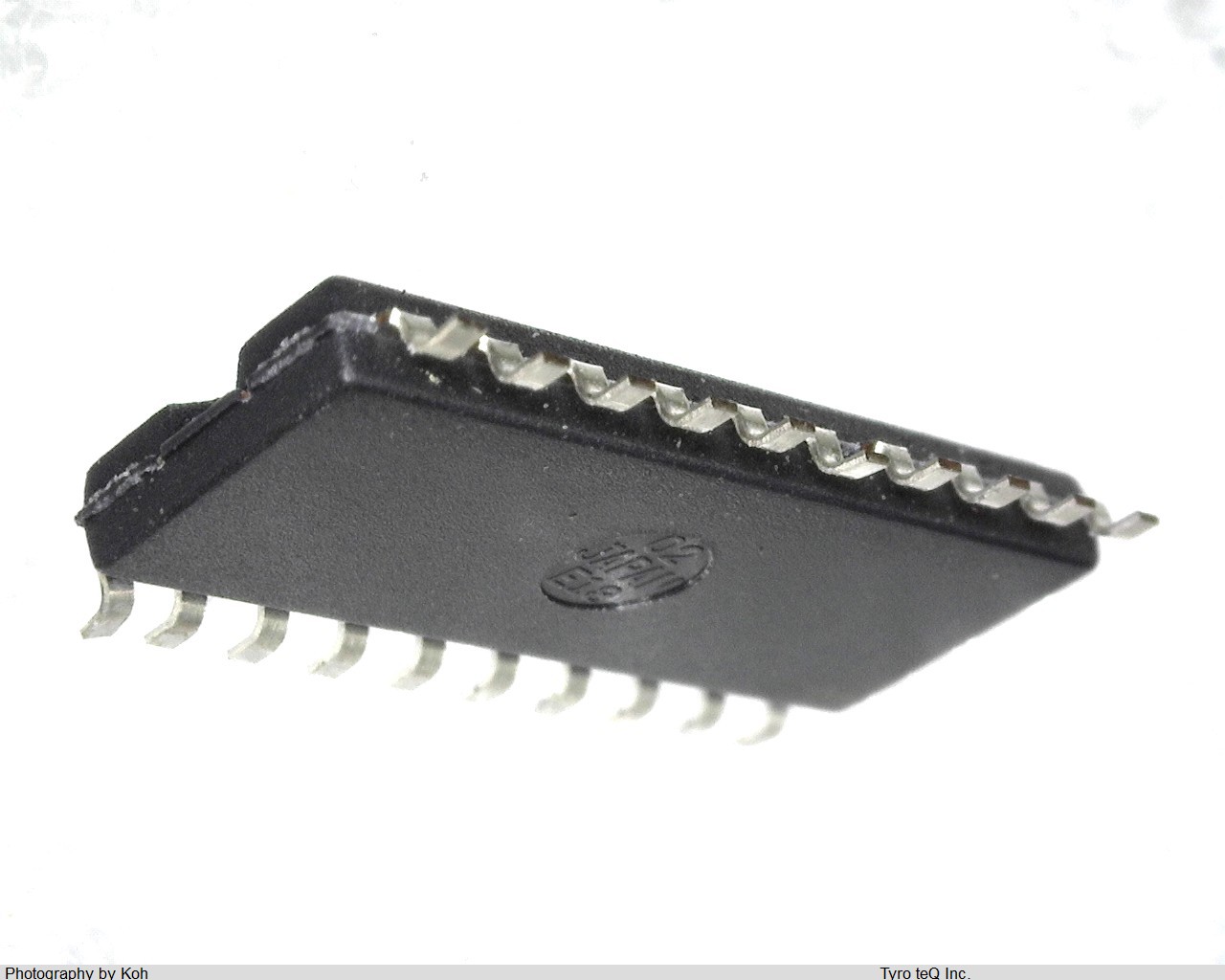

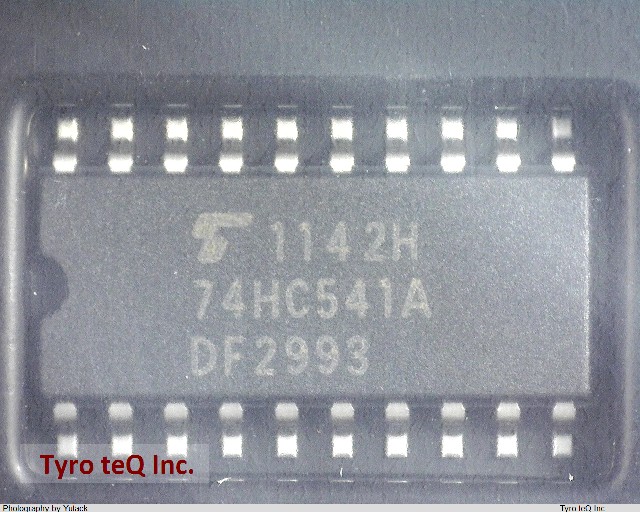

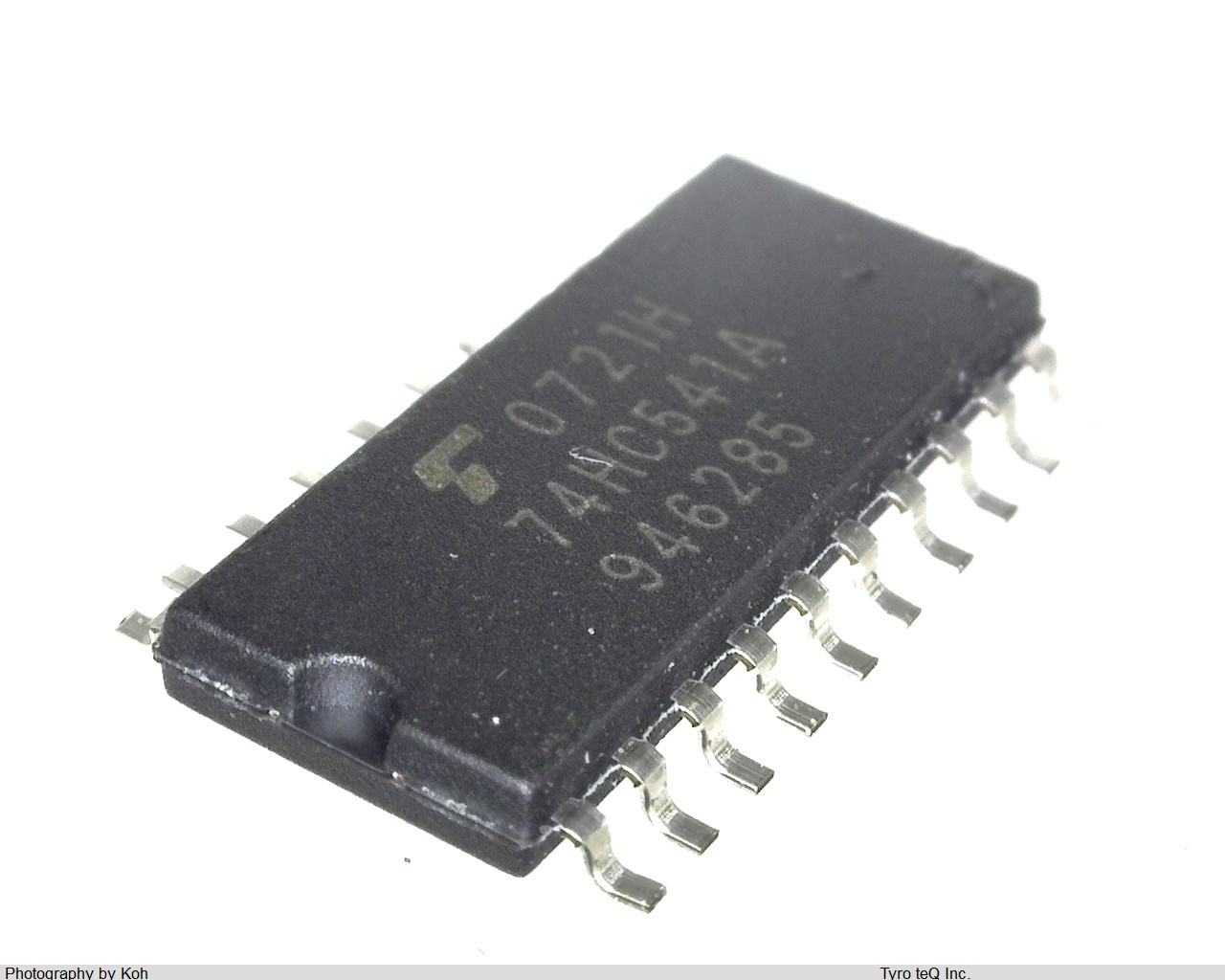

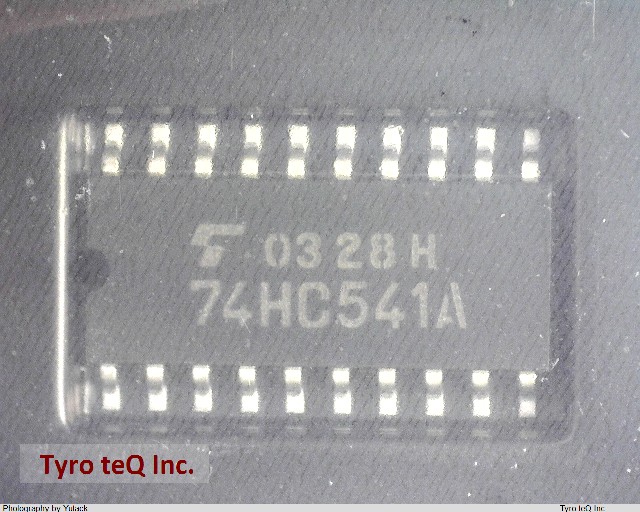

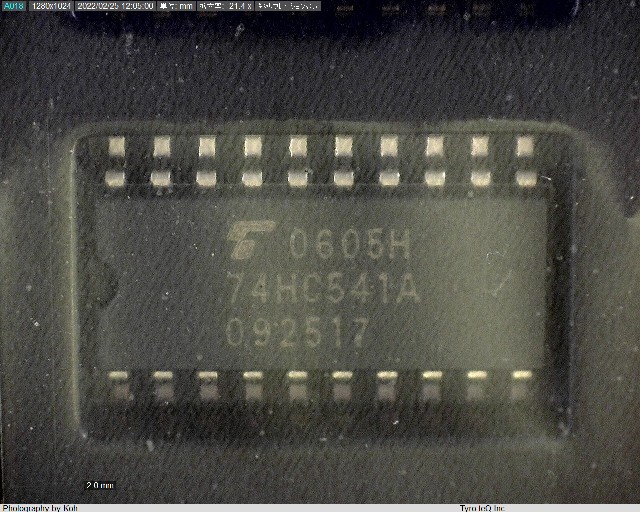

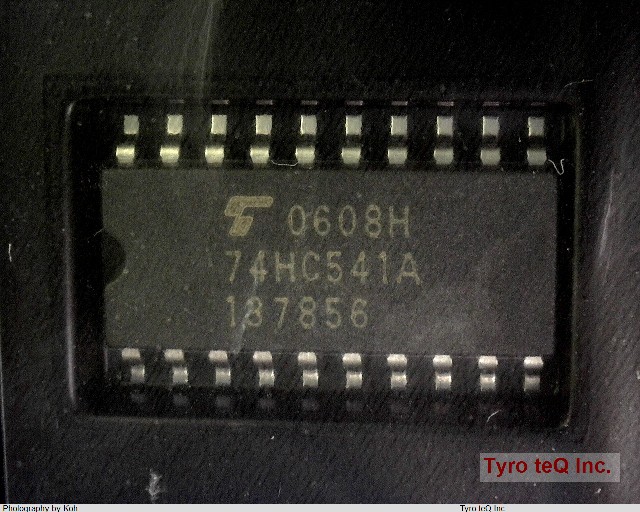

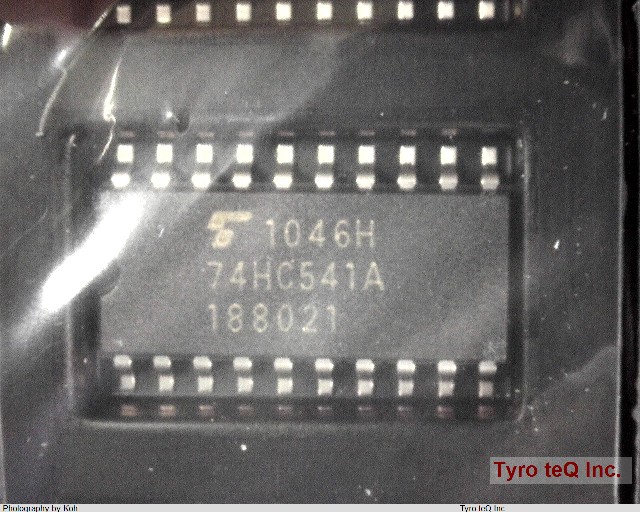

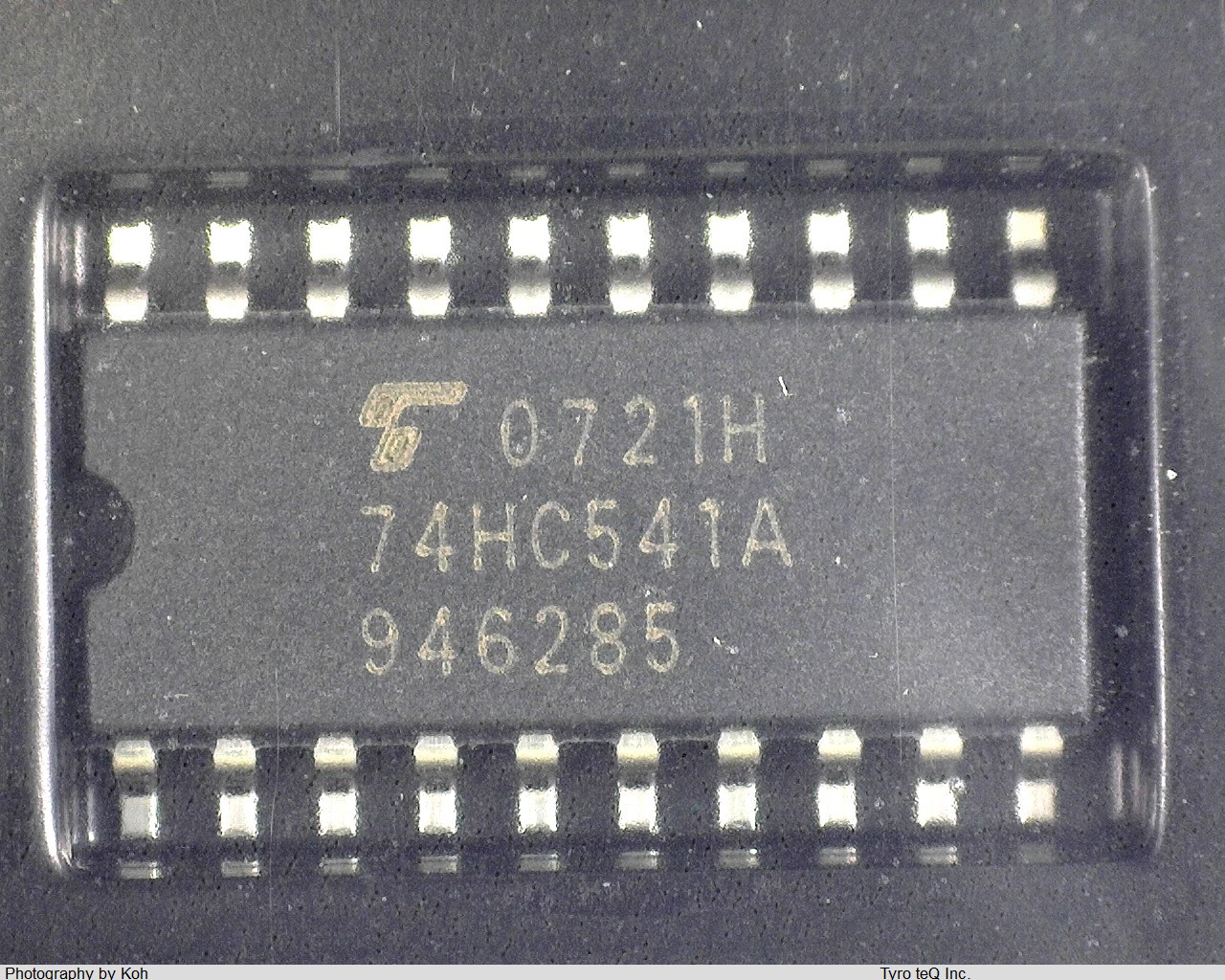

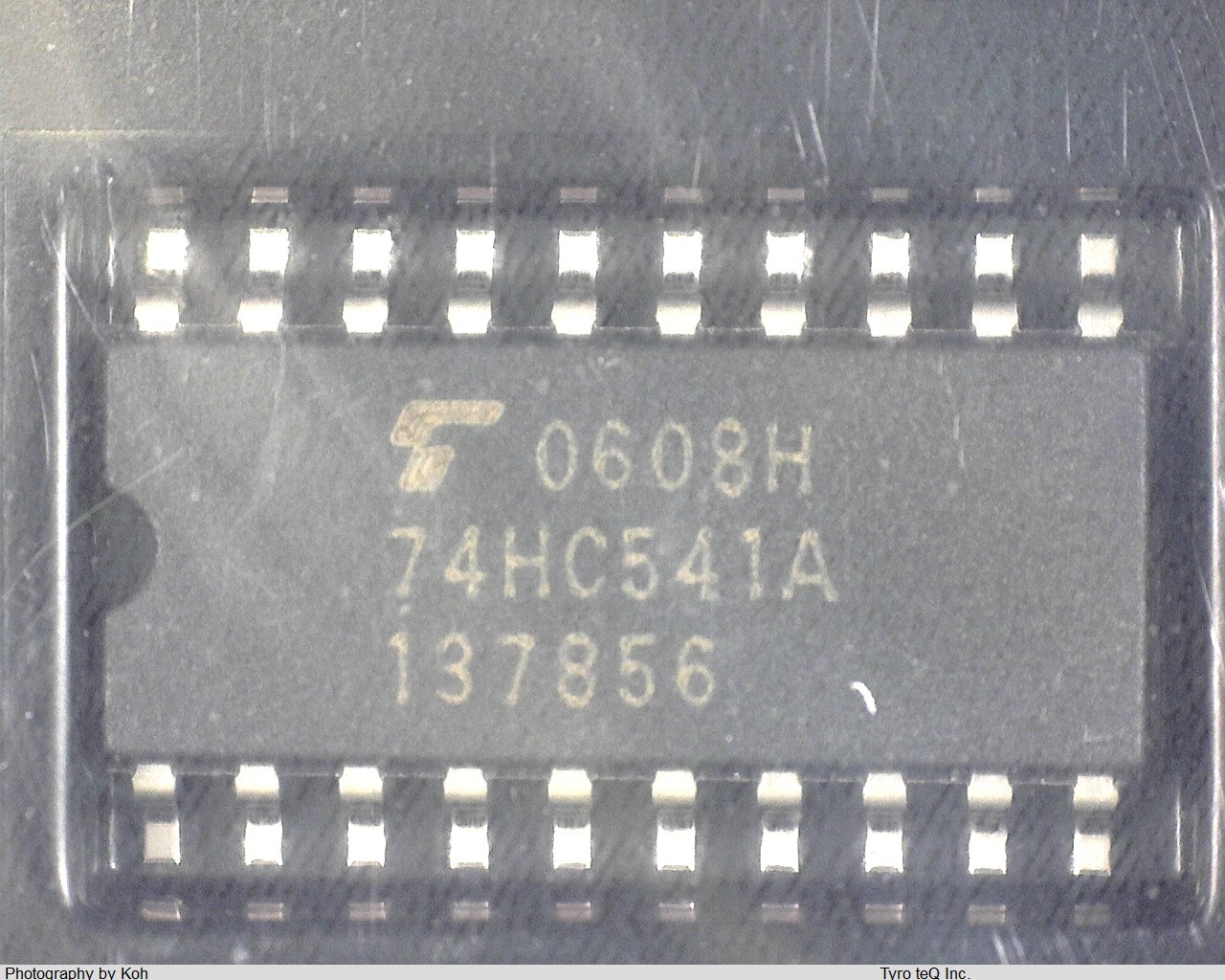

TC74HC541AF(EL,F)

Name: TC74HC541AF(EL,F)
Brand: TOSHIBA
SKU: 300222789-0000-0000-0000

TC74HC541AF(EL,F) - TOSHIBA の商品詳細ページです。

２営業日以内に回答いたします

この商品のお問い合わせ

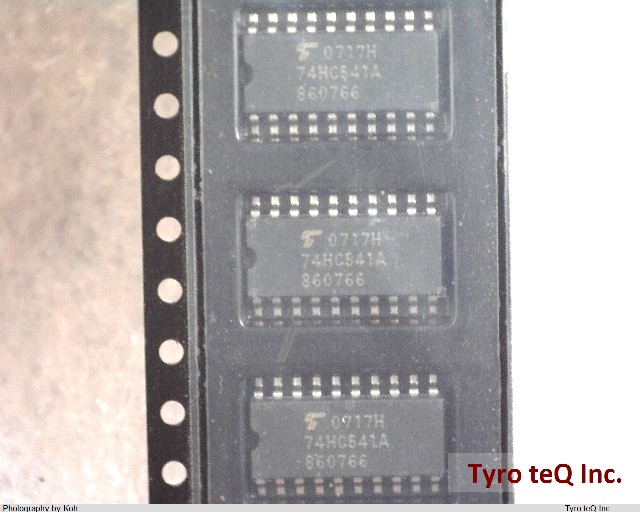

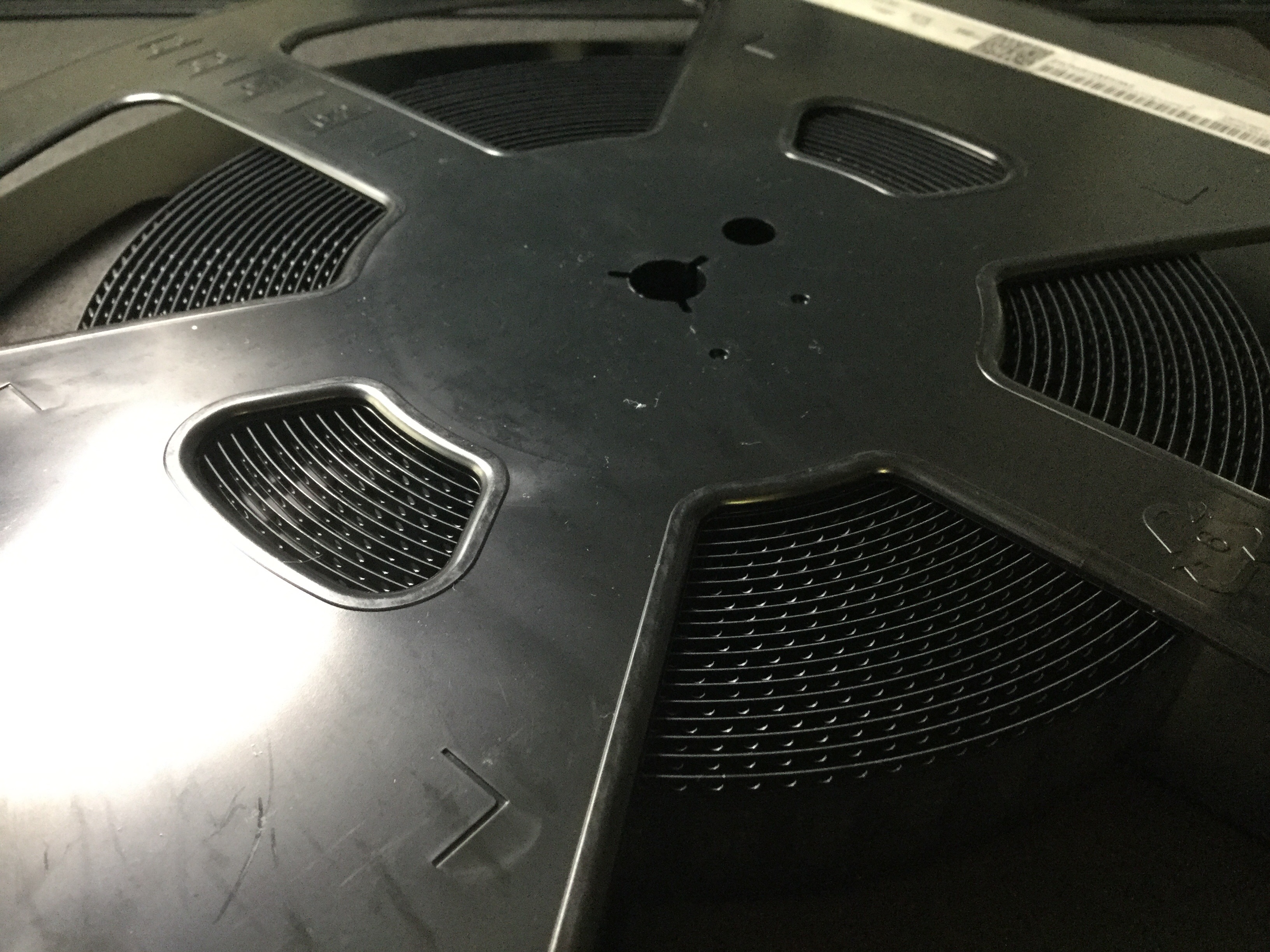

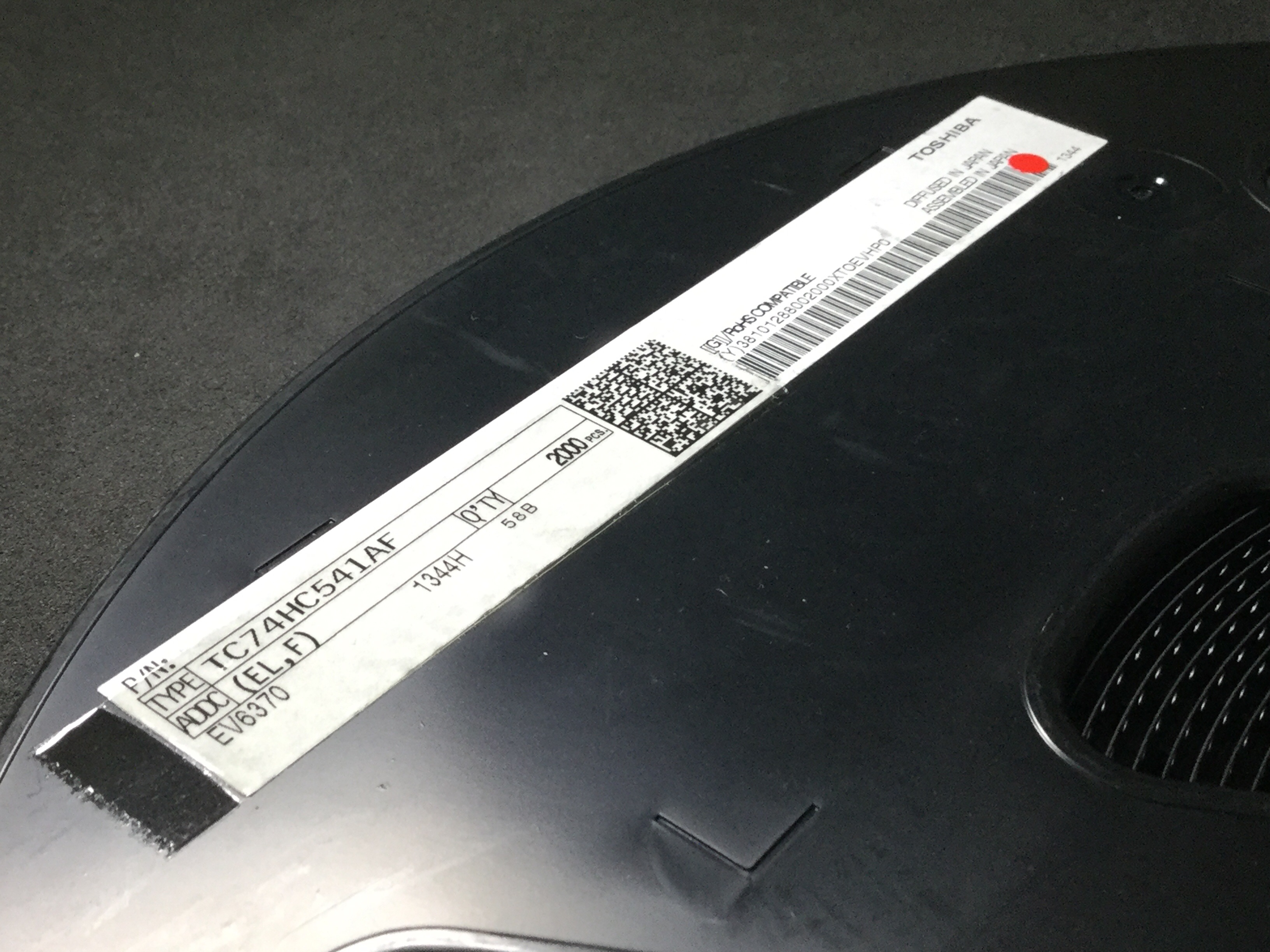

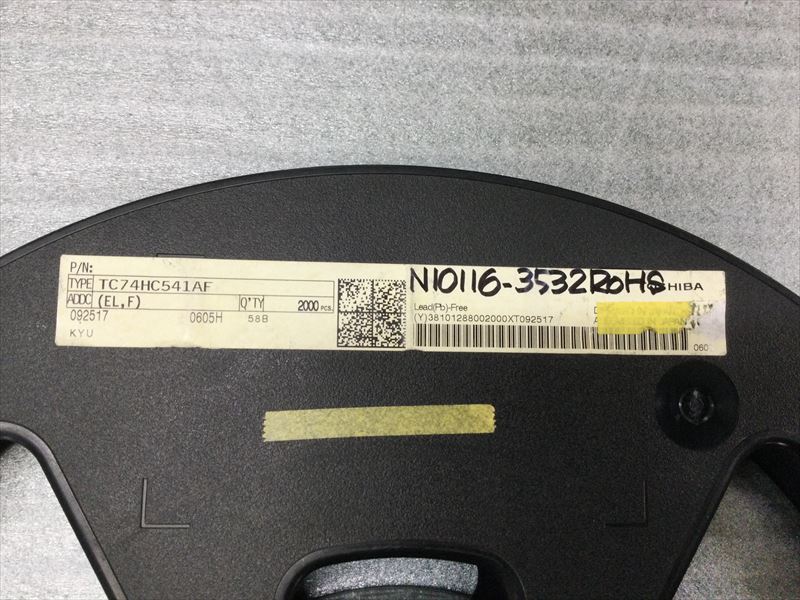

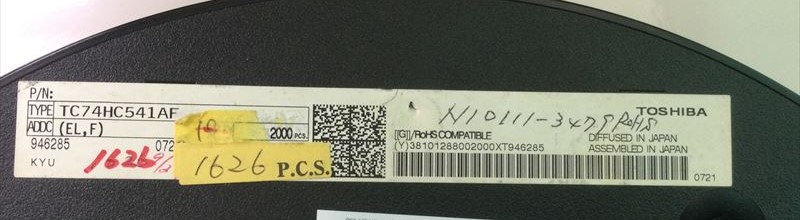

EL:エンボスリール左巻 F:RoHS品|CMOSロジックIC | 74HCシリーズ|パッケージ : SOP

TC74HC541AF(EL,F) の詳細情報

仕様・詳細
メーカー情報

型番	TC74HC541AF(EL,F)
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
Control Type	ENABLE LOW
Family	HC/UH
JESD-30 Code	R-PDSO-G20
JESD-609 Code	e4
Length	12.8 mm
Load Capacitance (CL)	50 pF
Logic IC Type	BUS DRIVER
Max I(ol)	0.006 Amp
Number of Bits	8
Number of Functions	1
Number of Ports	2
Number of Terminals	20
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Characteristics	3-STATE
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	SOP
Package Equivalence Code	SOP20,.3
Package Shape	RECTANGULAR
Package Style	SMALL OUTLINE Meter
Packing Method	TR
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	2/6 V
Prop. Delay@Nom-Sup	23 ns
Propagation Delay (tpd)	165 ns
Qualification Status	Not Qualified
Seated Height-Max	1.9 mm
Sub Category	Bus Driver/Transceivers
Supply Voltage-Max (Vsup)	6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	YES
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Nickel/Palladium/Gold (Ni/Pd/Au)
Terminal Form	GULL WING
Terminal Pitch	1.27 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Width	5.3 mm
description	高速CMOS 8回路入りバスバッファであり、LSTTLに匹敵する速さです。非反転出力タイプです。
package	SOP20-P-300-1.27A
バッファ出力	LSTTL 15 個を直接駆動可能
バランスのとれた遅延時間	tpLH .. tpHL
メーカー	TOSHIBA
低消費電流	ICC = 4 μA (最大) (Ta = 25°C)
対称出力インピーダンス	\|IOH\| = IOL = 6 mA (最小)
広い動作電圧範囲	VCC (opr) = 2~6 V
高速動作	tpd = 10 ns (標準) (VCC = 5 V)
高雑音余裕度	VNIH = VNIL = 28% VCC (最小)
