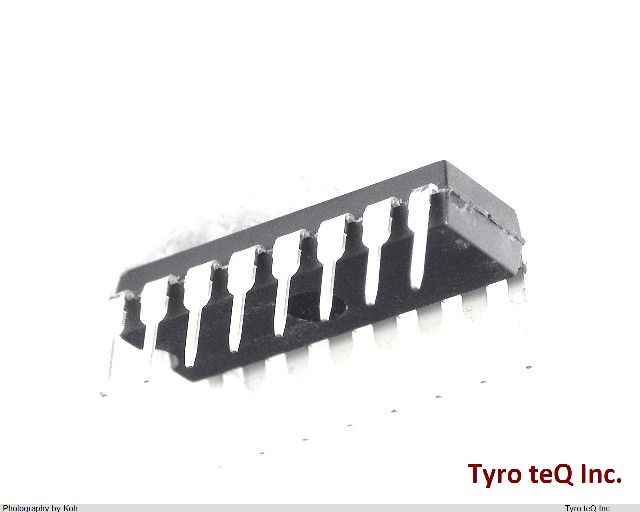

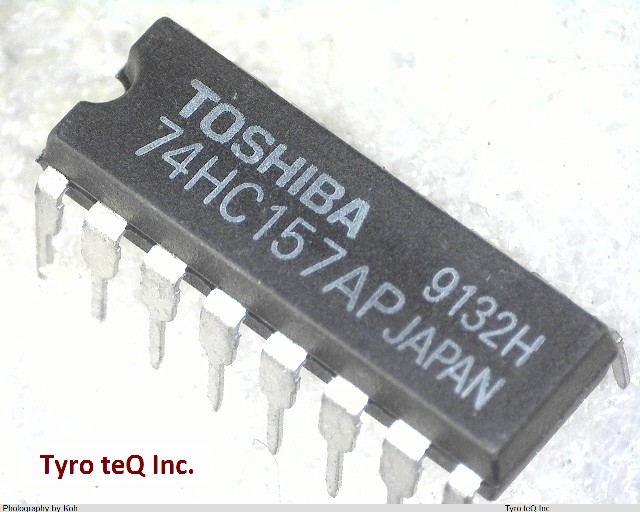

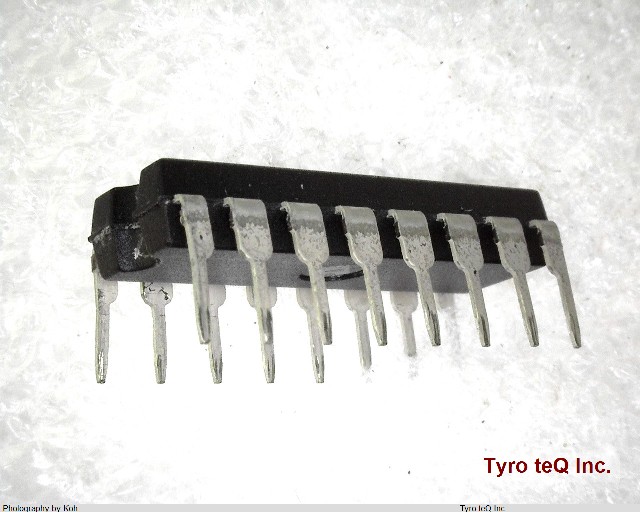

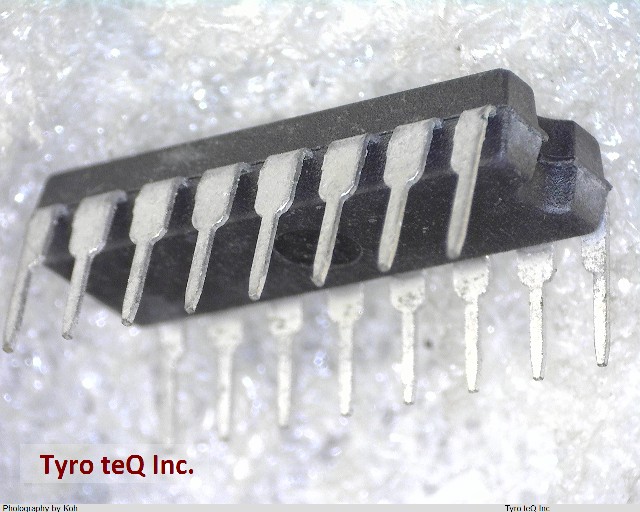

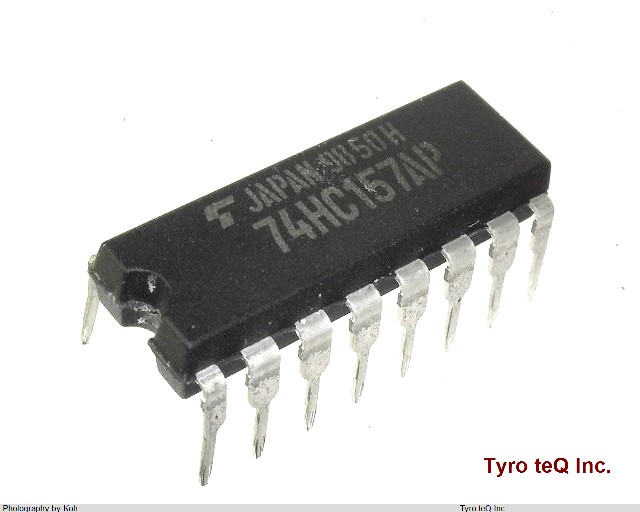

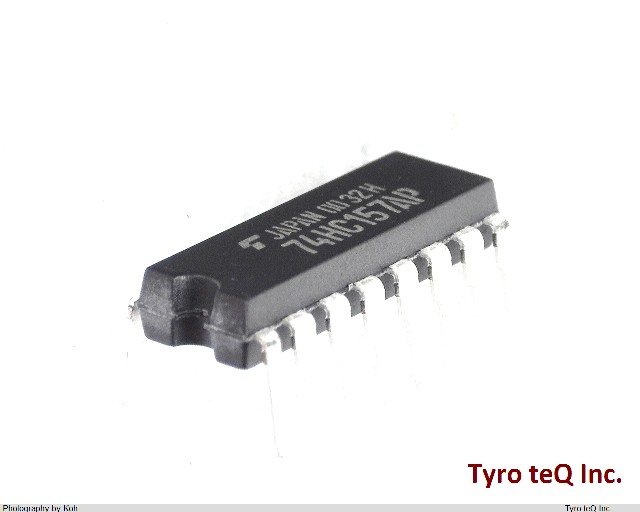

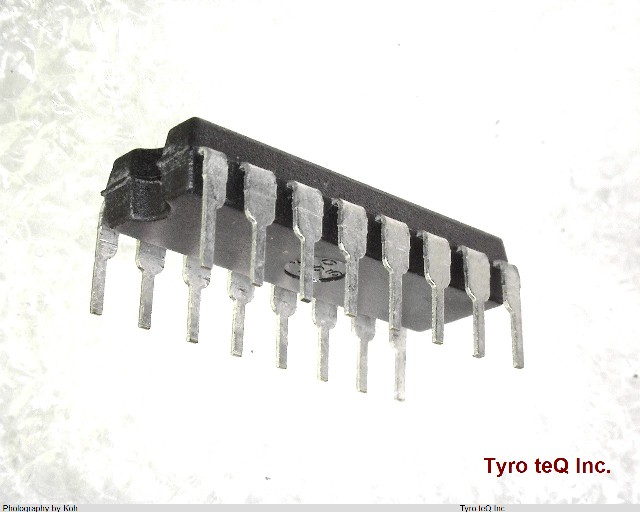

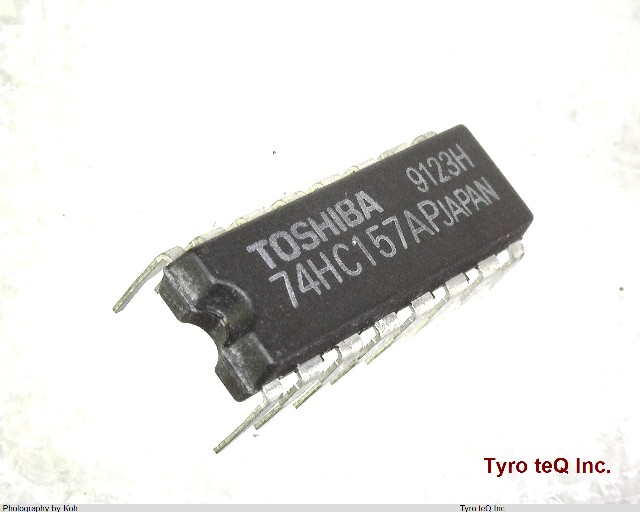

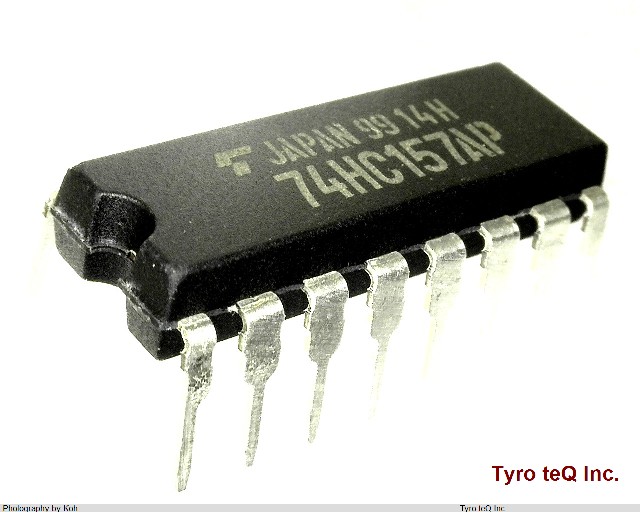

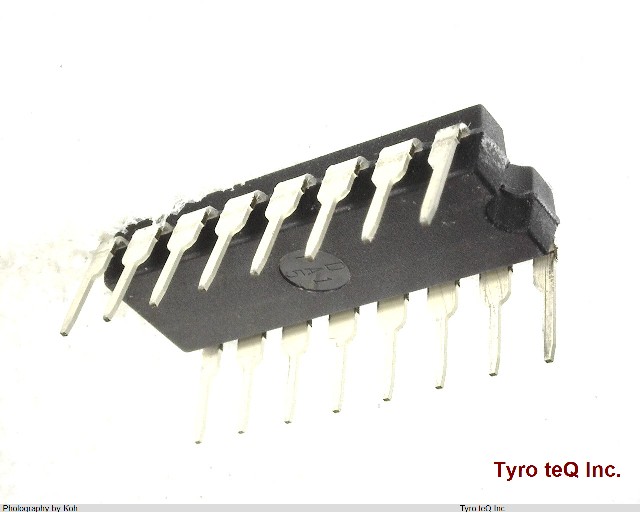

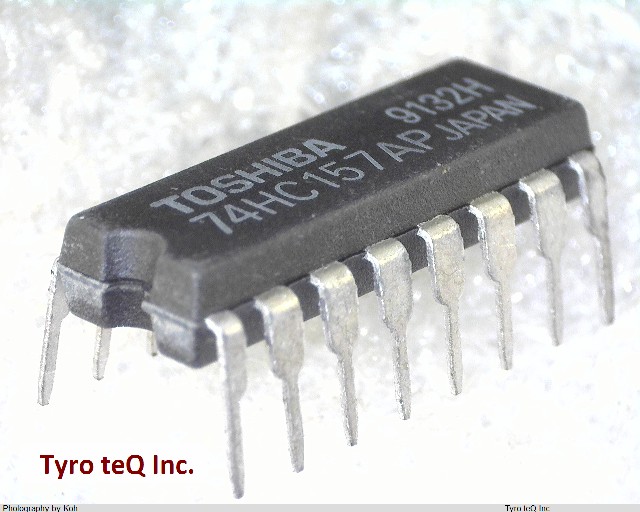

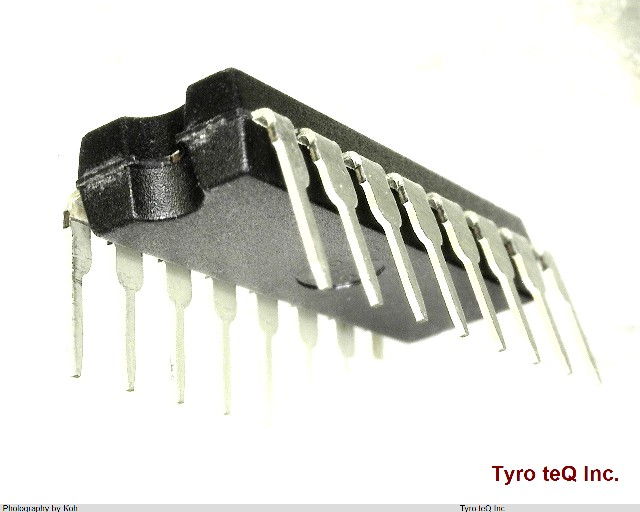

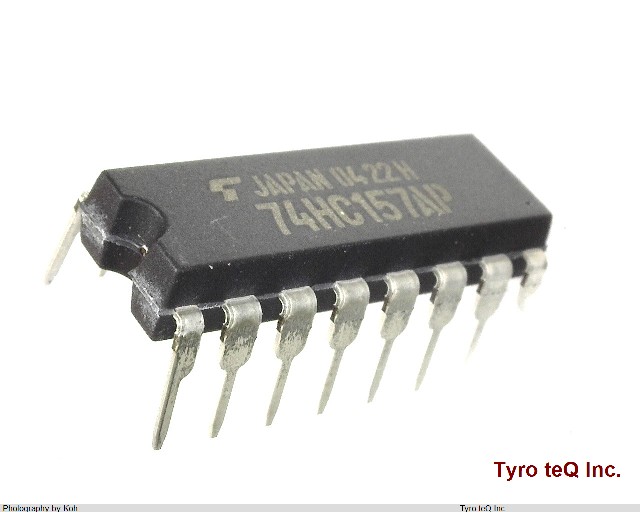

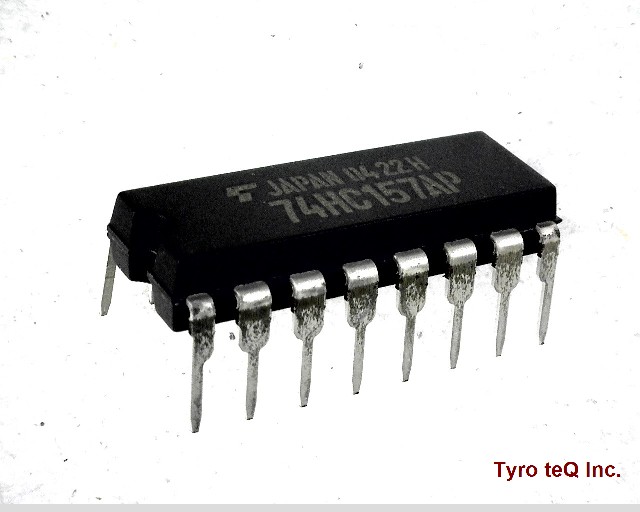

TC74HC157AP データシート

Name: TC74HC157AP
Brand: TOSHIBA
SKU: 300000632-0000-0000-0000

TC74HC157AP - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74HCシリーズ|パッケージ : DIP

0時間55分後以内に見積もり依頼を頂ければ、
04月19日(金) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC74HC157AP の詳細情報

型番	TC74HC157AP
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Family	HC/UH
IBIS	IBIS
IO (Min)(mA)	4
JESD-30 Code	R-PDIP-T16
Length	19.25 mm
Load Capacitance (CL)	50 pF
Logic IC Type	MULTIPLEXER
Max I(ol)	0.004 Amp
Number of Functions	4
Number of Inputs	2
Number of Outputs	1
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output Polarity	TRUE
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP16,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Packing Method	TUBE
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	2/6 V
Prop. Delay@Nom-Sup	31 ns
Propagation Delay (tpd)	125 ns
Qualification Status	Not Qualified
Seated Height-Max	4.45 mm
Sub Category	Multiplexer/Demultiplexers
Supply Voltage-Max (Vsup)	6 V
Supply Voltage-Min (Vsup)	2 V
Supply Voltage-Nom (Vsup)	4.5 V
Surface Mount	NO
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	6
VCC (Min)(V)	2
Width	7.62 mm
tpd_tpz (Typ.)(nsec)	10
グループ	TC74HC
ピン数	16
回路数	4
機能1	Multiplexer
機能2	2-Channel Multiplexer
面実装区分	N
