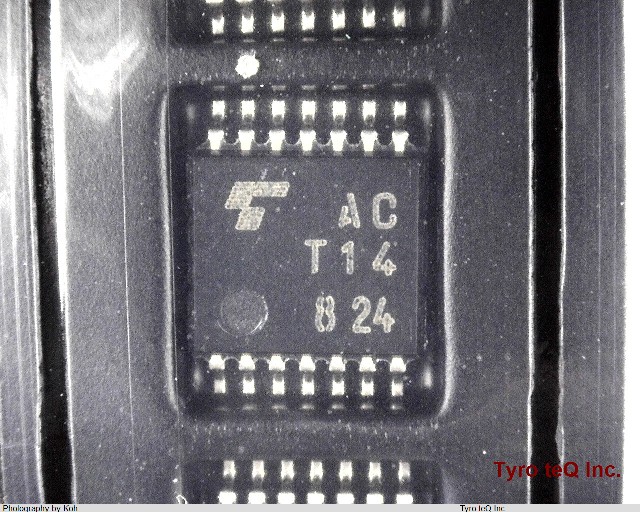

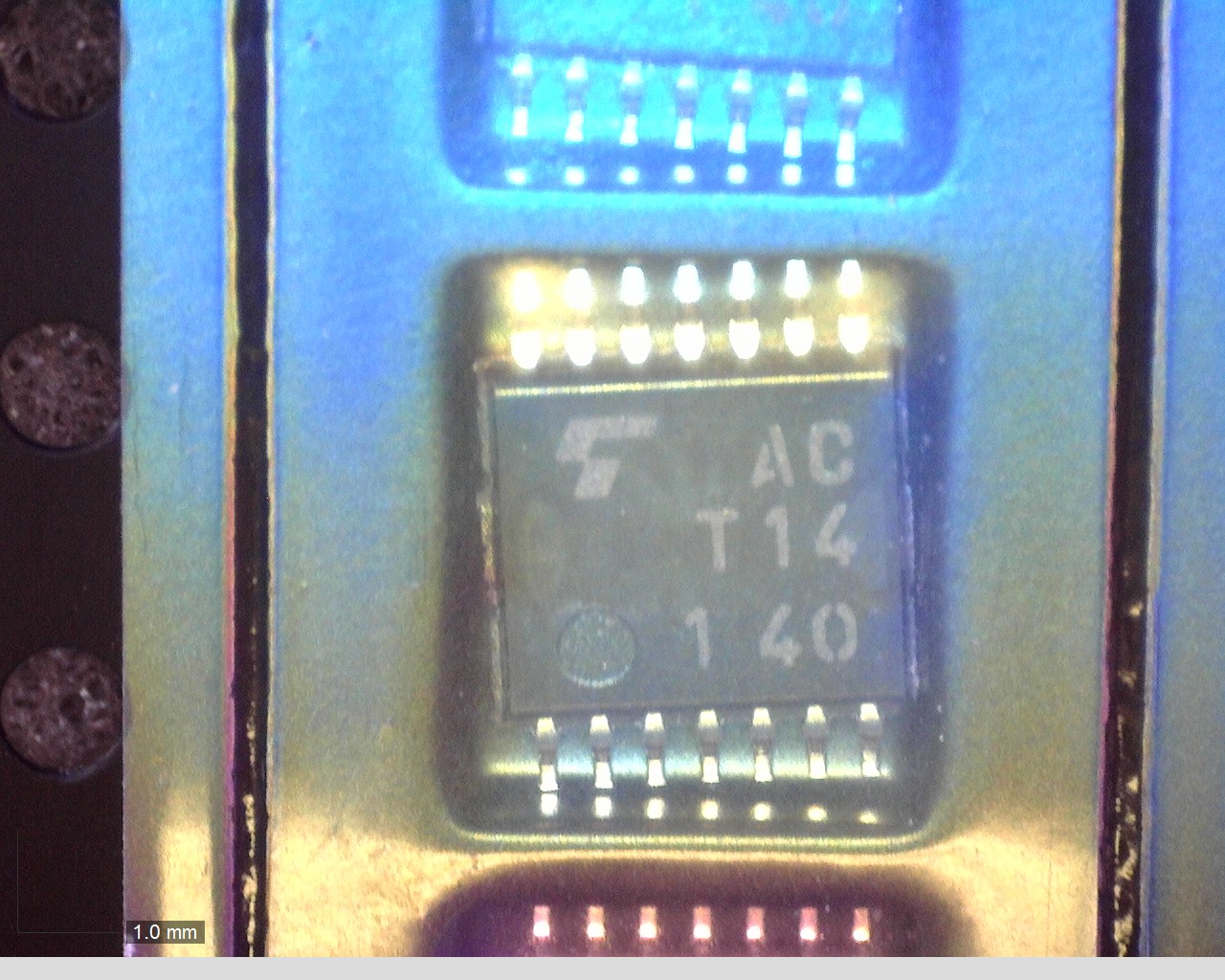

型番 | TC74ACT14FT |
---|---|
メーカー | TOSHIBA |
カテゴリ | その他-汎用IC |
種別 | CMOSロジックIC |
データシート | |
Family | ACT |
IBIS | |
IO (Min)(mA) | 24 |
JESD-30 Code | R-PDSO-G14 |
JESD-609 Code | e4 |
Length | 5 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | INVERTER |
Max I(ol) | 0.024 Amp |
Number of Functions | 6 |
Number of Inputs | 1 |
Number of Terminals | 14 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Package Body Material | PLASTIC/EPOXY |
Package Code | TSSOP |
Package Equivalence Code | TSSOP14,.25 |
Package Shape | RECTANGULAR |
Package Style | SMALL OUTLINE, THIN PROFILE, SHRINK PITCH Meter |
Packing Method | TR |
Peak Reflow Temperature (Cel) | NOT SPECIFIED |
Power Supplies | 5 V |
Prop. Delay@Nom-Sup | 13 ns |
Propagation Delay (tpd) | 13 ns |
Qualification Status | Not Qualified |
Schmitt Trigger | YES |
Seated Height-Max | 1.2 mm |
Sub Category | Gates |
Supply Voltage-Max (Vsup) | 5.5 V |
Supply Voltage-Min (Vsup) | 4.5 V |
Supply Voltage-Nom (Vsup) | 5 V |
Surface Mount | YES |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
Terminal Form | GULL WING |
Terminal Pitch | 0.635 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
VCC (Max)(V) | 5.5 |
VCC (Min)(V) | 4.5 |
Width | 4.4 mm |
tpd_tpz (Typ.)(nsec) | 6.5 |
グループ | TC74ACT |
ピン数 | 14 |
回路数 | 6 |
機能1 | Gate |
機能2 | Schmitt Inverter |
面実装区分 | Y |
