84時間21分後
以内に見積もり依頼を頂ければ、
09月25日(水) 9:00
までに見積もり回答いたします。

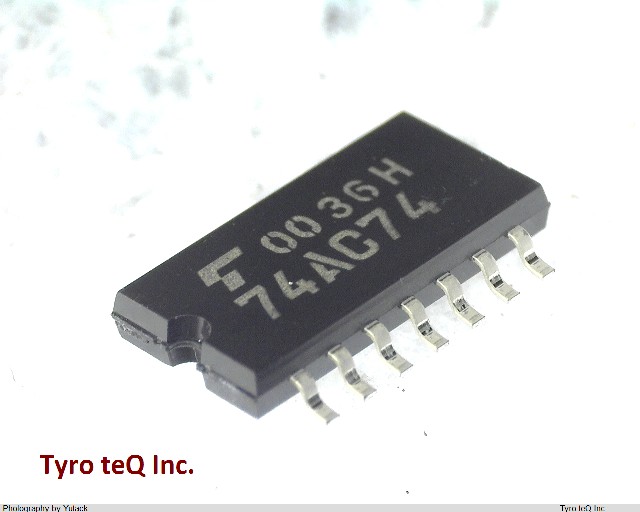

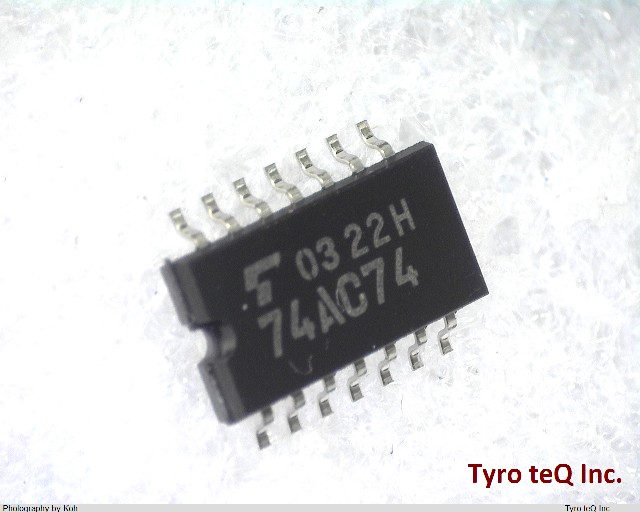

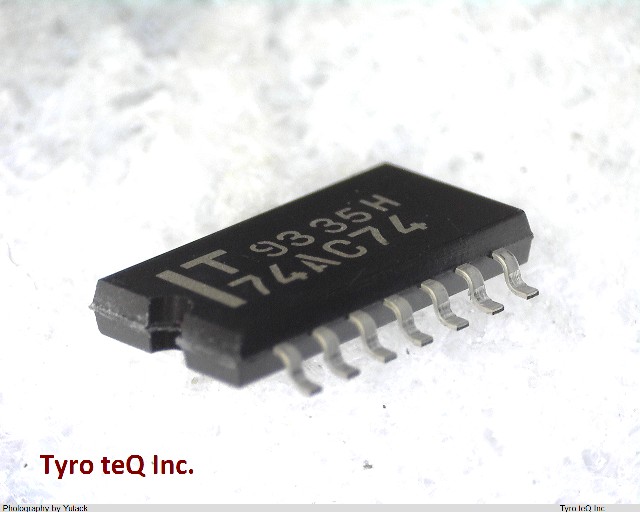

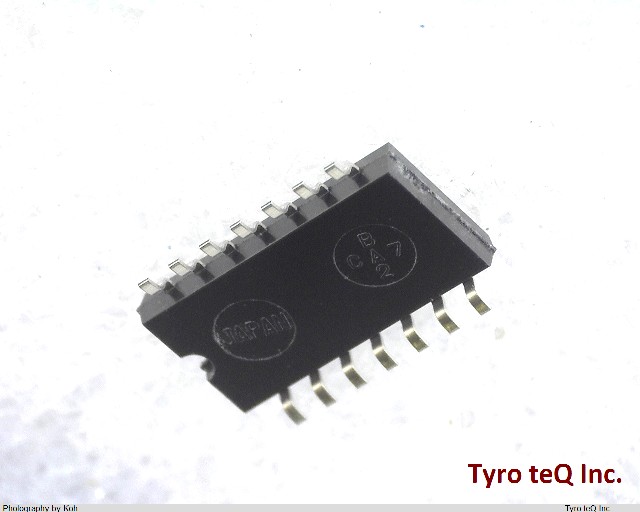

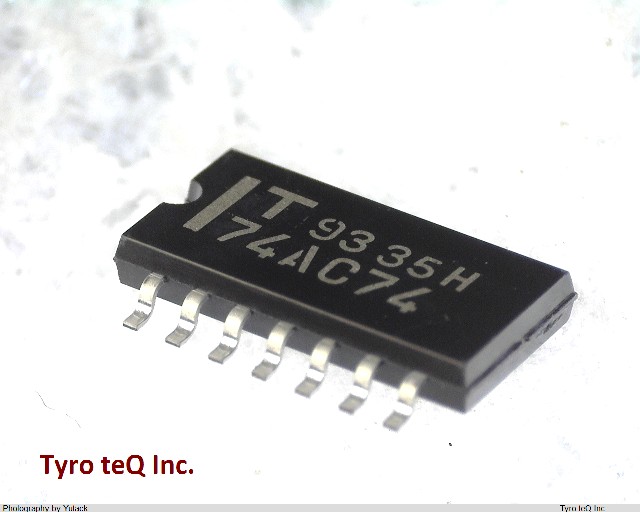

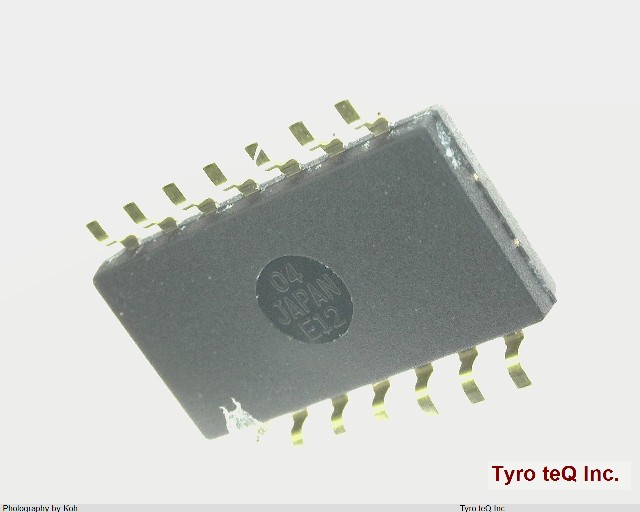

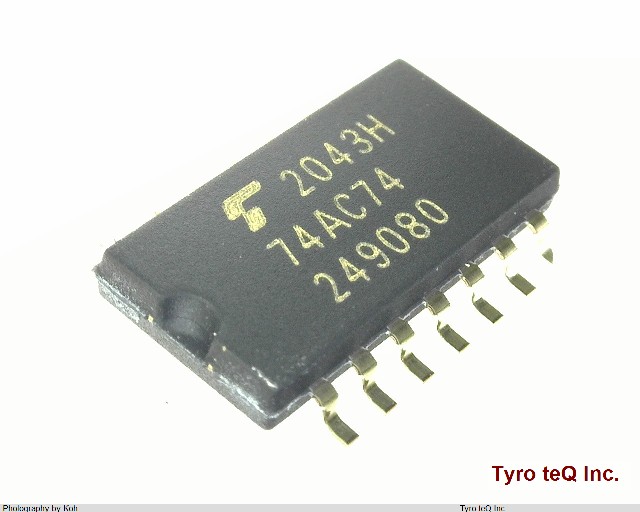

型番 | TC74AC74F |
---|---|
メーカー | TOSHIBA |
カテゴリ | その他-汎用IC |
種別 | CMOSロジックIC |
データシート | |
Additional Feature | 50 OHM LINE DRIVE CAPABILITY FOR < = 10MS ONE O/P AT A TIME |
Family | AC |
IBIS | IBIS |
IO (Min)(mA) | 24 |
JESD-30 Code | R-PDSO-G14 |
JESD-609 Code | e0 |
Length | 5 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | D FLIP-FLOP |
Max Frequency@Nom-Sup | 60000000 Hz |
Max I(ol) | 0.012 Amp |
Number of Bits | 1 |
Number of Functions | 2 |
Number of Terminals | 14 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Output Polarity | COMPLEMENTARY |
Package Body Material | PLASTIC/EPOXY |
Package Code | LSSOP |
Package Equivalence Code | SOP14,.3 |
Package Shape | RECTANGULAR |
Package Style | SMALL OUTLINE Meter |
Packing Method | TR |
Peak Reflow Temperature (Cel) | 240 |
Power Supplies | 3.3/5 V |
Propagation Delay (tpd) | 10 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 1.2 mm |
Sub Category | FF/Latches |
Supply Voltage-Max (Vsup) | 5.5 V |
Supply Voltage-Min (Vsup) | 2 V |
Supply Voltage-Nom (Vsup) | 3 V |
Surface Mount | YES |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Finish | Nickel/Palladium/Gold (Ni/Pd/Au) |
Terminal Form | GULL WING |
Terminal Pitch | 0.635 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
Trigger Type | POSITIVE EDGE |
VCC (Max)(V) | 5.5 |
VCC (Min)(V) | 2 |
Width | 3.9 mm |
fmax-Min | 100 MHz |
tpd_tpz (Typ.)(nsec) | 6.1 |
グループ | TC74AC |
ピン数 | 14 |
回路数 | 2 |
機能1 | Flip-Flop |
機能2 | D-Type Flip-Flop |
面実装区分 | Y |
会社名称 | 株式会社東芝 |
---|---|
設立 | 1875年7月 |
資本金 | 4,399億円 |
所在地 | 東京都港区芝浦1-1-1 |
URL | http://www.semicon.toshiba.co.jp/eng/ |
TC74AC74F - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74ACシリーズ|パッケージ : SOP
