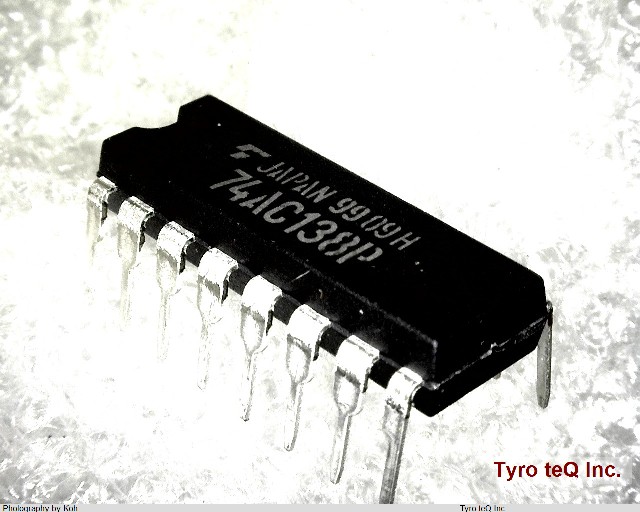

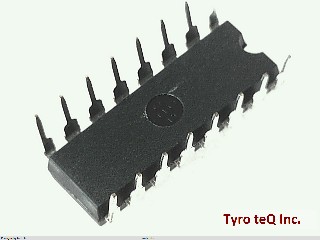

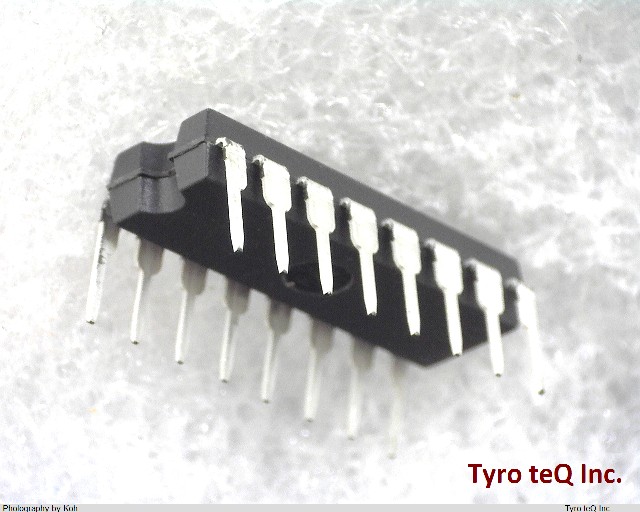

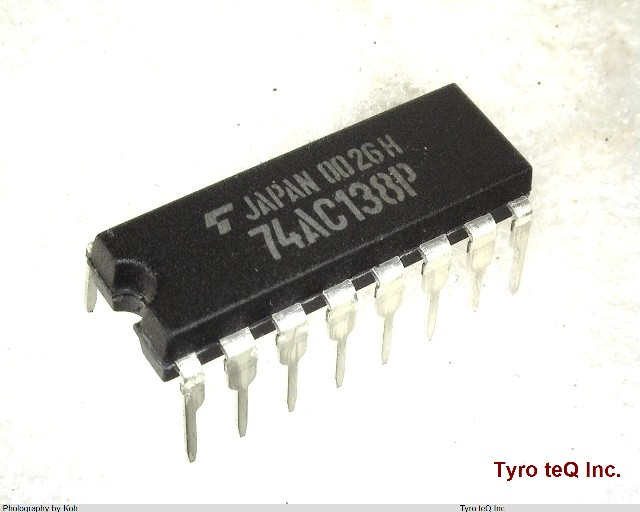

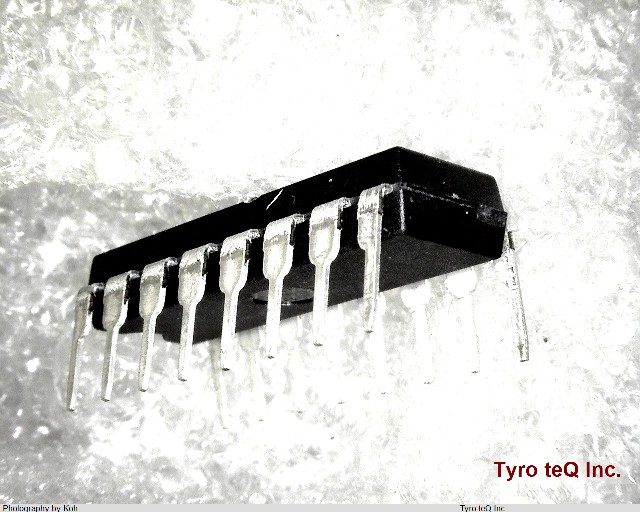

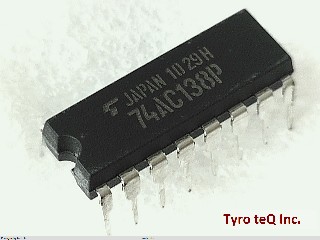

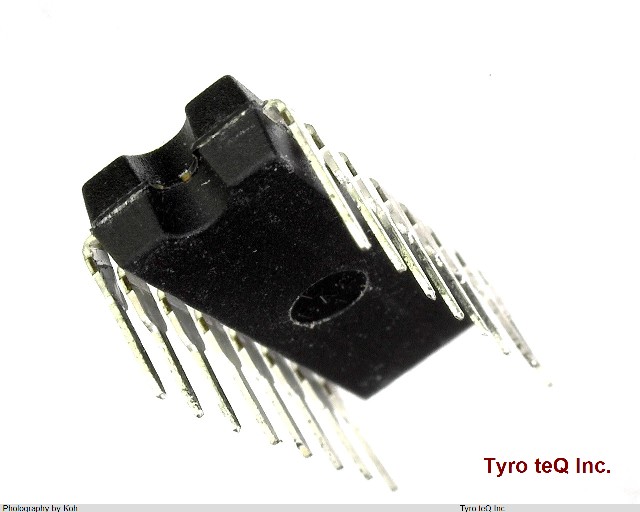

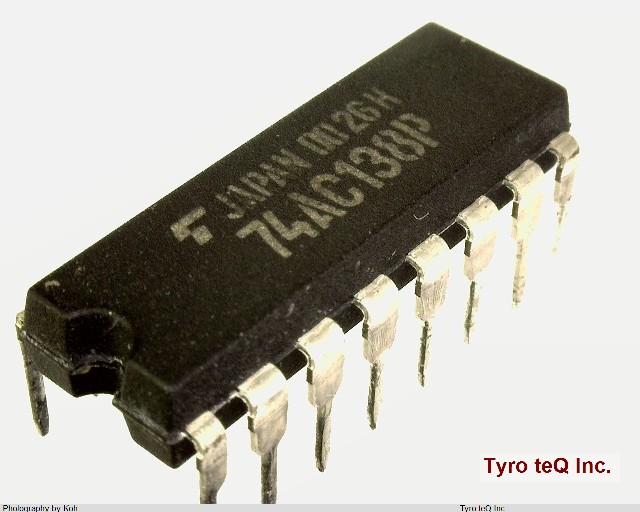

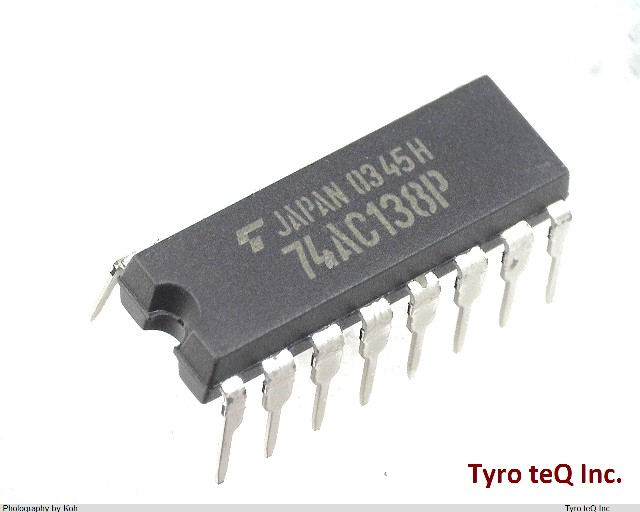

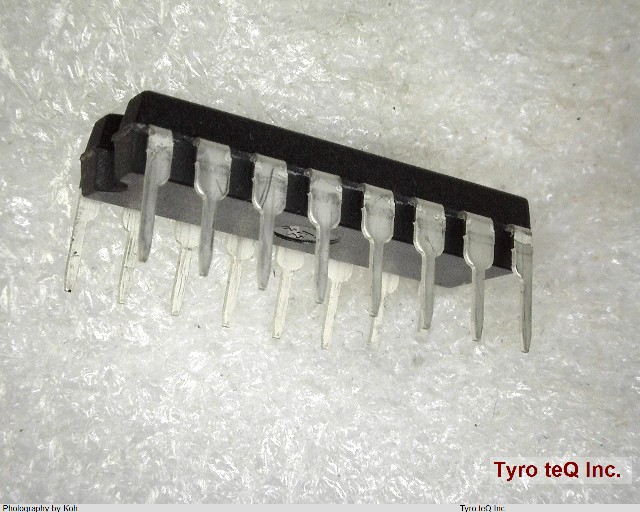

型番 | TC74AC138P |
---|---|
メーカー | TOSHIBA |
カテゴリ | その他-汎用IC |
種別 | CMOSロジックIC |
データシート | |
Additional Feature | 3 ENABLE INPUTS |
Family | AC |
IBIS | IBIS |
IO (Min)(mA) | 24 |
Input Conditioning | STANDARD |
JESD-30 Code | R-PDIP-T16 |
Length | 19.25 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | OTHER DECODER/DRIVER |
Max I(ol) | 0.012 Amp |
Number of Functions | 1 |
Number of Terminals | 16 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Output Polarity | INVERTED |
Package Body Material | PLASTIC/EPOXY |
Package Code | DIP |
Package Equivalence Code | DIP16,.3 |
Package Shape | RECTANGULAR |
Package Style | IN-LINE Meter |
Packing Method | TUBE |
Peak Reflow Temperature (Cel) | NOT SPECIFIED |
Power Supplies | 2/5.5 V |
Prop. Delay@Nom-Sup | 16.3 ns |
Propagation Delay (tpd) | 16.3 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 4.45 mm |
Sub Category | Decoder/Drivers |
Supply Voltage-Max (Vsup) | 5.5 V |
Supply Voltage-Min (Vsup) | 2 V |
Supply Voltage-Nom (Vsup) | 3.3 V |
Surface Mount | NO |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Finish | Pure Tin (Sn) |
Terminal Form | THROUGH-HOLE |
Terminal Pitch | 2.54 mm |
Terminal Position | DUAL |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
VCC (Max)(V) | 5.5 |
VCC (Min)(V) | 2 |
Width | 7.62 mm |
tpd_tpz (Typ.)(nsec) | 5.9 |
グループ | TC74AC |
ピン数 | 16 |
回路数 | 1 |
機能1 | Decoder |
機能2 | 3-to-8 Line Decoder |
面実装区分 | N |
