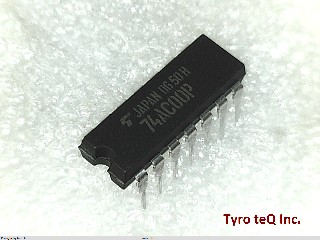

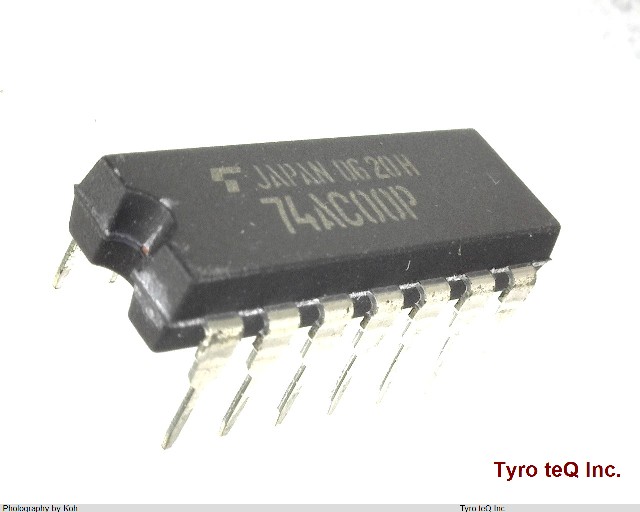

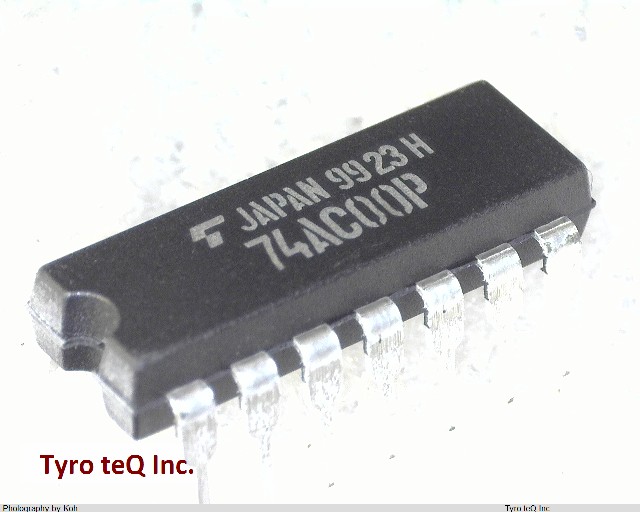

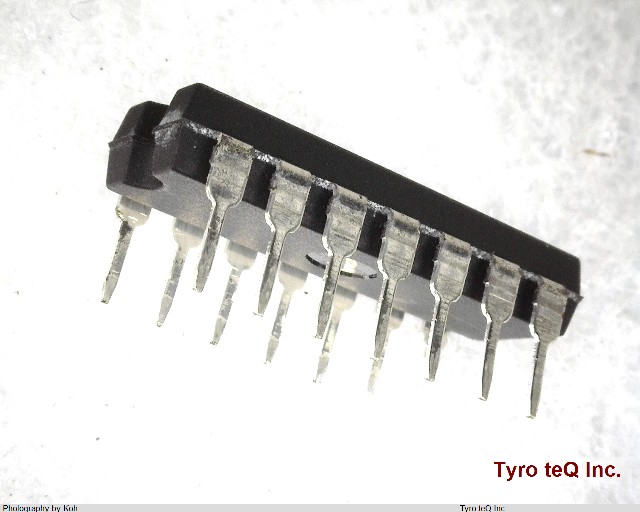

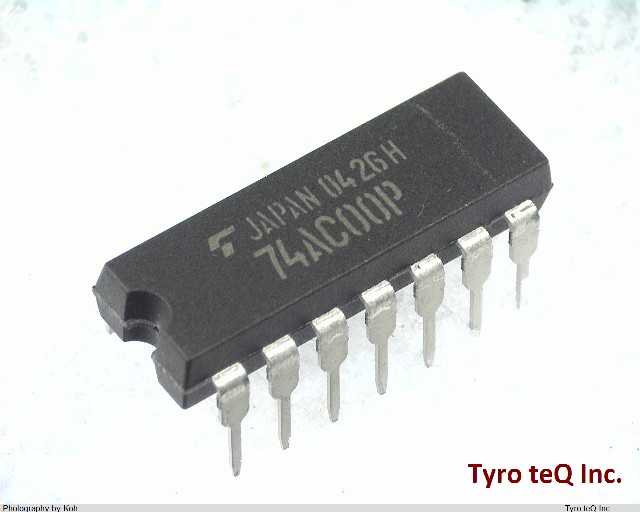

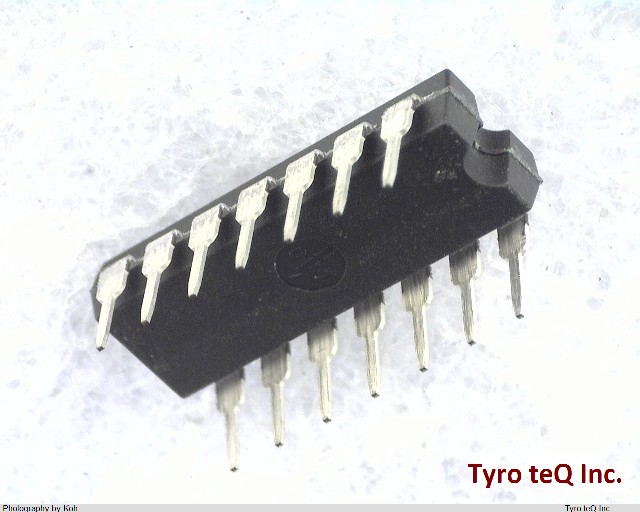

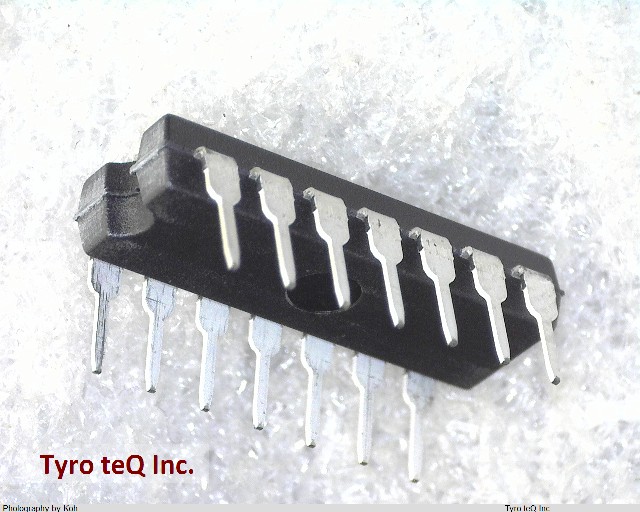

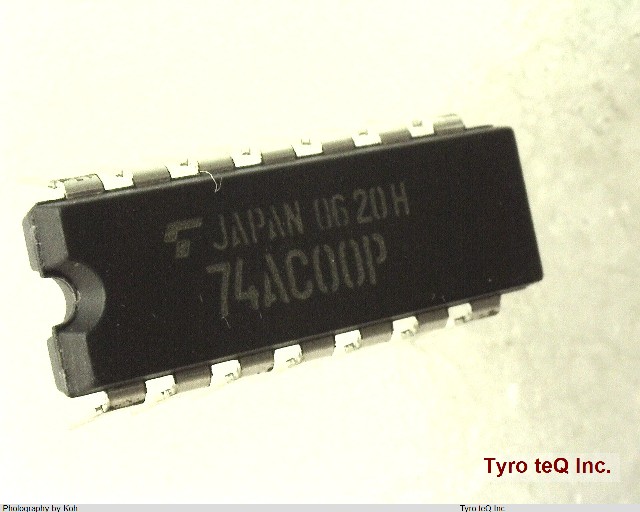

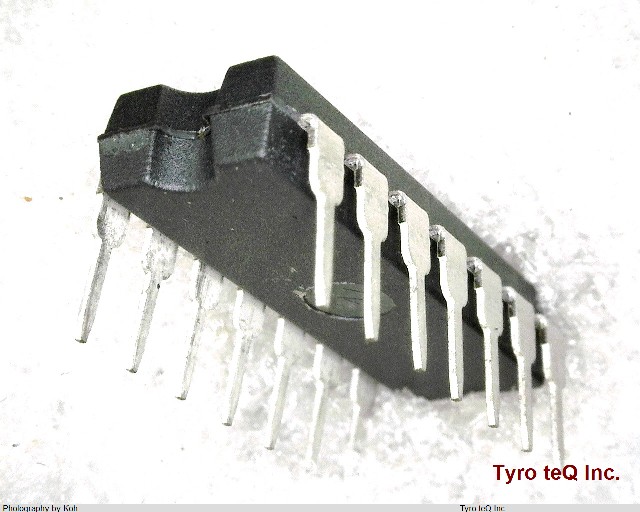

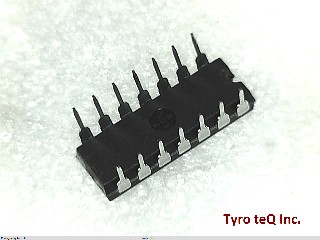

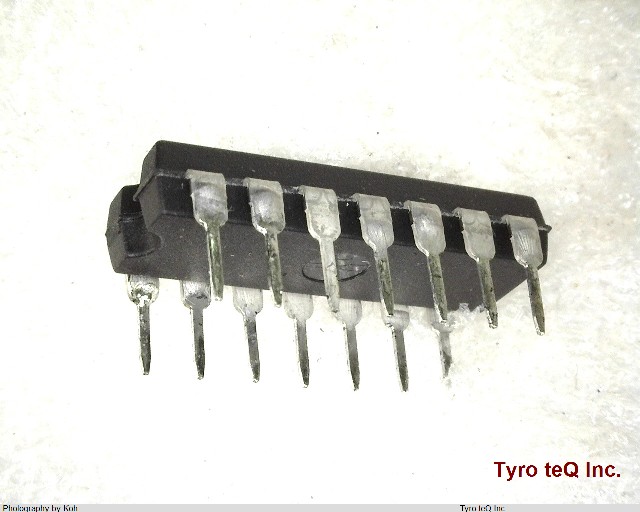

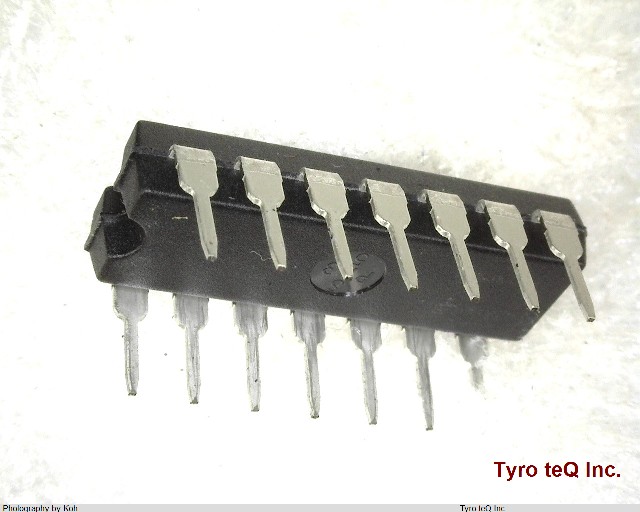

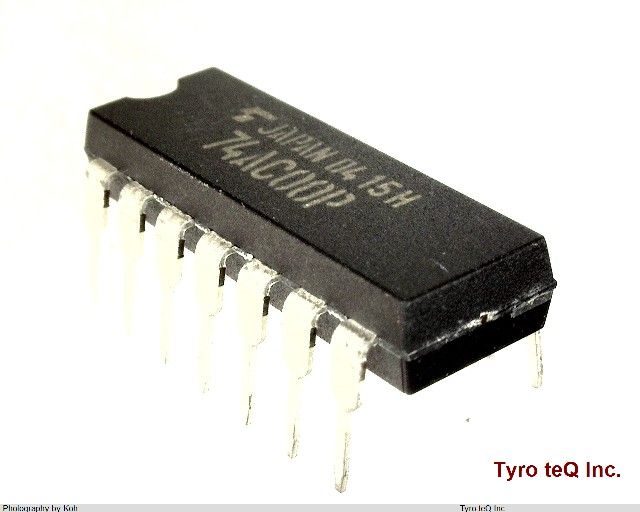

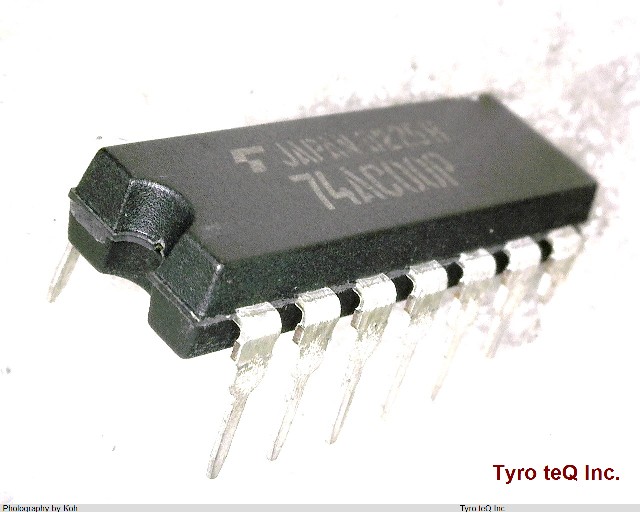

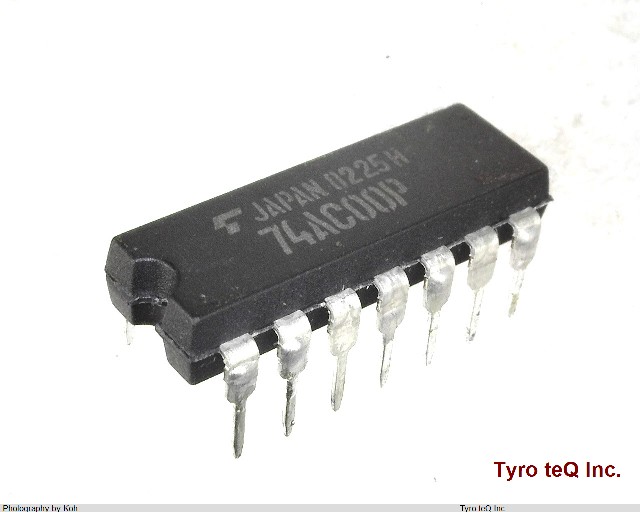

TC74AC00P - TOSHIBA の商品詳細ページです。
CMOSロジックIC | 74ACシリーズ|パッケージ : DIP

1

70時間23分後 以内に見積もり依頼を頂ければ、
04月02日(火) 9:00 までに見積もり回答いたします。

TC74AC00P の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC74AC00P
メーカーTOSHIBA
カテゴリその他-汎用IC
種別CMOSロジックIC
データシートProduct_list_pdf
Family AC
IBIS IBIS
IO (Min)(mA) 24
JESD-30 Code R-PDIP-T14
Length 19.25 mm
Load Capacitance (CL) 50 pF
Logic IC Type NAND GATE
Max I(ol) 0.012 Amp
Number of Functions 4
Number of Inputs 2
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Package Body Material PLASTIC/EPOXY
Package Code DIP
Package Equivalence Code DIP14,.3
Package Shape RECTANGULAR
Package Style IN-LINE Meter
Packing Method TUBE
Peak Reflow Temperature (Cel) NOT SPECIFIED
Power Supplies 3.3/5 V
Prop. Delay@Nom-Sup 12.9 ns
Propagation Delay (tpd) 12.9 ns
Qualification Status Not Qualified
Schmitt Trigger NO
Seated Height-Max 4.45 mm
Sub Category Gates
Supply Voltage-Max (Vsup) 5.5 V
Supply Voltage-Min (Vsup) 2 V
Supply Voltage-Nom (Vsup) 3.3 V
Surface Mount NO
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Form THROUGH-HOLE
Terminal Pitch 2.54 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
VCC (Max)(V) 5.5
VCC (Min)(V) 2
Width 7.62 mm
tpd_tpz (Typ.)(nsec) 3.8
グループ TC74AC
ピン数 14
回路数 4
機能1 Gate
機能2 NAND
面実装区分 N
