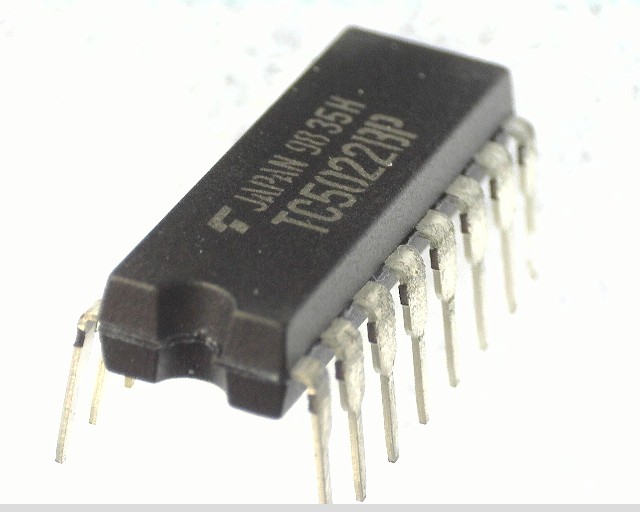

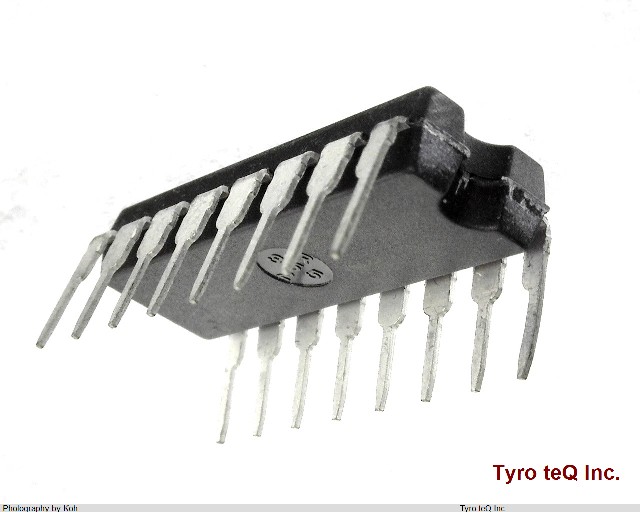

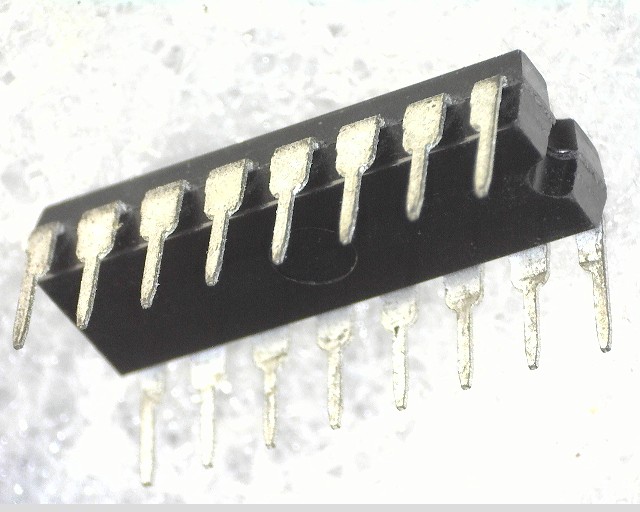

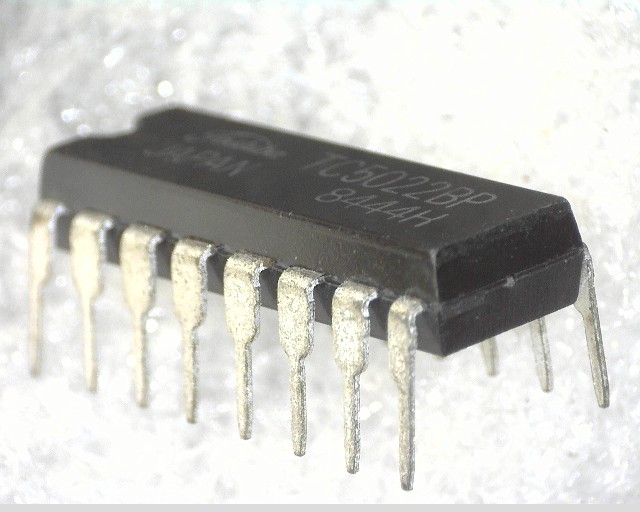

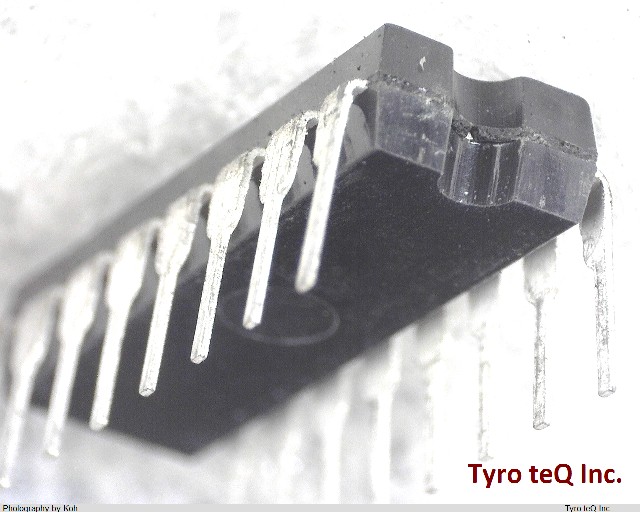

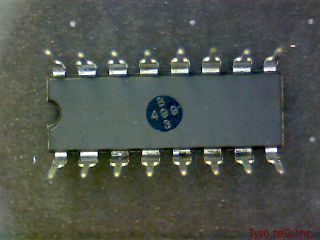

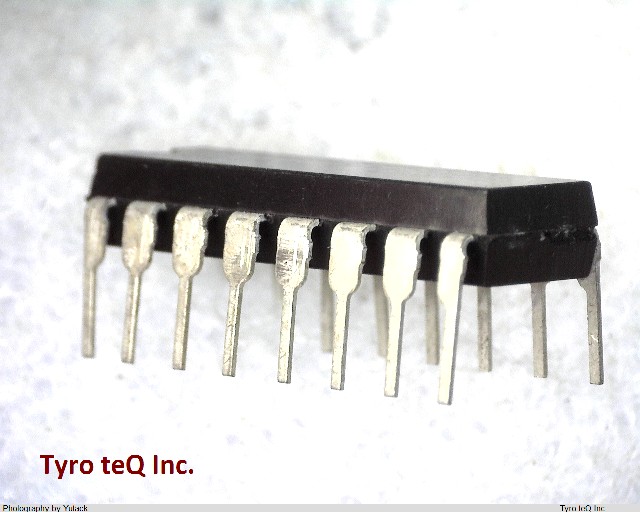

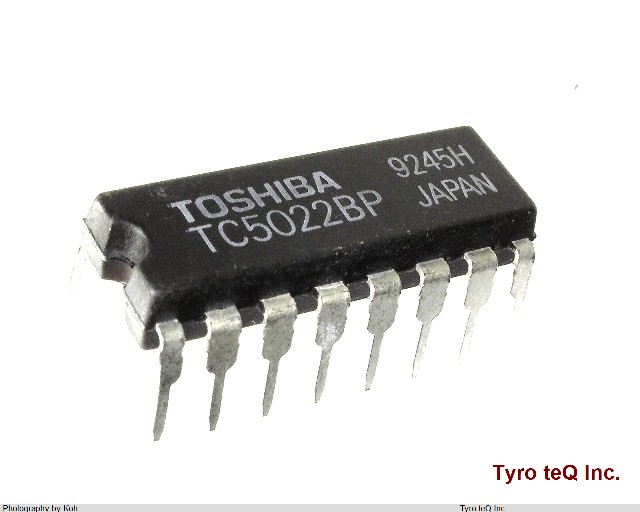

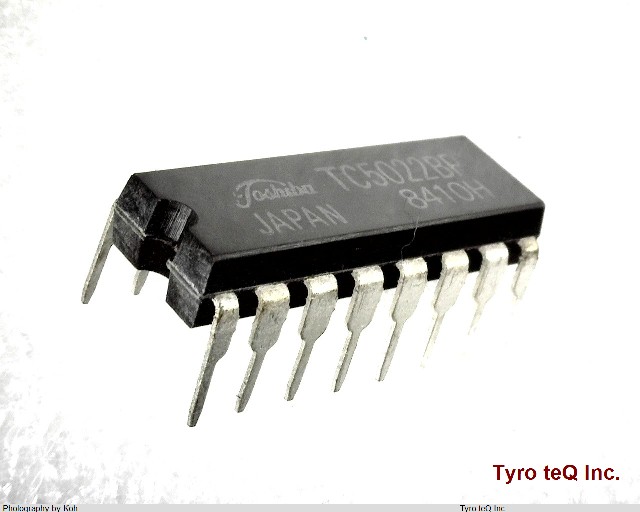

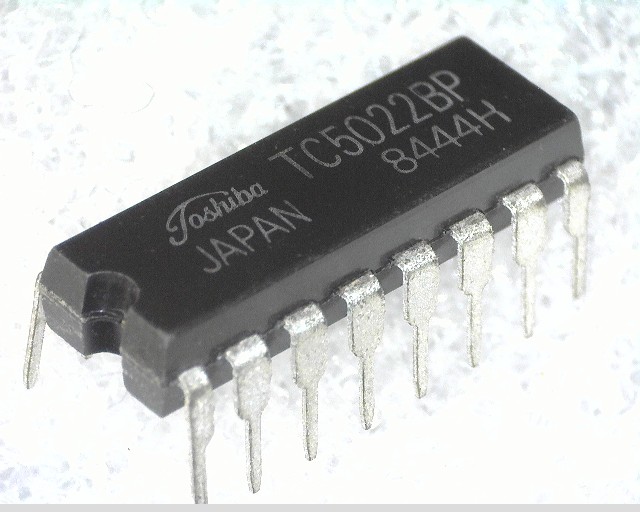

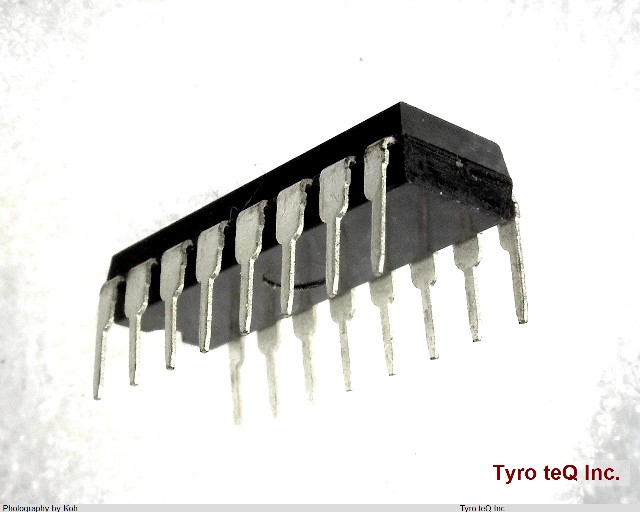

型番 | TC5022BP |
---|---|
メーカー | TOSHIBA |
データシート | ![]() |
Additional Feature | RIPPLE BLANKING; LED DISPLAY DRIVER; IOH = 15MA @ VOH = 3.5V |
Family | 5000 |
Input Conditioning | STANDARD |
JESD-30 Code | R-PDIP-T16 |
Length | 19.25 mm |
Load Capacitance (CL) | 50 pF |
Logic IC Type | SEVEN SEGMENT DECODER/DRIVER |
Number of Functions | 1 |
Number of Terminals | 16 |
Operating Temperature-Max | 85 Cel |
Operating Temperature-Min | -40 Cel |
Output Polarity | TRUE |
Package Body Material | PLASTIC/EPOXY |
Package Code | DIP |
Package Shape | RECTANGULAR |
Package Style | IN-LINE Meter |
Propagation Delay (tpd) | 2000 ns |
Qualification Status | Not Qualified |
Seated Height-Max | 4.45 mm |
Supply Voltage-Max (Vsup) | 18 V |
Supply Voltage-Min (Vsup) | 3 V |
Supply Voltage-Nom (Vsup) | 5 V |
Surface Mount | NO |
Technology | CMOS |
Temperature Grade | INDUSTRIAL |
Terminal Form | THROUGH-HOLE |
Terminal Pitch | 2.54 mm |
Terminal Position | DUAL |
Width | 7.62 mm |
