TC4584BF データシート Toshiba

TC4584BF
TC4584BF

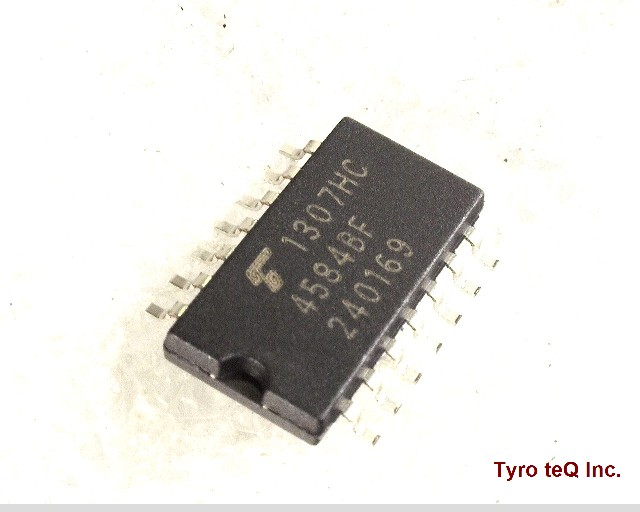

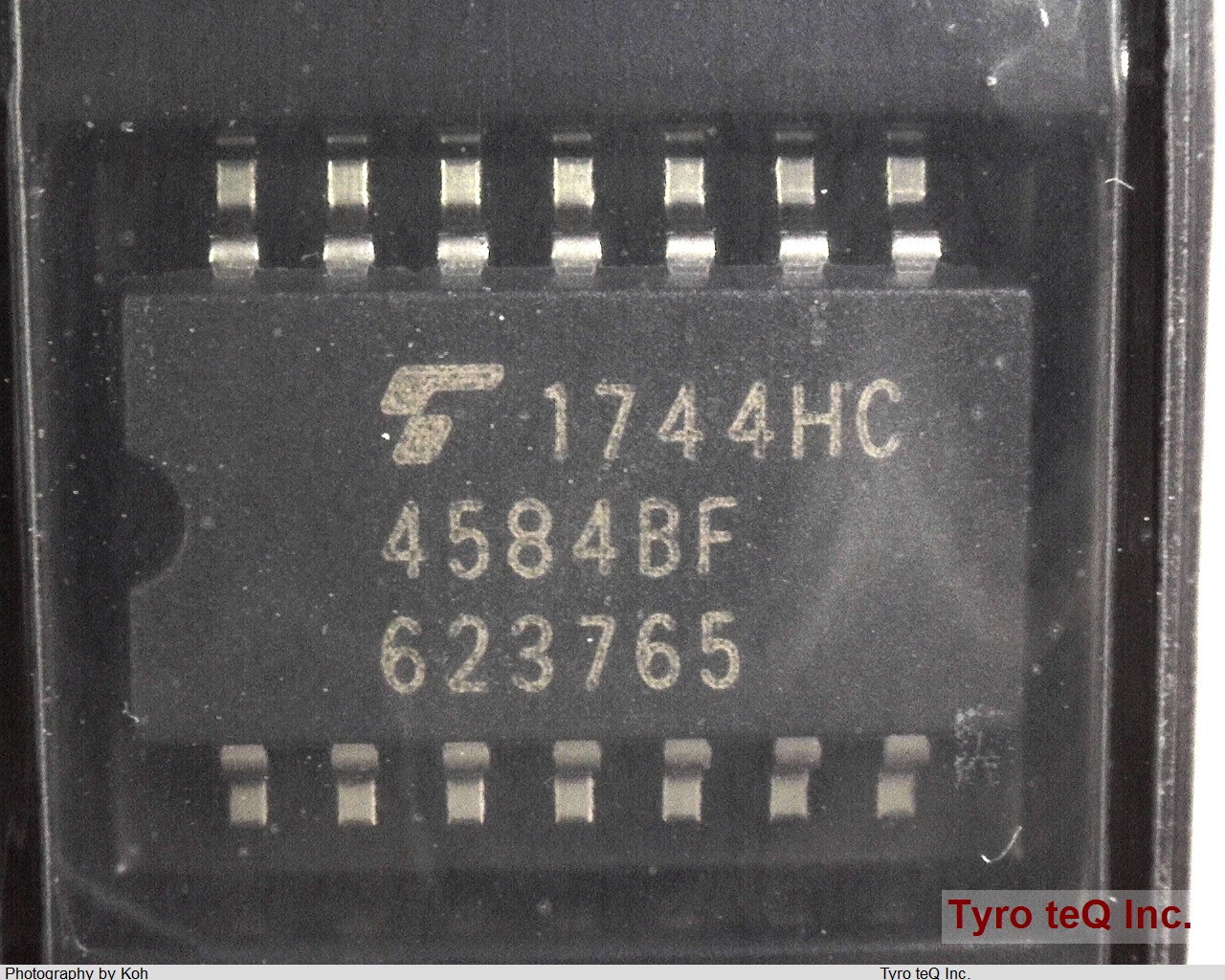

TC4584BF - TOSHIBA の商品詳細ページです。
6回路インバータ | 14ピン

1

3時間30分後 以内に見積もり依頼を頂ければ、
05月07日(火) 9:00 までに見積もり回答いたします。

  • 個
この商品のお問い合わせ

TC4584BF の詳細情報

  • 仕様・詳細
  • メーカー情報
型番TC4584BF
メーカーTOSHIBA
カテゴリその他-汎用IC
種別CMOSロジックIC
データシートProduct_list_pdf
Additional Feature NOT AVAILABLE IN JAPAN
Family 4000/14000/40000
IBIS
IO (Min)(mA) 0.51
JESD-30 Code R-PDSO-G14
JESD-609 Code e0
Length 8.65 mm
Load Capacitance (CL) 50 pF
Logic IC Type INVERTER
Max I(ol) 0.00061 Amp
Number of Functions 6
Number of Inputs 1
Number of Terminals 14
Operating Temperature-Max 85 Cel
Operating Temperature-Min -40 Cel
Package Body Material PLASTIC/EPOXY
Package Code SOP
Package Equivalence Code SOP14,.3
Package Shape RECTANGULAR
Package Style SMALL OUTLINE Meter
Packing Method TR
Peak Reflow Temperature (Cel) 240
Power Supplies 5/15 V
Prop. Delay@Nom-Sup 340 ns
Propagation Delay (tpd) 340 ns
Qualification Status Not Qualified
Schmitt Trigger YES
Seated Height-Max 1.75 mm
Sub Category Gates
Supply Voltage-Max (Vsup) 18 V
Supply Voltage-Min (Vsup) 3 V
Supply Voltage-Nom (Vsup) 5 V
Surface Mount YES
Technology CMOS
Temperature Grade INDUSTRIAL
Terminal Finish TIN LEAD
Terminal Form GULL WING
Terminal Pitch 1.27 mm
Terminal Position DUAL
Time@Peak Reflow Temperature-Max (s) NOT SPECIFIED
VCC (Max)(V) 18
VCC (Min)(V) 3
Width 3.9 mm
tpd_tpz (Typ.)(nsec)
グループ TC
ピン数 14
回路数 6
機能1 Gate
機能2 Schmitt Inverter
面実装区分 Y
