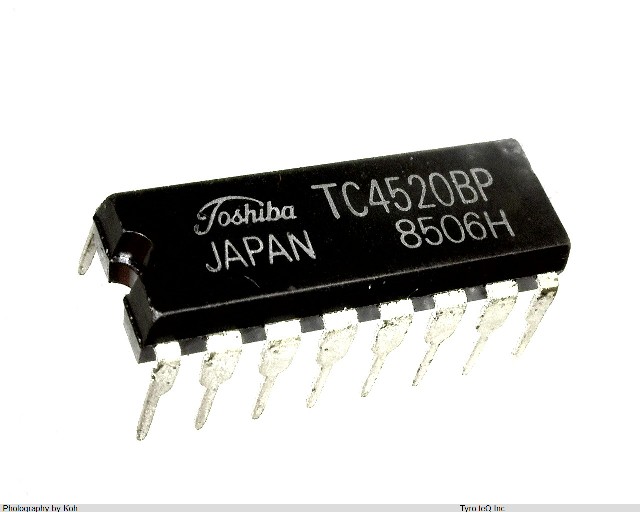

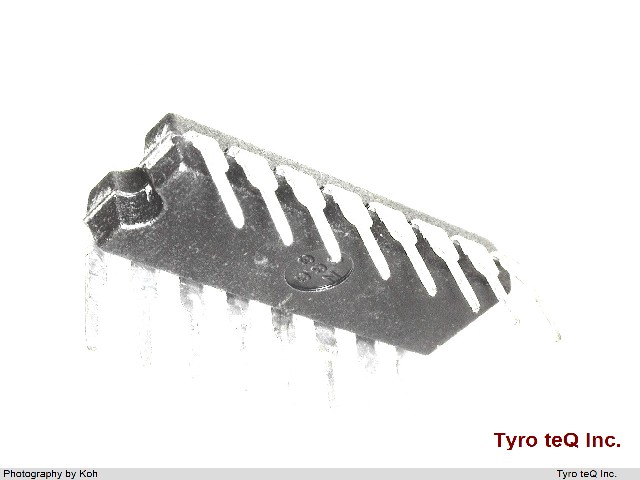

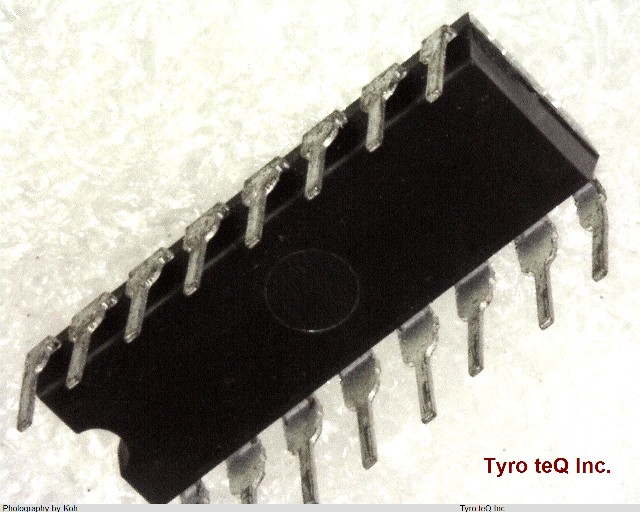

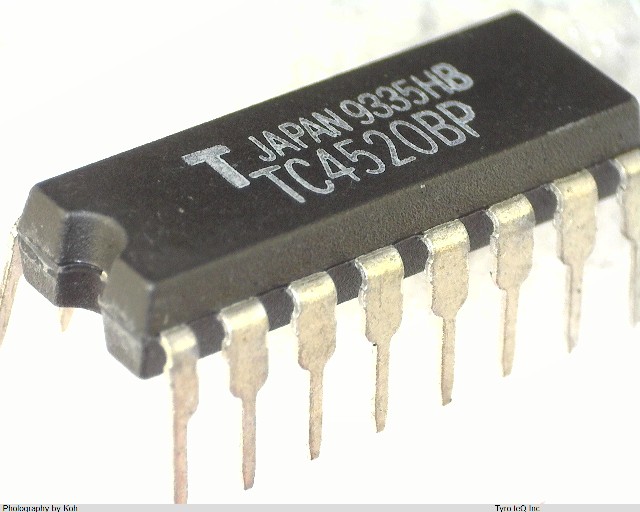

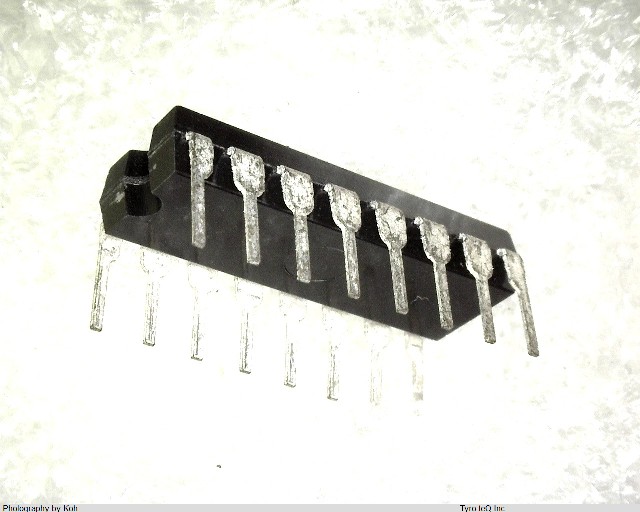

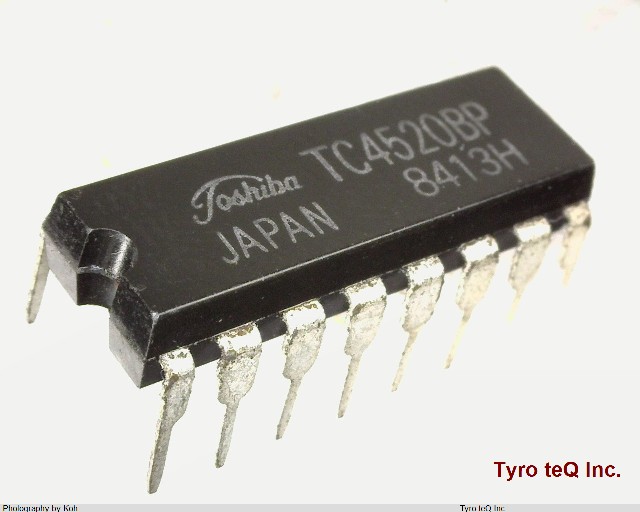

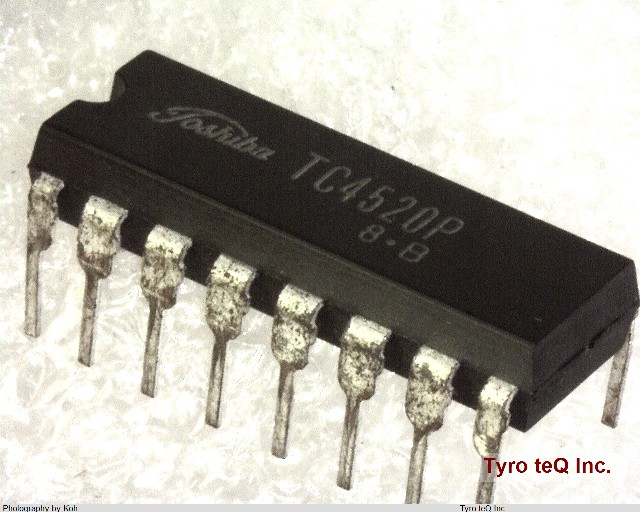

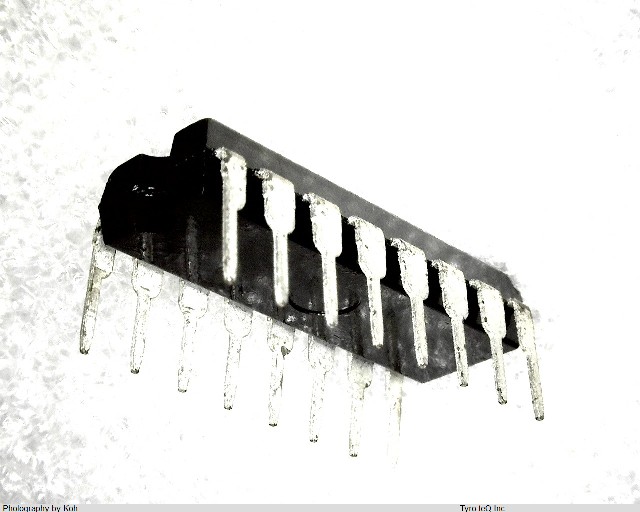

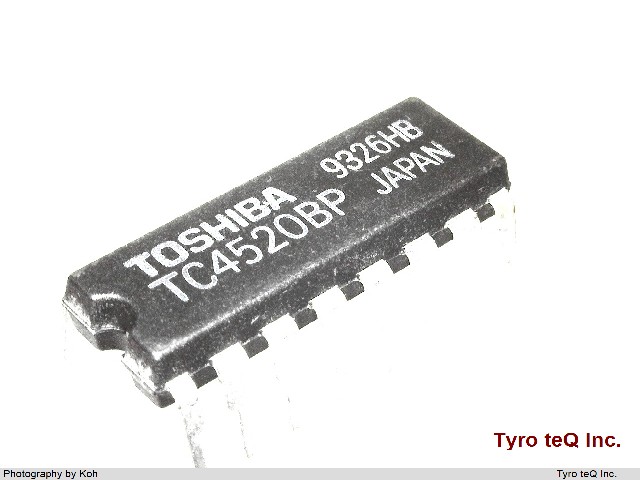

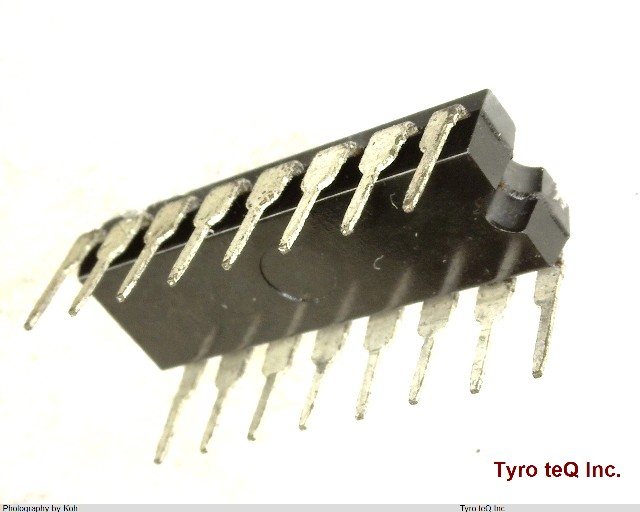

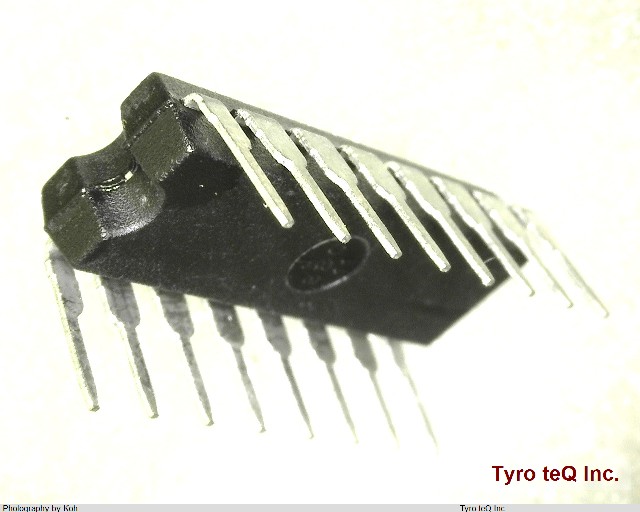

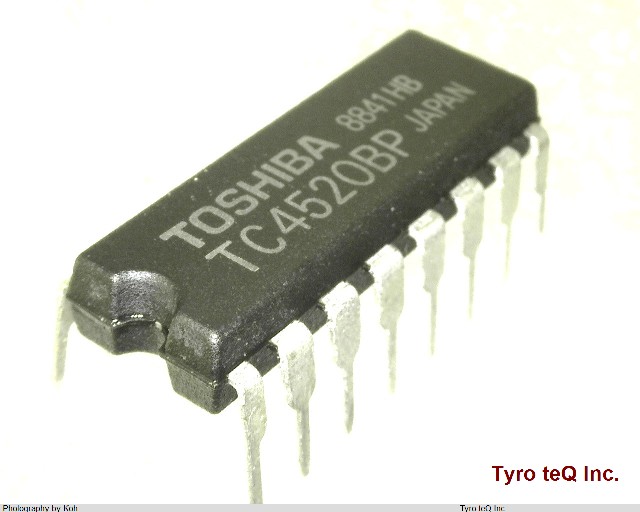

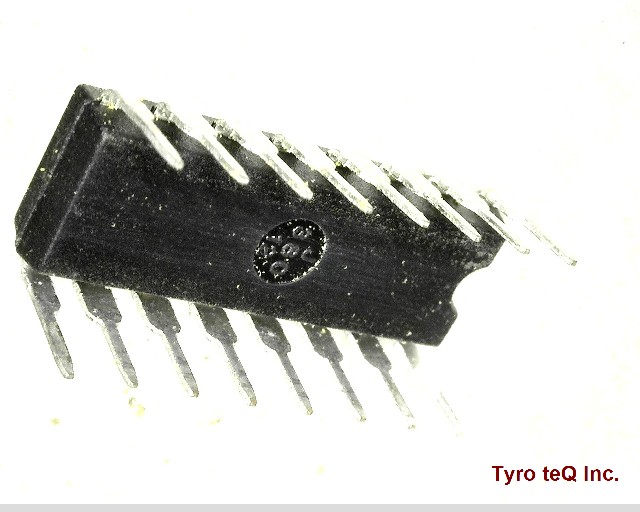

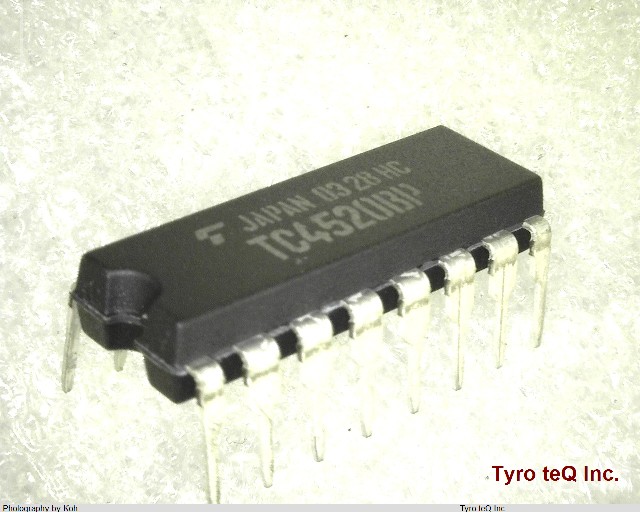

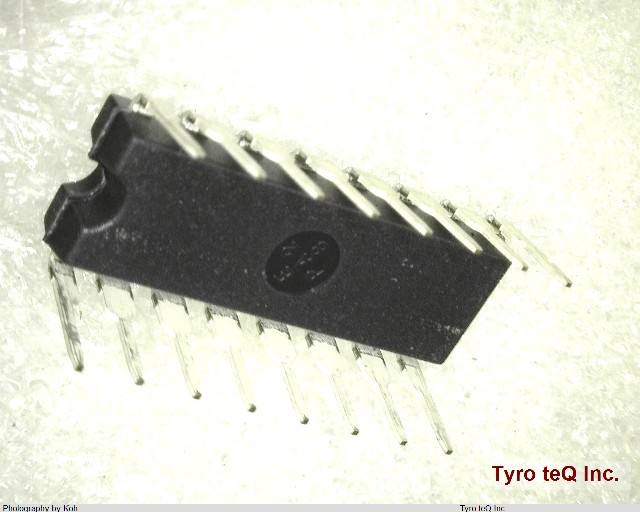

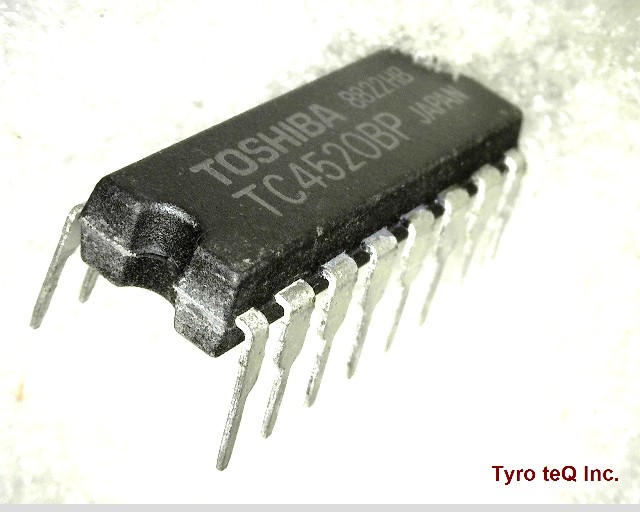

TC4520BP データシート

Name: TC4520BP
Brand: TOSHIBA
SKU: 300000234-0000-0000-0000

TC4520BP - TOSHIBA の商品詳細ページです。
2回路 Binary Up カウンタ | 16ピン

5時間6分後以内に見積もり依頼を頂ければ、
04月22日(月) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC4520BP の詳細情報

型番	TC4520BP
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Count Direction	UP
Family	4000/14000/40000
IBIS
IO (Min)(mA)	0.51
JESD-30 Code	R-PDIP-T16
JESD-609 Code	e0
Length	19.25 mm
Load Capacitance (CL)	50 pF
Load/Preset Input	NO
Logic IC Type	BINARY COUNTER
Max Frequency@Nom-Sup	1500000 Hz
Mode of Operation	SYNCHRONOUS
Number of Bits	4
Number of Functions	1
Number of Terminals	16
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP16,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Packing Method	TUBE
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	5/15 V
Propagation Delay (tpd)	560 ns
Qualification Status	Not Qualified
Seated Height-Max	4.45 mm
Sub Category	Counters
Supply Voltage-Max (Vsup)	18 V
Supply Voltage-Min (Vsup)	3 V
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Finish	Tin/Lead (Sn/Pb)
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
Trigger Type	POSITIVE EDGE
VCC (Max)(V)	18
VCC (Min)(V)	3
Width	7.62 mm
fmax-Min	4 MHz
tpd_tpz (Typ.)(nsec)
グループ	TC
ピン数	16
回路数	2
機能1	Counter
機能2	Binary Counter
面実装区分	N
