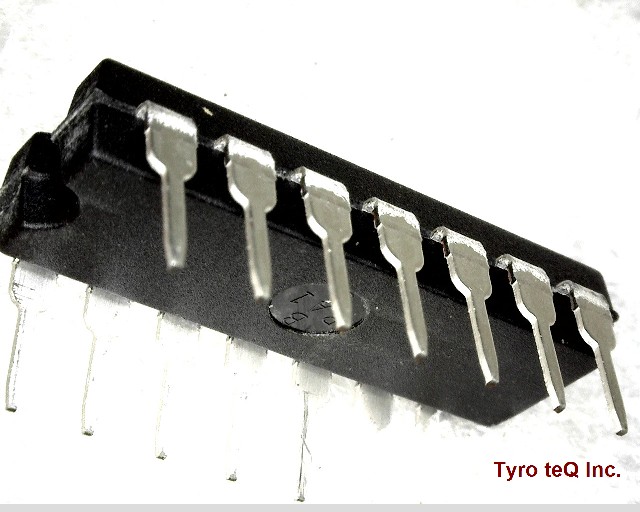

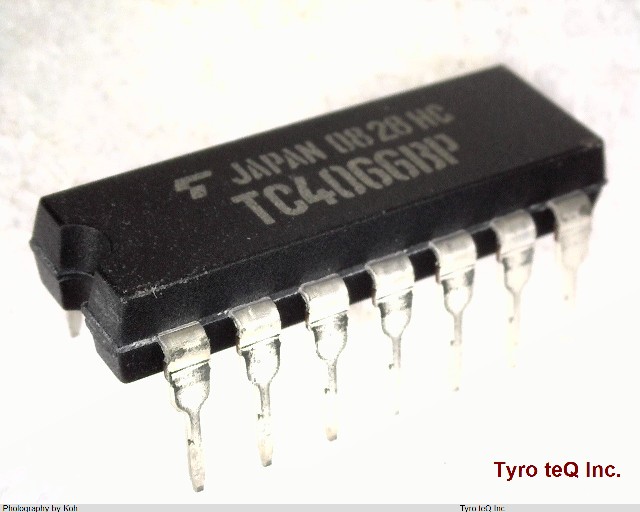

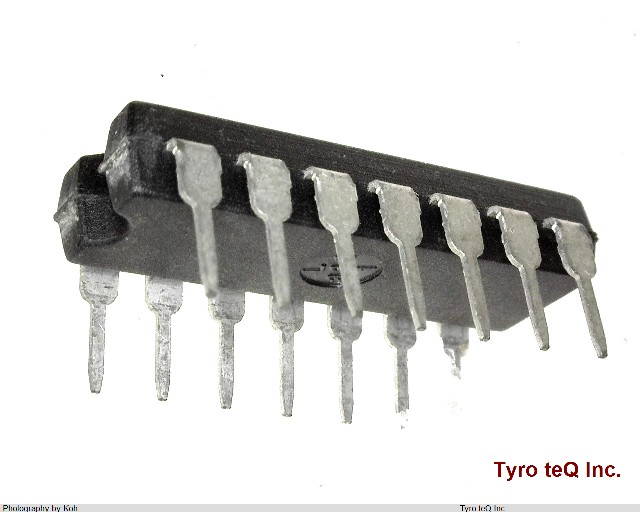

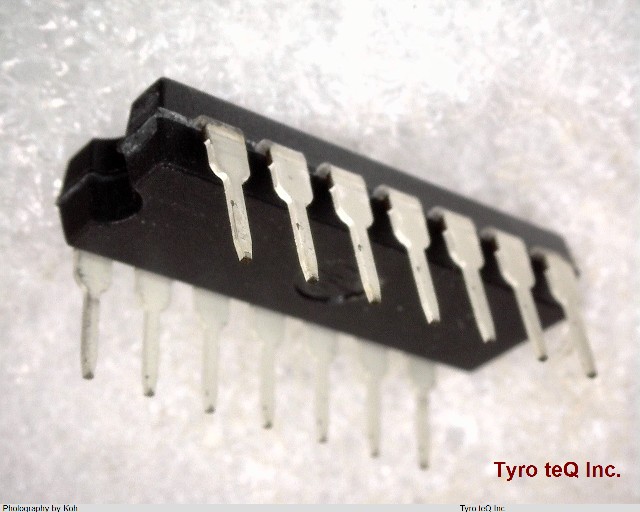

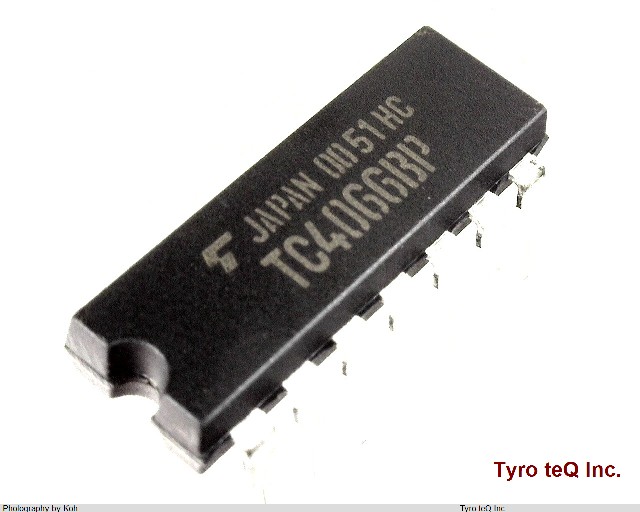

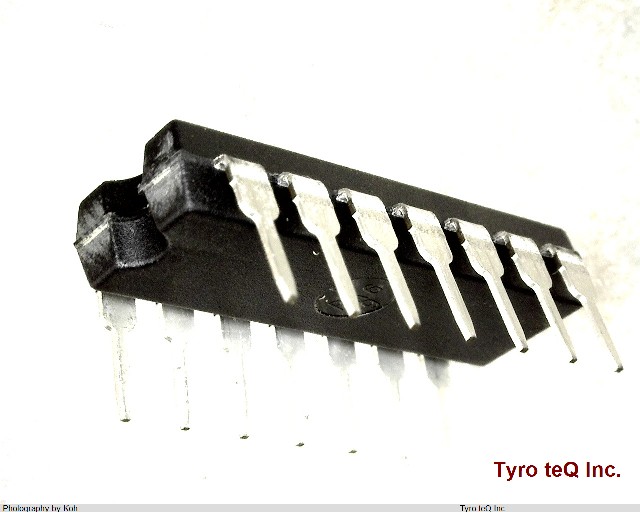

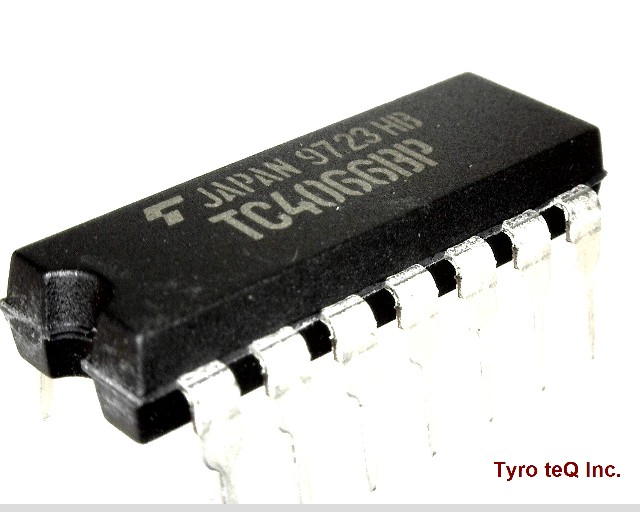

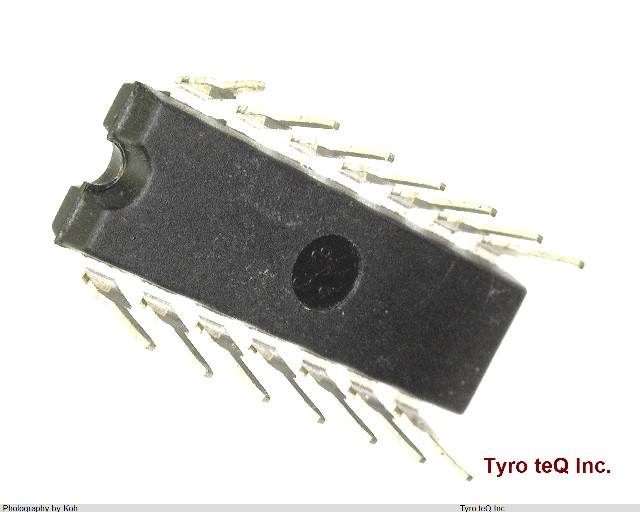

TC4066BP データシート

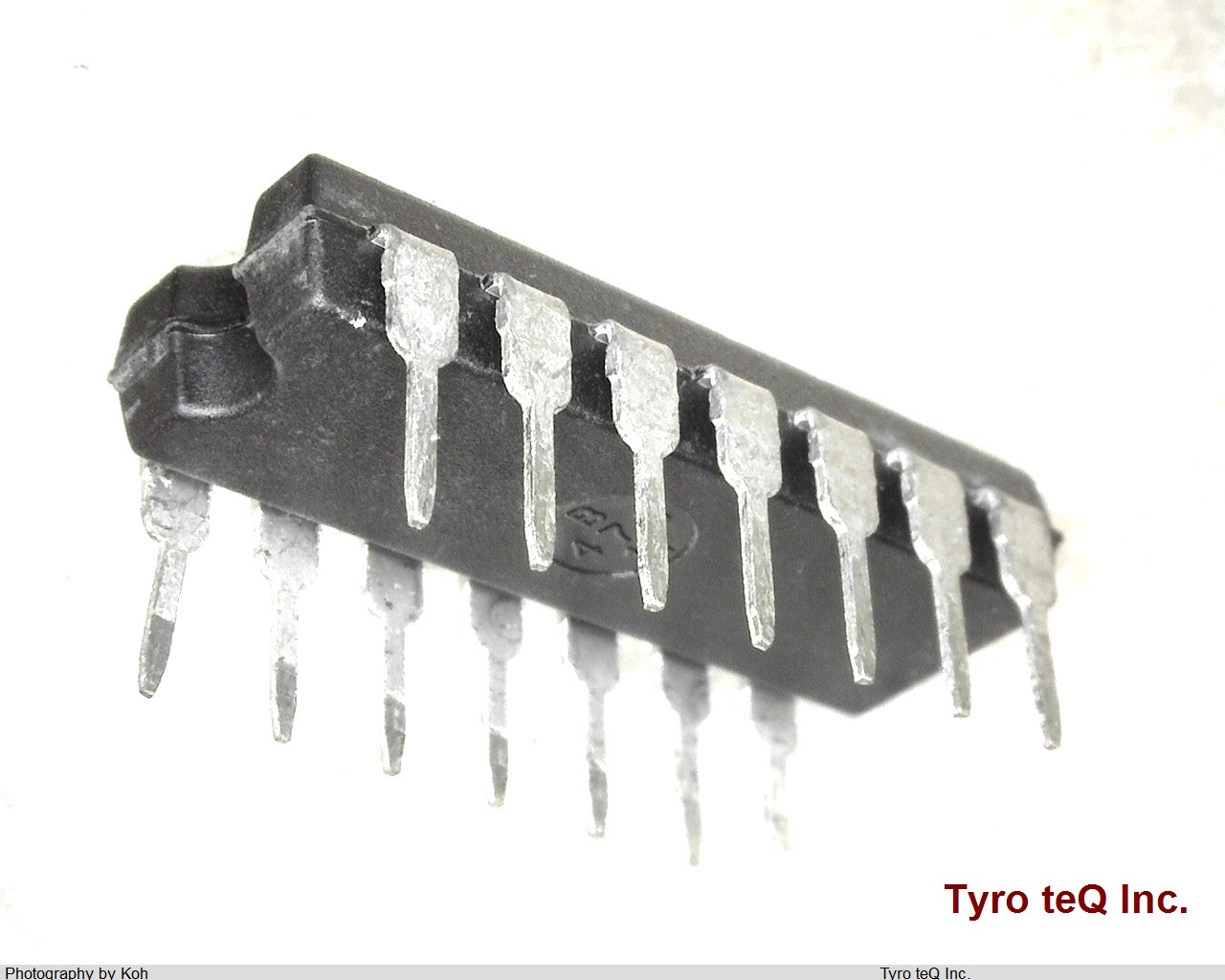

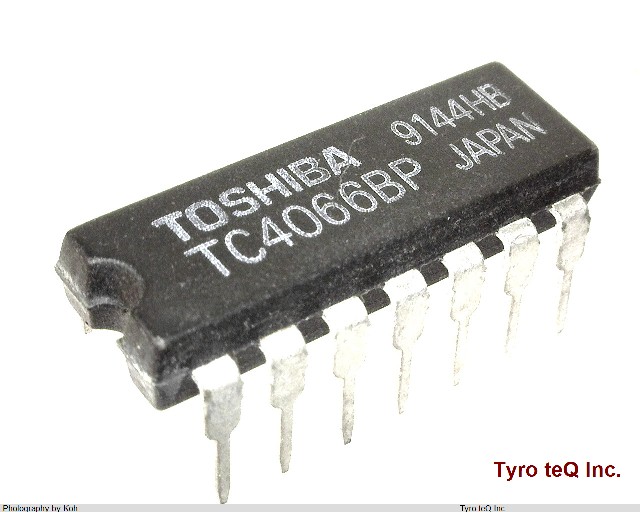

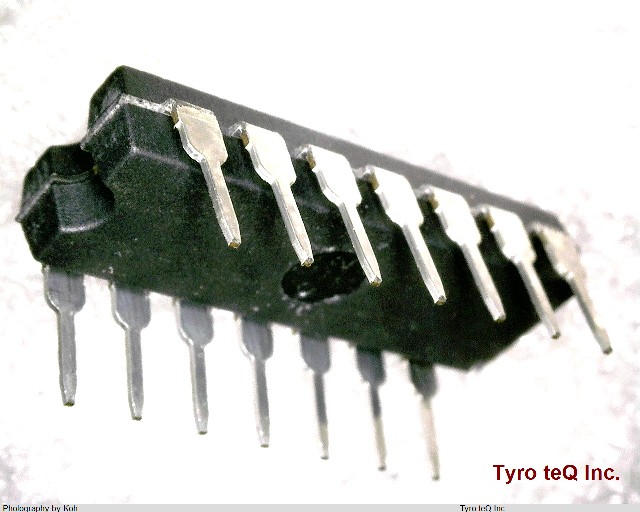

Name: TC4066BP
Brand: TOSHIBA
SKU: 300000216-0000-0000-0000

TC4066BP - TOSHIBA の商品詳細ページです。
4回路バイラテラル・スイッチ（アナログスイッチ） | 14ピン

1時間12分後以内に見積もり依頼を頂ければ、
04月26日(金) 9:00 までに見積もり回答いたします。

検討リストに追加する

TC4066BP の詳細情報

型番	TC4066BP
メーカー	TOSHIBA
カテゴリ	その他-汎用IC
種別	CMOSロジックIC
データシート
Analog IC - Other Type	SPST
IBIS
IO (Min)(mA)
JESD-30 Code	R-PDIP-T14
Length	19.25 mm
Normal Position	NO V
Number of Channels	1
Number of Functions	4
Number of Terminals	14
On-state Resistance Match-Nom	10 ohm
On-state Resistance-Max (Ron)	950 ohm
Operating Temperature-Max	85 Cel
Operating Temperature-Min	-40 Cel
Output	SEPARATE OUTPUT V
Package Body Material	PLASTIC/EPOXY
Package Code	DIP
Package Equivalence Code	DIP14,.3
Package Shape	RECTANGULAR
Package Style	IN-LINE Meter
Peak Reflow Temperature (Cel)	NOT SPECIFIED
Power Supplies	5/15 V
Qualification Status	Not Qualified
Seated Height-Max	4.45 mm
Sub Category	Multiplexer or Switches
Supply Current-Max (Isup)	0.03 mA
Supply Voltage-Nom (Vsup)	5 V
Surface Mount	NO
Switch-on Time-Max	120 ns
Technology	CMOS
Temperature Grade	INDUSTRIAL
Terminal Form	THROUGH-HOLE
Terminal Pitch	2.54 mm
Terminal Position	DUAL
Time@Peak Reflow Temperature-Max (s)	NOT SPECIFIED
VCC (Max)(V)	18
VCC (Min)(V)	3
Width	7.62 mm
tpd_tpz (Typ.)(nsec)
グループ	TC
ピン数	14
回路数	4
機能1	Other
機能2	Bilateral Switch
面実装区分	N
